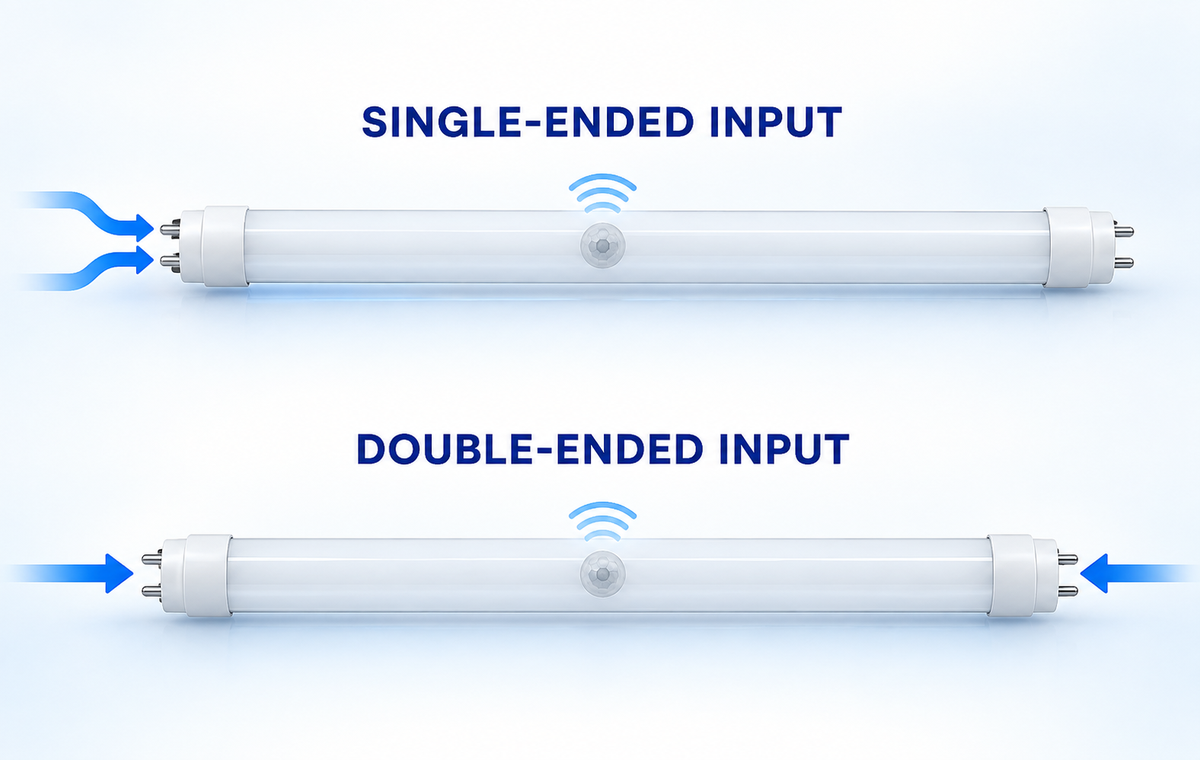

Single-ended and double-ended describe wo eine genaue T8 LED-Röhre ihren elektrischen Eingang erwartet. Eine einseitig gespeiste Lampe erhält den erforderlichen Eingang an einem Ende; eine zweiseitig gespeiste Lampe nutzt gegenüberliegende Enden. Keiner der Begriffe beschreibt die Pinbelegung, den Lampenfassungsaufbau, den Vorschaltgerätpfad oder das Verhalten des Mikrowellensensors bei einem unbekannten Modell.
Die praktische Regel ist einfach: Identifizieren Sie Lampe, Leuchte und freigegebenes Installationsdokument, bevor die Leuchte verändert wird. Fehlt einer dieser drei Punkte oder widersprechen sie einander, ist das Projekt noch nicht bereit für die Verdrahtung. Das ist bei einer Sensor-Röhre besonders wichtig, da die Sensorschaltung möglicherweise einen definierten Versorgungszustand benötigt, während die LED-Ausgabe ausgeschaltet oder reduziert ist oder auf Bewegung wartet.
Dieser Leitfaden hilft Auftragnehmern und Facility-Teams, den richtigen Entscheidungsweg zu wählen. Die genaue Leiterplatzierung bleibt in den Anweisungen für die freigegebene Lampe und das Umrüstsystem. Für die umfassendere Umrüsttaxonomie beginnen Sie mit der LED tube installation guide; die folgenden Abschnitte konzentrieren sich auf Einspeiseposition und Sensorinbetriebnahme.
Die drei häufig verwechselten Entscheidungen trennen
In demselben Projekt können drei Bezeichnungen vorkommen, sie beantworten jedoch unterschiedliche Fragen:
- Retrofit architecture asks whether the lamp operates on an existing fluorescent ballast, from the branch circuit through fluorescent-style lampholders, or with an external LED driver.
- Einspeiseposition fragt, ob die genaue Lampe ihren spezifizierten Eingang an einem Ende oder über gegenüberliegende Enden erhält.
- Sensor architecture fragt, wie der Mikrowellensensor, die Steuerelektronik und der LED-Treiber mit Strom versorgt werden und wie sie die Lichtleistung steuern.
UL Solutions beschreibt Type A Lampen als direkten Ersatz für Leuchtstofflampen, der über ein kompatibles vorhandenes Vorschaltgerät betrieben wird, und Type B Lampen als Produkte für Lampenfassungen im Leuchtstofflampenstil, die mit dem Endstromkreis verdrahtet sind. Type C Systeme verwenden einen externen LED-Treiber. Diese Kategorien Type A/B/C zeigen für sich allein nicht, welche Kontakte eine einzelne Lampe nutzt.
Eine Röhre kann daher als Type B bezeichnet sein und dennoch eine gesonderte Bestimmung für einseitige oder beidseitige Einspeisung erfordern. Ebenso bezeichnet „Mikrowellensensor“ eine Steuerungsfunktion und keine allgemeingültige Einspeiseanordnung. Der zentrale Fehler, den dieser Ablauf verhindert, besteht darin, eine einzelne Bezeichnung als vollständige Verdrahtungsantwort zu behandeln.
Vergleichen, was die beiden Einspeiseanordnungen tatsächlich verändern
Die beiden Anordnungen verändern die Vorbereitung der Leuchte, die Anforderungen an Lampenfassungen, die Kontrolle beim Lampenwechsel und die für die Zulassung benötigten Nachweise. Einen allgemeingültigen Sieger gibt es nicht.
| Entscheidung Punkt | Einseitige Einspeisung | Zweiseitige Einspeisung | Was die Entscheidung steuern muss |
|---|---|---|---|
| Einspeiseposition | Erforderliche Einspeisung an einem gekennzeichneten Ende | Erforderliche Einspeisung ?ber gegenüberliegende Enden verteilt | Konkrete Lampenkennzeichnung und Installationsdokument |
| Lampenfassungen | Das versorgte Ende kann eine festgelegte Kontaktanordnung erfordern | Jedes Ende muss der Kontaktanordnung des Herstellers entsprechen | Freigegebener Fassungstyp, Zustand und interne Verbindungen |
| Ausrichtung der Lampe | Das gekennzeichnete Einspeiseende kann eine erforderliche Leuchtenposition haben | Einige Modelle können beide Ausrichtungen zulassen, andere nicht | Modellanweisungen statt äußerer Erscheinung |
| Leuchtenumrüstung | Kann den Austausch eines oder beider Lampenhalter sowie das Anbringen von Kennzeichnungen erfordern | Kann Lampenhalter im Rahmen des freigegebenen Kits beibehalten oder ersetzen | Zertifizierter Umrüstungsumfang und Kriterien für die Bestandsleuchte |
| Künftiger Lampenwechsel | Eine optisch ähnliche Lampe mit einer anderen Stiftbelegung kann gefährlich sein | Eine einseitig gespeiste Ersatzlampe kann mit der umgerüsteten Leuchte inkompatibel sein | Dauerhafte Leuchtenkennzeichnung und kontrollierte Ersatzlampenliste |
| Sensorbetrieb | Interne Sensorversorgung und Schaltung bleiben modellspezifisch | Interne Sensorversorgung und Schaltung bleiben modellspezifisch | Sensordaten, freigegebenes Diagramm und Inbetriebnahmeprotokoll |
Bei einseitiger Einspeisung kann die Versorgungsschnittstelle an einem Ende gebündelt sein; die genaue Pinbelegung und die zulässige gebrückte oder ungebrückte Lampenfassung werden weiterhin in den Produktanweisungen festgelegt. Bei beidseitiger Einspeisung kann die Versorgung über beide Enden der Lampe verteilt sein; auch hier bestimmen dieselben Anweisungen, welche Pins genutzt werden und ob die Lampenausrichtung austauschbar ist.
Herstellerunterlagen zeigen, warum die Unterscheidung modellspezifisch bleiben muss. LEDVANCE veröffentlicht beispielsweise Installationsanweisungen, die für die von diesem Dokument abgedeckten Produkte einseitig und beidseitig gespeiste Type B Konfigurationen getrennt darstellen. Diese Zeichnungen stützen die allgemeine Erkenntnis, dass Produkte mit demselben T8-Formfaktor unterschiedliche zugelassene Anordnungen erfordern können; sie sind keine Anleitung für die Lampe eines anderen Herstellers.
Verstehen, warum der Mikrowellensensor das System verändert
Eine Lampe ohne Sensor kann einfach durch Anlegen oder Abschalten der Stromversorgung gesteuert werden. Eine Röhre mit Mikrowellensensor benötigt möglicherweise ihre Sensor- und Steuerelektronik unter Spannung, während die LED-Lichtleistung wartet, dimmt oder schaltet. Der erforderliche Versorgungszustand hängt vom internen Treiber und der Steuerungstopologie ab.
Diese Unterscheidung erzeugt mehrere Folgefragen:
- Entzieht ein vorgeschalteter Wandschalter oder Belegungscontroller der internen Sensorik die benötigte Stromversorgung?
- Schaltet die Lampe nur ihre LED-Last oder koordiniert sie mit anderen Lampen oder einem separaten Steuergerät?
- Was geschieht nach einer Stromunterbrechung oder während der Initialisierungszeit des Sensors?
- Können Metallreflektoren, Kabelkanäle oder Leuchtenabdeckungen das vorgesehene Erfassungsmuster verändern?
- Führen Bewegungen in einem angrenzenden Gang, hinter einer Trennwand oder außerhalb der vorgesehenen Zone zu Fehlauslösungen?
- Sind Nachlaufzeit, Empfindlichkeit, Tageslichtschwelle und Standby-Niveau für das genaue Modell fest oder einstellbar?
Mikrowellensensorik nutzt Hochfrequenzenergie und kann anders reagieren als passive Infrarotsensorik. Leuchtenkonstruktion, Montagehöhe, Ausrichtung, bewegliche Maschinen und benachbarter Verkehr können alle die beobachtete Erfassungszone verändern. Eine Katalogreichweite ist daher ein Ausgangspunkt für das Layout und kein Ersatz für die Inbetriebnahme in der installierten Umgebung.
Die Sensorprüfung benötigt auch den Zielmarkt. Frequenzzulassung, elektromagnetische Verträglichkeit und Sicherheitsdokumentation sind produkt- und marktspezifisch. Leiten Sie diese Freigaben nicht aus einer allgemeinen Sensorbeschreibung oder einer optisch ?hnlichen Röhre ab.
Vor dem ?ffnen der Leuchte ein Nachweispaket erstellen
Die effizienteste Nachrüstung beginnt mit einer vollständigen Dokumentation und nicht mit dem Entfernen der Vorschaltgerätabdeckung. Fotografieren und dokumentieren Sie die Ausrüstung, während die Leuchte sicher spannungsfrei ist:
- Lampenhersteller, Modell, Kennzeichnungen und beide Endkappen;
- Leuchtenhersteller, Modell, Versorgung und Kennzeichnungen für Feldmodifikationen;
- Hersteller und Modell von Vorschaltgerät oder externem Treiber, falls vorhanden;
- Typ und Zustand des Lampenhalters sowie alle sichtbaren internen Verbindungen;
- Anzahl der Lampen und bestehende Steuerungsanordnung;
- Notfall-, Dimm-, Relais- oder Gebäudesteuerungskomponenten;
- Montagehöhe, Reflektor, Linse, Gehäuse und Sensorausrichtung;
- vorgesehene Erfassungszone, unerwünschte Erfassungsbereiche und Betriebszeitplan;
- Zielmarkt sowie die erforderlichen Sicherheits- und RF/EMC-Dokumente;
- die genauen Installationsanweisungen für die vorgeschlagene Lampe oder das Umrüstkit.
Vergleichen Sie die Gerätekennzeichnungen mit der Dokumentrevision und den abgedeckten Modellen. Eine Zeichnung für eine andere Länge, Eingangsversion oder Produktfamilie ist kein akzeptabler Ersatz. Wurde die Leuchte zuvor umgerüstet, bewahren Sie ihre Feldkennzeichnung auf und bestimmen Sie, welche Ersatzfamilie die Umrüstung zulässt.
Für Projekte mit vielen Leuchten hilft die commercial LED tube retrofit guide dabei, die Erfassung in eine kontrollierte Umsetzung zu überführen. Die fluorescent lighting replacement solution ordnet diese Entscheidung auf Lampenebene in die umfassendere Wahl zwischen Lampentausch, Umrüstkits und vollständigen Leuchten ein.
Eine Stop-or-Proceed-Entscheidungsmatrix verwenden
Das Nachweispaket sollte zu einer eindeutigen Entscheidung f?hren. ?The tube fits? ist kein Freigabestatus.
| Feststellung | Entscheidung | Warum |
|---|---|---|
| Exakte Lampe und freigegebene Anweisungen stimmen mit Leuchte und Markt überein | Mit qualifizierter Installationsplanung fortfahren | Einspeiseposition, Fassungsanforderungen und Umrüstumfang sind definiert |
| Lampe ist identifiziert, aber Diagramm oder Zertifizierungsumfang fehlen | Anhalten und das kontrollierte Dokument beschaffen | Die Stiftbelegung und Feldmodifikation können nicht sicher abgeleitet werden |
| Leuchtenkennzeichnung steht im Konflikt mit den vorgeschlagenen Lampenanweisungen | Stoppen Sie und klären Sie den Konflikt mit dem zuständigen Hersteller oder der zuständigen Behörde | Die vorhandene Leuchte wurde möglicherweise modifiziert oder fällt möglicherweise nicht in den Geltungsbereich des Kits |
| Vorschaltgerät bleibt, aber keine exakte Kompatibilität ist veröffentlicht | Nicht als Ersatz Typ A behandeln | Mechanische Passform belegt weder Vorschaltgerätkompatibilität noch Sensorbetrieb |
| Sensordaten sind vorhanden, aber elektrischer Eingang fehlt | Stopp; Sensoreinstellungen können kein elektrisches Installationsdokument ersetzen | Erfassungsverhalten und Versorgungsarchitektur sind getrennte Nachweisketten |
| Die elektrische Installation ist definiert, aber die Erfassungszone ist ungeeignet | Innerhalb freigegebener Grenzen neu positionieren, auswählen oder planen | Ein sicherer elektrischer Umbau kann die betriebliche Aufgabe dennoch verfehlen |
| Notfallausrüstung oder eine andere Steuerung ist vorhanden | Zur Prüfung auf Systemebene eskalieren | Die Röhre kann mit Sicherheits- oder Steuerungsfunktionen interagieren, die über einen einfachen Lampentausch hinausgehen |
Diese Matrix ermöglicht es einem Käufer oder Facility Manager, eine unabhängige Projektentscheidung zu treffen, ohne Elektroarbeiten durchzuführen: Fahren Sie nur fort, wenn die genauen Identitäten und Unterlagen ?bereinstimmen; andernfalls halten Sie an und schließen Sie die fehlenden Nachweise.
Elektroarbeiten innerhalb eines qualifizierten, spannungsfreien Prozesses halten
Bei der Leuchtenumrüstung können Netzspannungsteile freigelegt werden. Die OSHA-Auslegung von 29 CFR 1910.333 besagt, dass eine qualifizierte Person mit Prüfgeräten verifizieren muss, dass die Stromkreiselemente und elektrischen Teile, denen Mitarbeiter ausgesetzt werden, spannungsfrei sind. Ein Wandschalter oder eine Anzeige ist keine ausreichende Verifizierung.
Der Arbeitsplan sollte alle Energiequellen identifizieren, das Lockout- oder Kennzeichnungsverfahren des Standorts anwenden, die Spannungsfreiheit bestätigen, die freigegebenen Umrüstanweisungen befolgen, Erdung und Gehäuseintegrität erhalten und jede erforderliche Feldkennzeichnung anbringen. Die Wiedereinschaltung erfolgt erst, nachdem Werkzeuge, temporäre Geräte und offene Arbeiten entfernt und die Leuchte geschlossen wurden.
Diese Sicherheitsgrenze ist wichtig, weil ein Versuch-und-Irrtum-Ansatz unbeabsichtigte Kontakte unter Spannung setzen, Elektronik beschädigen oder eine umgerüstete Leuchte für künftigen Lampenwechsel unsicher machen kann. Das Tauschen der Enden, Hinzufügen einer Brücke oder Versetzen von Leitern, um ?zu sehen, ob es funktioniert?, ist keine Diagnosemethode.
Licht und Sensor als zwei verknüpfte Funktionen in Betrieb nehmen
Der Abschluss der Installation ist nicht gleichbedeutend mit der Betriebsabnahme. Nehmen Sie die Leuchte ?ber normale Annäherungswege und unter repräsentativen Umgebungslichtbedingungen in Betrieb.
Prüfen Sie zuerst das normale Beleuchtungsverhalten: stabiler Start, erwartete Lichtleistung, kein abnormales Flimmern oder Geräusch, korrekter Betrieb nach Stromunterbrechung und einheitliches Verhalten aller Lampen in der Leuchte. Prüfen Sie anschließend das Sensorverhalten: vorgesehene Eintrittswege, Bereiche mit nicht erfasster Bewegung, Fehlauslösungen, Haltezeit, Tageslichtschwelle, Standby-Zustand und Wechselwirkung mit benachbarten Sensoren.
Wiederholen Sie mehrere Zyklen. Ein erfolgreiches Auslösen direkt unter der Leuchte bestimmt nicht die Erkennungsgrenze. Prüfen Sie Bewegung außerhalb der Zielzone, nahe Türen, Ventilatoren, Fahrzeuge oder Maschinen sowie jede Trennwand, durch die sich Mikrowellenenergie ausbreiten kann.
Dokumentieren Sie Lampenmodell, Eingangsanordnung, Identität der Leuchte, Umrüstkennzeichnung, Sensoreinstellungen, Prüfpositionen, Ergebnisse und Freigebenden. Die Checkliste zur Bewertung von LED-Beleuchtungsmustern bietet eine wiederverwendbare Struktur, wenn mehrere Lampen- oder Einstellungskandidaten verglichen werden müssen.
Probleme diagnostizieren, ohne die Verdrahtung zu erraten
Nutzen Sie Symptome zur Auswahl der nächsten Nachweisprüfung, nicht für improvisierte Änderungen unter Spannung.
- Kein Licht und keine erkennbare Sensorreaktion: Prüfen Sie den dokumentierten Versorgungsweg, den Stromkreiszustand und die Modellübereinstimmung über den qualifizierten Arbeitsprozess.
- Licht funktioniert, reagiert aber nicht wie erwartet: Prüfen Sie Initialisierungszeit, Tageslichtschwelle, Empfindlichkeit, Nachlaufzeit, Übersteuerungsmodus und den dokumentierten Sensorstatus.
- Licht bleibt eingeschaltet: look for continuing detection, adjacent movement, hold-time settings, daylight logic or an override before treating the problem as an electrical fault.
- False triggers: Prüfen Sie Ausrichtung, Metallteile, Türen, Ventilatoren, Fahrzeuge, benachbarte Gänge und überlappende Sensoren.
- Missed detection: compare mounting height, target movement direction, obstructions and sensitivity with the model’s commissioning instructions.
- Unterschiedliche Lampen verhalten sich unterschiedlich: Bestätigen Sie Modell, Produktionskonfiguration, Einstellungen und Leuchtensteuerung, bevor Sie einen Chargenfehler annehmen.
Wenn das beobachtete Verhalten dem freigegebenen Dokument widerspricht, isolieren Sie die Leuchte und eskalieren Sie die Abweichung. Ein allgemeines Online-Diagramm darf niemals die Produktkennzeichnung oder kontrollierte Installationsinformationen ?berstimmen.
Konfiguration für künftigen Lampenwechsel erhalten
Eine umgerüstete Leuchte kann eine Lampe aufnehmen, die mechanisch passt, aber elektrisch inkompatibel ist. Verhindern Sie diesen Wartungsfehler, indem Sie dauerhafte Umrüstkennzeichnungen sichtbar halten und ein kontrolliertes Ersatzprotokoll führen.
Das ?bergabepaket sollte installiertes Lampenmodell, Einspeiseanordnung, freigegebene Anweisungen, Identitäten von Leuchte und Umrüstsatz, Fassungsanforderungen, Sensoreinstellungen, Inbetriebnahmeergebnisse, Fotos und freigegebene Alternativen enthalten. Schulen Sie das Wartungspersonal, den Ersatz mit diesem Protokoll zu vergleichen, statt sich auf Röhrenlänge oder Stiftbild zu verlassen.
Aktualisieren Sie den Datensatz nach jeder ?nderung an Lampe, Treiber, Vorschaltgerät, Lampenfassung, Sensor oder Steuerung. Nehmen Sie die Erfassungszone erneut in Betrieb, wenn sich Leuchtenposition, umgebende Regale oder Betriebsmuster ?ndern.
Häufig gestellte Fragen
Ist jede T8-Röhre mit Mikrowellensensor einseitig eingespeist?
Nein. Die Einspeiseposition ist modellspezifisch. Verwenden Sie die genaue Lampenkennzeichnung und das freigegebene Installationsdokument, um festzustellen, ob das Produkt einseitig oder zweiseitig eingespeist wird.
Sagt mir eine Typ-B-Kennzeichnung, welche Stifte Strom erhalten?
Nein. Typ B kennzeichnet eine Nachrüstarchitektur für Abzweigstromkreise; die individuellen Produktanweisungen definieren Einspeiseposition, Kontakte, Lampenfassungen und Umrüstdetails.
Kann ich die Anordnung an einer gebrückten oder ungebrückten Fassung erkennen?
Die Fassung ist ein zu prüfender Punkt, aber das Erscheinungsbild allein kann weder ihre vollständige interne Verbindung noch die erforderliche Stiftbelegung der Lampe bestimmen. Prüfen Sie beides anhand der freigegebenen Anweisungen.
Warum kann sich eine Röhre mit Mikrowellensensor fehlerhaft verhalten, obwohl sie leuchtet?
LEDs und Sensor haben verknüpfte, aber unterschiedliche Betriebsanforderungen. Vorgeschaltete Steuerungen, Initialisierung, Tageslichteinstellungen, Haltezeit, Leuchtenmetallteile und Bewegung außerhalb der vorgesehenen Zone können das Sensorverhalten beeinflussen.
Was sollte ich für eine modellspezifische Prüfung zusenden?
Senden Sie deutliche Fotos beider Röhrenenden und aller Kennzeichnungen, der Leuchten- und Vorschaltgeräte- oder Treiberkennzeichnungen, der Lampenfassungen, des vorhandenen Verdrahtungsprotokolls, des Versorgungsmarkts, der Steuerungen, der Montageumgebung und des erforderlichen Sensorverhaltens. New Lights kontaktieren mit diesen Nachweisen vor der Freigabe einer Konfiguration.
