Ein Kronenreflektor verändert die Lichtverteilung einer LED-Filamentlampe, indem er einen Teil des Lichts zur beschichteten Fläche abfängt und einen Teil davon in andere Winkel umlenkt. Abhängig von Position und Geometrie des Reflektors kann dies direktes Licht durch die Krone verringern, die Lichtstärke in bestimmten seitlichen oder unteren Bereichen erhöhen und das Erscheinungsbild der leuchtenden Lampe in der Leuchte verändern.
Diese Veränderung ist nicht automatisch eine Verbesserung. Das nützliche Ergebnis hängt von Sockelausrichtung, Filamentposition, Kronengeometrie, Beschichtung, Lampenkolben und umgebender Leuchte ab. Gesamtlichtstrom, Effizienz, Blendung und Leistung in der Anwendung müssen getrennt bewertet werden. Der aussagekräftigste Vergleich nutzt photometrische Daten vollständiger Lampen für die exakten Modelle in der vorgesehenen Leuchtenausrichtung.
Lumen und Richtung zunächst als getrennte Fragen behandeln
Lumen beschreiben den gesamten Lichtstrom. Sie zeigen nicht, wohin das Licht gelangt. Die Illuminating Engineering Society definiert Lichtstärke als Lichtstrom pro Raumwinkeleinheit in einer bestimmten Richtung, ausgedrückt in Candela. Ein Reflektor verändert hauptsächlich dieses gerichtete Muster.
Wenn ein Filament in Richtung Lampenkopf abstrahlt, lässt ein unbeschichteter Kolben einen großen Teil dieses Lichts passieren. Eine reflektierende Kopfverspiegelung fängt einen Teil dieser Strahlen ab. Ein Teil wird umgelenkt, ein Teil absorbiert und ein Teil tritt weiterhin durch unbeschichtete Bereiche aus. Das Ergebnis ist eine neue Winkelverteilung und kein zusätzliches, durch den Reflektor erzeugtes Licht.
„Mehr nutzbares Licht“ erfordert daher eine benannte Zone und Anwendung. Mehr Licht unterhalb einer Pendelleuchte kann über einem Tisch nützlich sein; weniger Licht oberhalb der Pendelleuchte kann die Deckenhelligkeit reduzieren. Bei einer anderen Leuchte kann nach oben gerichteter Lichtstrom Teil der beabsichtigten Umgebungswirkung sein.

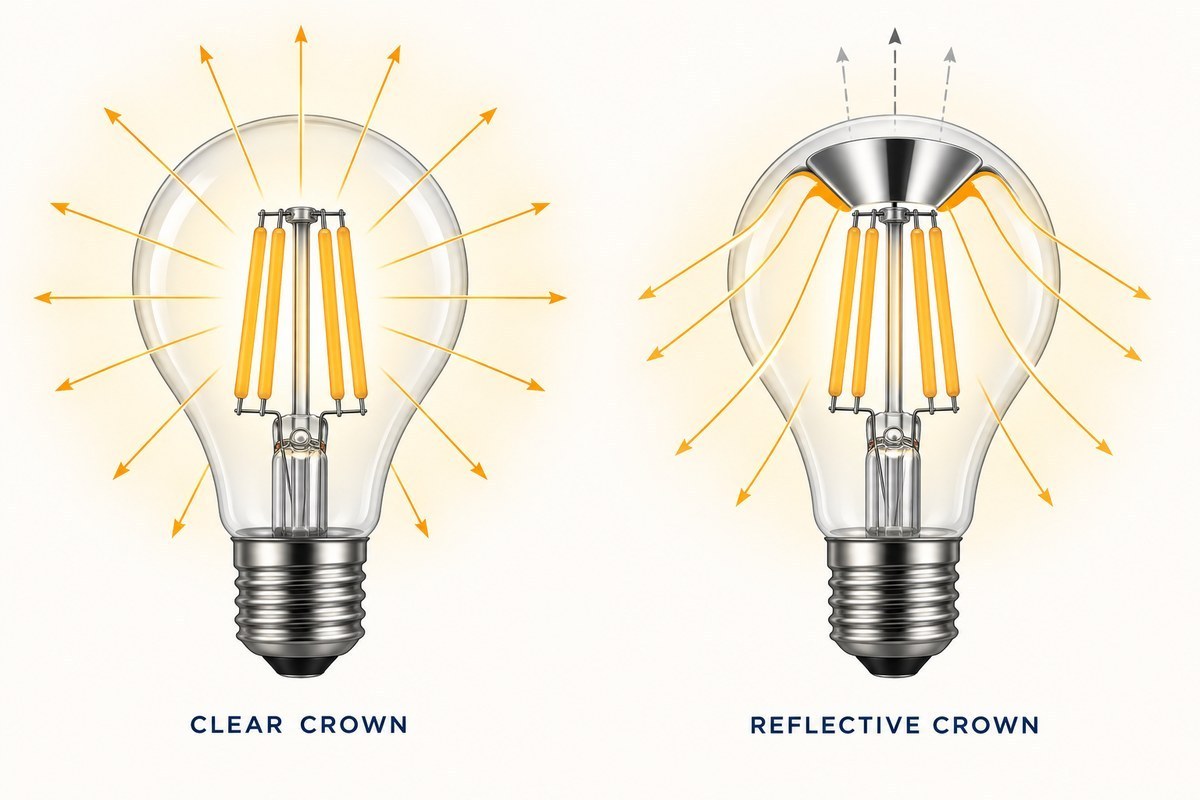

Den Lichtweg durch die vollständige Lampe verfolgen
Das Diagramm zeigt den grundlegenden Mechanismus, keine gemessene Lichtverteilung. Auf der Seite mit klarer Kopfverspiegelung können Strahlen durch einen größeren Teil des Glaskolbens austreten. Auf der Seite mit reflektierender Kopfverspiegelung blockiert der beschichtete Bereich die direkte Transmission und lenkt einen Teil in andere Winkel um.

Mehrere Wechselwirkungen bestimmen die endgültige Verteilung: Höhe und Ausrichtung des Filaments, Durchmesser und Tiefe des Reflektors, Oberflächenkrümmung, Abstand zwischen Filamenten und Reflektor, Öffnungen um die Kopfverspiegelung, Kolbenform und Brechung sowie die Betriebsposition mit Sockel oben, Sockel unten oder horizontal. Eine kleine Änderung der Geometrie kann die Spitzenintensität verschieben oder Nebenkeulen und Dunkelzonen erzeugen.
Was die Reflektoroberfläche verändern kann
Ein Reflektor gibt nicht jeden einfallenden Lumenwert zurück. Sein Trägermaterial, seine Beschichtung, Rauheit, Sauberkeit, Temperatur und spektrale Reaktion beeinflussen, wie viel Licht und auf welche Weise reflektiert wird. Eine stark spiegelnde Oberfläche bewahrt gerichtete Zusammenhänge stärker; eine diffuse Oberfläche verteilt reflektiertes Licht in mehr Richtungen. Reale Oberflächen können beide Verhaltensweisen verbinden.
Der vollständige optische Weg umfasst auch Mehrfachreflexionen, Schatten durch Filamenthalterungen und die Transmission durch das Glas. Ein Reflexionsgrad des Materials kann nicht mit Lampenlumen multipliziert werden, um den Lichtstrom in einer Anwendung vorherzusagen. Er muss mit beschichteter Fläche, Einfallswinkeln und der Messung der vollständigen Lampe verknüpft werden.
Die sichtbare Oberfläche der Kopfverspiegelung kann auch ein ästhetisches Merkmal sein. Eine silberne, goldene oder andere verspiegelte Kopfverspiegelung verändert das Erscheinungsbild der Lampe im ausgeschalteten und eingeschalteten Zustand, auch wenn das Projekt kein Ziel für die gerichtete Lichtleistung hat.

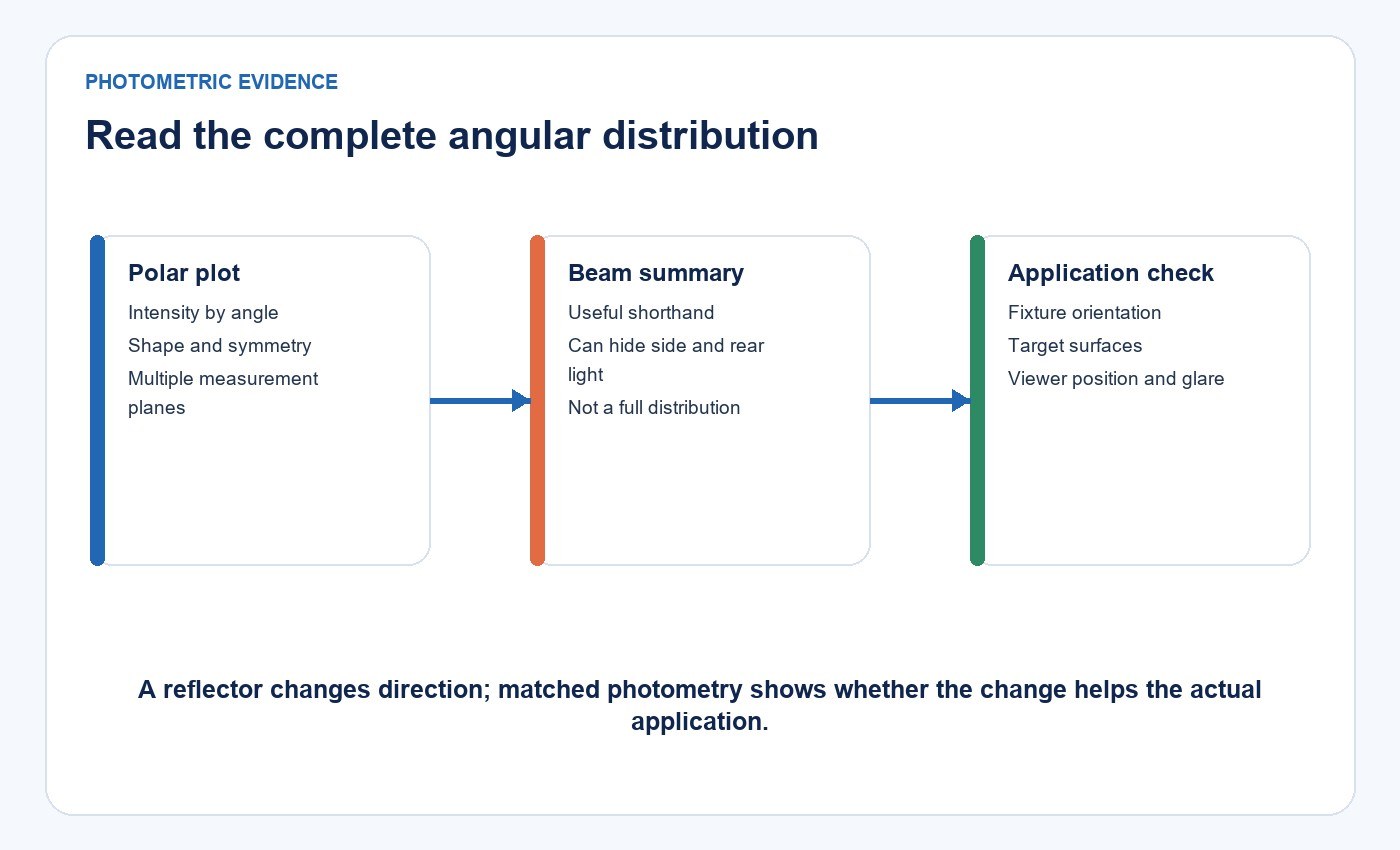

Ein Polarlichtdiagramm lesen, bevor Sie die Verteilung als besser bezeichnen
Die DOE-Leitlinien zu LM-79-Berichten erklären, dass die räumliche Lichtverteilung durch Messung der Lichtstärke in vielen Winkeln charakterisiert wird. Ergebnisse können als Polardiagramme, Lichtstärketabellen, zonale Lichtströme, Abstrahl- oder Feldwinkel und Anwendungsdiagramme dargestellt werden.
| Photometrischer Kennwert | Was er Ihnen sagt | Was er allein nicht beweisen kann |
|---|---|---|
| Gesamtlichtstrom | Gesamtlichtstrom der vollständigen Lampe | Richtung, Blendung oder Beleuchtungsstärke der Sehaufgabe |
| Polardiagramm der Lichtstärke | Candela nach Winkel in einer oder mehreren Ebenen | Das Endergebnis in jeder Leuchte |
| Zonenlichtstrom | Lichtstrom, der definierten Winkelzonen zugeordnet ist | Gleichmäßigkeit auf einer bestimmten Arbeitsebene |
| Maximale Lichtstärke | Höchste gemessene gerichtete Lichtstärke | Gesamtlichtstrom oder Sehkomfort |
| Abstrahlwinkel | Winkelbreite bei 50 % der maximalen Lichtstärke | Streulicht, dunkle Zonen, Symmetrie oder vollständige kugelförmige Lichtverteilung |
| Leuchtdichte oder Bild der Lichtquelle | Scheinbare Helligkeit der Lichtquelle aus einer angegebenen Blickrichtung | Beleuchtungsstärke der Sehaufgabe im Raum |

Vergleichen Sie bei einer nominell symmetrischen Lampe mehr als eine Messebene, bevor Sie Rotationssymmetrie annehmen. Achten Sie auf Spitzenrichtung, weiche Übergänge, unerwartete Nebenkeulen, Dunkelzonen und Abweichungen zwischen Mustern.
Der Abstrahlwinkel ist nur eine Teilbeschreibung
Die IES definiert den Abstrahlwinkel als den Winkel zwischen den zwei Richtungen, in denen die Lichtstärke in einer Ebene durch die nominelle Strahlmittelachse 50 % des Maximums beträgt. Bei einem nicht symmetrischen Strahl können Werte in zwei senkrechten Ebenen erforderlich sein.
Diese Definition hängt vom Spitzenwert ab. Zwei Produkte können denselben Abstrahlwinkel haben und sich dennoch bei Spitzen-Candela, Gesamtlichtstrom, Streulicht, Abschirmung und Verteilung außerhalb der 50-%-Punkte unterscheiden. Ein breites oder mehrlappiges Muster einer Filamentlampe lässt sich möglicherweise nicht durch eine einzelne Abstrahlwinkelzahl ausreichend beschreiben.
Ordnen Sie nicht einer gesamten Produktfamilie mit Kronenreflektor einen Abstrahlwinkelbereich zu, sofern exakte Modelle und Messebenen dies nicht belegen. Form und Kronendesign können bei Kolben G45, A60, G80, G95 und G125 variieren.
Lichtausbeute und Anwendungseffizienz sind nicht dasselbe
Die Lampenlichtausbeute ist der Gesamtlichtstrom geteilt durch die aufgenommene Leistung unter definierten Prüfbedingungen. Ein Reflektor kann Strahlen umlenken und einen Teil davon absorbieren; er kann keinen Lichtstrom erzeugen. Ob die Lichtausbeute der vollständigen Lampe steigt, sinkt oder ähnlich bleibt, muss gemessen werden.
Die Anwendungseffizienz stellt eine andere Frage: Liefert die Lichtverteilung mehr des verfügbaren Lichts an die Zielfläche? Das lässt sich nur mit einer Planung beantworten, die dieselben Anforderungen an Beleuchtungsstärke, Gleichmäßigkeit, Blendung und Umgebung erfüllt. Wenn eine Lichtverteilung in einer bestimmten Leuchte Streulicht reduziert, benötigt das Projekt möglicherweise weniger Watt oder Lampen; das ist jedoch ein Anwendungsergebnis und keine universelle Eigenschaft eines Reflektors.
Blendung hängt von Betrachter und Leuchte ab
Eine verspiegelte Kopfverspiegelung kann in ausgewählten Richtungen die direkte Sicht auf einige Filamente blockieren. Sie kann auch zu einer hellen reflektierenden Fläche werden oder die Intensität in Richtung eines Betrachters konzentrieren. Die IES-Definition von Blendung umfasst Größe, Position und Leuchtdichte der Quelle, die Anzahl der Quellen sowie die Leuchtdichte, an die sich die Augen angepasst haben.
Bewerten Sie die exakte Lampe im vorgesehenen Schirm oder in der Pendelleuchte aus realistischen Perspektiven im Stehen, Sitzen und bei der Bewegung im Raum. Vergleichen Sie Produkte bei gleichem Lichtstrom oder geben Sie den Lichtstromunterschied an. Ein Foto mit einer Belichtung kann das Erscheinungsbild zeigen, ersetzt jedoch keine leuchtdichte- oder blendungsrelevanten Messungen.
Die Leuchte kann das erwartete Ergebnis umkehren
Die Lichtverteilung einer nackten Lampe sagt die Leistung in einem Schirm, Reflektor, einer Tischlampe oder Wandleuchte nicht vollständig voraus. Die Leuchte kann genau die durch die Krone verstärkte Zone abfangen oder auf nach oben gerichtetes Licht angewiesen sein, das die Krone unterdrückt. Die Sockelausrichtung verändert, welche Richtung im Raum nach unten zeigt.
Bei Projekten mit sichtbaren dekorativen Lampen prüfen Sie die Deckenhelligkeit, die Beleuchtung von Tischen oder Regalen, die Modellierung von Gesichtern, Reflexionen auf Bildschirmen und die Sichtbarkeit der verspiegelten Kuppe. Der Beleuchtungslösung für Wohn- und Dekorationsbereiche liefert den umfassenderen Anwendungskontext. Der Artikel Können LED-Filamentlampen in jeder Leuchte verwendet werden? deckt elektrische, thermische und Gehäusekompatibilität ab, bevor eine optische Präferenz berücksichtigt wird.
New-Lights-Produktdaten innerhalb ihres Geltungsbereichs verwenden

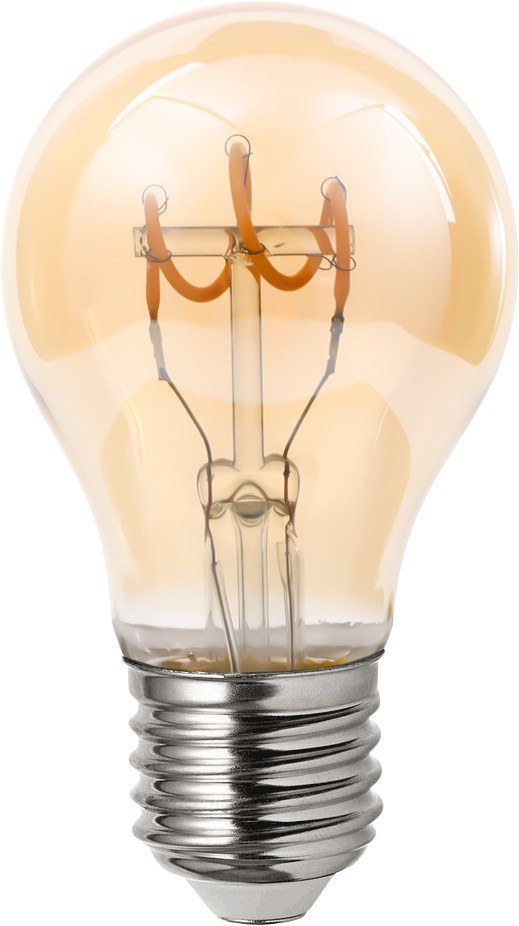

Die aktuelle New Lights Familie von Crown-Reflector LED-Filamentlampen umfasst Formen G45, A60, G80, G95 und G125 mit Bestellreferenzen von 2–8 W und 2700–6500 K. Diese veröffentlichten Felder helfen bei der Definition der physischen und elektrischen Vorauswahl; sie belegen keinen gemeinsamen Abstrahlwinkel und keine garantierte optische Verbesserung für alle Varianten.

Verwenden Sie bei der Anforderung von Mustern oder Photometrie die genaue Modellvariante, Hülle, Wattzahl, CCT, den Sockel und die Oberfläche. Käufer können die umfassendere Kategorie LED-Filamentlampen erst nach Festlegung der Leuchte und des Verteilungsziels.
Genaue Modelle unter gleichen Bedingungen vergleichen
Verwenden Sie vor der Annahme einer Aussage über eine „verbesserte Lichtverteilung“ eine Vergleichsmatrix.
| Vergleichskontrolle | Erforderliche Dokumentation | Warum dies wichtig ist |
|---|---|---|
| Produktidentität | Genaues Modell, Revision, Abmessungen, Sockel und Ausführung der Kolbenkuppe | Verhindert, dass Aussagen auf Familienebene Modellnachweise ersetzen |
| Elektrischer Zustand | Spannung, Frequenz, Eingangsleistung, Dimmzustand und Stabilisierungszeit | Sorgt für konsistente Vergleiche von Lichtstrom und Effizienz |
| Photometrie | Gesamtlumen, Lichtstärkedateien, Polardiagramme und Zonenlumen | Trennt Umverteilung von einer Veränderung des Gesamtlichtstroms |
| Ausrichtung | Sockel oben, Sockel unten oder horizontale Position | Verändert die Beziehung zwischen Kolbenkuppe und Zielzone |
| Leuchte | Schirm, Sockelposition, Abmessungen und Oberflächenreflexion | Die Leuchte kann umverteiltes Licht blockieren oder nutzen |
| Anwendungsergebnis | Beleuchtungsstärkepunkte, Gleichmäßigkeit und Betrachtungspositionen | Verbindet Lampendaten mit der tatsächlichen Entscheidung |
| Mustergrundlage | Menge, Produktionscharge und Prüfdaten | Zeigt, ob das Ergebnis wiederholbar ist |
Verwendet ein Vergleich unterschiedliche Lichtströme, Wattzahlen oder CCTs, dokumentieren Sie diesen Unterschied, statt die Krone als einzige geänderte Variable darzustellen.

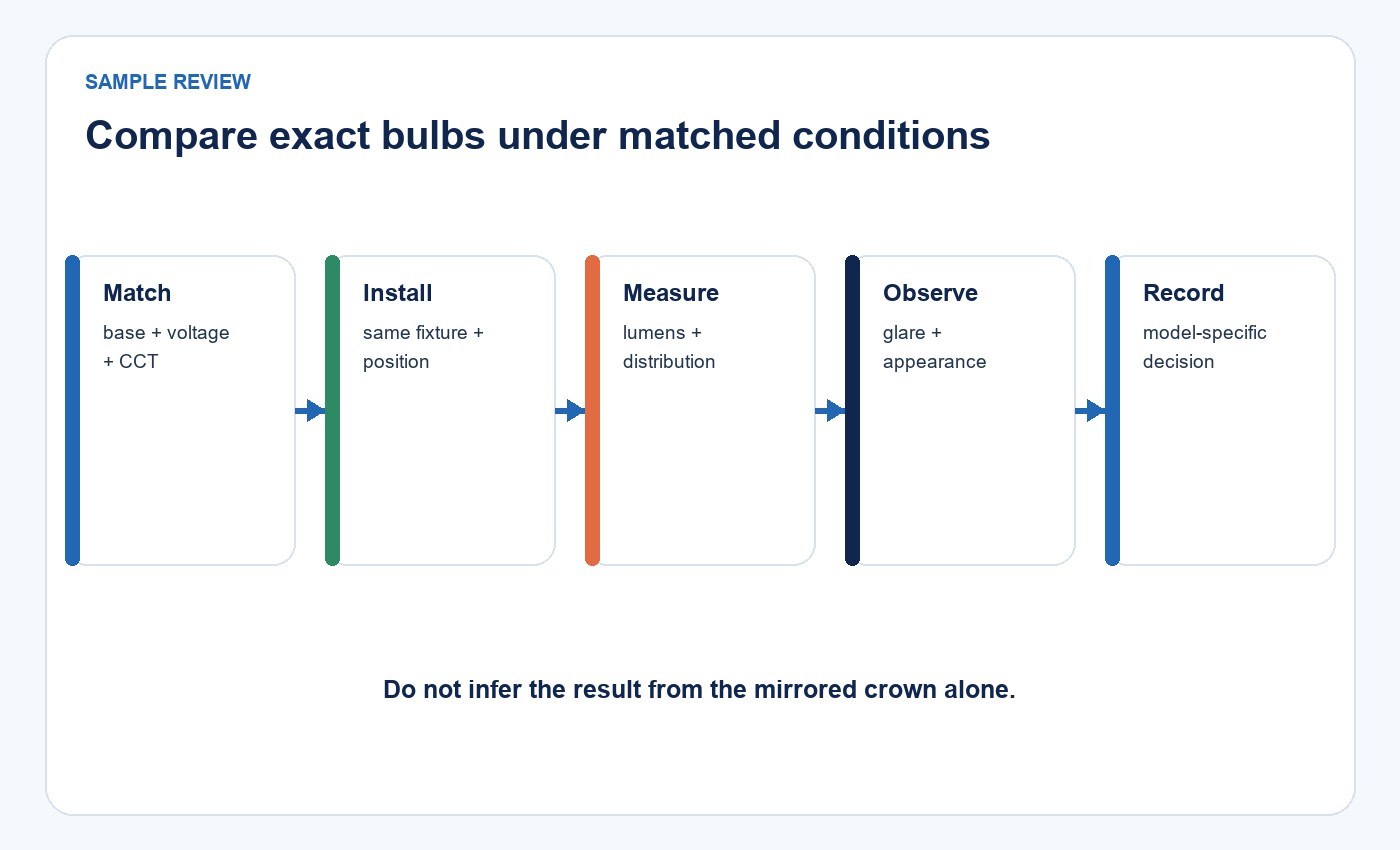

Eine Musterprüfung auf Leuchtenebene durchführen
- Erfassen Sie Leuchte, Sockelausrichtung, Montagehöhe und Zielflächen.
- Identifizieren Sie zwei exakte Lampen und bestätigen Sie ihre elektrische und thermische Kompatibilität.
- Stabilisieren und messen Sie sie unter denselben Versorgungs- und Umgebungsbedingungen.
- Vergleichen Sie Eingangsleistung, Lumen und vollständige Lichtstärkedaten.
- Installieren Sie jede Lampe in der vorgesehenen Leuchte und messen Sie dieselben Punkte.
- Beurteilen Sie Direktansicht, Reflexblendung, Deckenhelligkeit, Schatten und Erscheinungsbild.
- Fotografieren Sie den Aufbau mit abgestimmten Belichtungseinstellungen zur visuellen Dokumentation.
- Geben Sie nur die exakte, durch die Nachweise repräsentierte Kombination aus Lampe und Leuchte frei.
Die Sortiment an LED-Lampen kann die Produktsuche unterstützen, doch der Freigabenachweis sollte das genaue Modell und die Leuchtenbedingungen festhalten.
Was Käufer anfordern sollten
Fordern Sie für das exakte Modell Spezifikation, Maßzeichnung, Eingangsdaten, Gesamtlichtstrom, photometrische Datei, Polardiagramme, zonale Lichtströme, CCT und CRI, Betriebsposition, Dimmkompatibilität, thermische Grenzen, Zulassungen und Garantiebedingungen an. Wird ein Verbesserungsprozentsatz behauptet, fragen Sie nach Basismodell, Testmethode und vergleichbaren Bedingungen.
Unterscheiden Sie außerdem aktuelle Prüfnachweise von Konstruktionsbeschreibungen. Eine Schnittzeichnung erläutert die Geometrie, belegt jedoch nicht den gemessenen Lichtstrom. Eine Beschichtungsspezifikation erläutert die Materialwahl, ersetzt aber keine Photometrie der vollständigen Lampe. Ein Projektfoto zeigt das Erscheinungsbild, quantifiziert jedoch nicht die Verteilung.
Häufig gestellte Fragen
Erhöht ein Kronenreflektor den Gesamtlichtstrom?
Nicht unbedingt. Sie lenkt einige Strahlen um und absorbiert andere. Vergleichen Sie Gesamtlichtstrom und Eingangsleistung der vollständigen Lampe für die exakten Modelle.
Ist ein engerer Abstrahlwinkel immer besser?
Nein. Eine engere Lichtverteilung kann eine gerichtete Aufgabe unterstützen und Umgebungs- oder Aufwärtslicht verringern. Ob sie nützlich ist, bestimmen Leuchte und Zielzone.
Kann ein Abstrahlwinkel die gesamte Lichtverteilung einer Lampe beschreiben?
Nein. Sie beschreibt die Breite bei 50 % der maximalen Lichtstärke in einer angegebenen Ebene. Prüfen Sie zusätzlich Polardiagramme, zonale Lumenwerte, Streulicht, Symmetrie und dunkle Zonen.
Gewährleistet eine verspiegelte Kuppe weniger Blendung?
Nein. Sie kann direkte Filamentansichten in einigen Richtungen abschirmen oder in anderen einen hellen Reflexionsbereich erzeugen. Bewerten Sie die installierte Betrachtungsgeometrie.
Was ist der aussagekräftigste Nachweis für eine verbesserte Lichtverteilung?
Ein abgestimmter photometrischer Vergleich vollständiger Lampen, gefolgt von Berechnung und visueller Bewertung in der vorgesehenen Leuchte und im vorgesehenen Raum. Um ein definiertes Projekt zu prüfen, Kontaktieren Sie New Lights mit den exakten Modellen und Leuchtendetails.
Redaktionelle Quellen
- Illuminating Engineering Society, „Lichtstärke“
- Illuminating Engineering Society, „Abstrahlwinkel“
- Illuminating Engineering Society, „Blendung“
- U.S. Department of Energy, „LM-79-Berichte verstehen“
- U.S. Department of Energy, „Festlegung der LED-Gleichwertigkeit“
- New Lights, „Crown-Reflector LED-Filamentlampen“
