Wählen Sie einen Treiber für eine LED-Filamentlampe ausgehend von den Anforderungen der vollständigen Lampe aus – nicht nach Wattzahl oder einer Schaltungskennzeichnung. Der Treiber muss den tatsächlichen Filamentstrang über dessen Spannungs- und Temperaturbereich regeln und zugleich die vorgesehenen Netzanschluss-, Lampengeometrie-, Dimm-, zeitlichen Lichtmodulations-, thermischen, EMC-, Sicherheits- und Zuverlässigkeitsanforderungen erfüllen.
Dies ist eine OEM-Entscheidung in Entwicklung und Beschaffung. Bei einer selbstgeballasteten Filamentlampe ist der Treiber eine interne, mit dem Netz verbundene Elektronik; der Verbraucher ersetzt die vollständige Lampe, anstatt sie zur Wartung des Treibers zu öffnen.
Mit Anforderungen beginnen, nicht mit einer Topologiebezeichnung
Begriffe wie linear, kapazitiv oder schaltend beschreiben Teile eines elektrischen Ansatzes. Sie belegen nicht, dass ein Treiber zu einer bestimmten Lampe passt. Zwei Kandidaten mit gleicher Nennwattzahl können sich wegen Stromregelbereich, Startverhalten, Verlusten, Komponentenbelastung und Fehlerverhalten unterschiedlich verhalten.
Die folgenden Eingaben vor dem Vergleich von Kandidaten festlegen:
| Anforderungsgruppe | Was festzulegen ist | Warum dies die Treiberentscheidung verändert |
|---|---|---|
| LED-Last | Filamentanzahl, Reihen-/Parallelanordnung, Durchlassspannungsbereich, Zielstrom und Toleranz | Legt Bereich der Ausgangskonformität und Aufgabe der Stromregelung fest |
| Netzeingang | Nennspannung, zulässiger Bereich, Frequenz, Unterspannung, Überspannung und Wiederanlaufverhalten | Bestimmt Spannungsbelastung der Komponenten, Wandlungsbereich und Schutzbedarf |
| Konstruktion des Leuchtmittels | Glaskolben, Sockel, Innenvolumen, Isolationssystem und Betriebsorientierung | Begrenzt Platinengröße, Abstände und Wärmeabfuhr |
| Lichtqualität | Ausgangsziel, Restwelligkeit, zeitliche Lichtmodulation und Farbstabilität | Übersetzt eine elektrische Wellenform in Anforderungen an die sichtbare Leistung |
| Steuerung | Dimmverfahren, repräsentative Dimmer, Mindestniveau und Last bei mehreren Lampen | Verändert Eingangswellenform, Start- und Verhalten bei geringer Last |
| Marktnachweis | Anforderungen an Sicherheit, EMC, Überspannung, Netzqualität und Kennzeichnung | Definiert die für die genaue Konstruktion erforderlichen Prüfungen und Dokumente |
Der zugehörige Leitfaden zu woraus ein LED-Filament besteht erläutert die lichtemittierende Struktur. Die Treiberwahl beginnt dort, wo diese Struktur zur elektrischen Last wird.

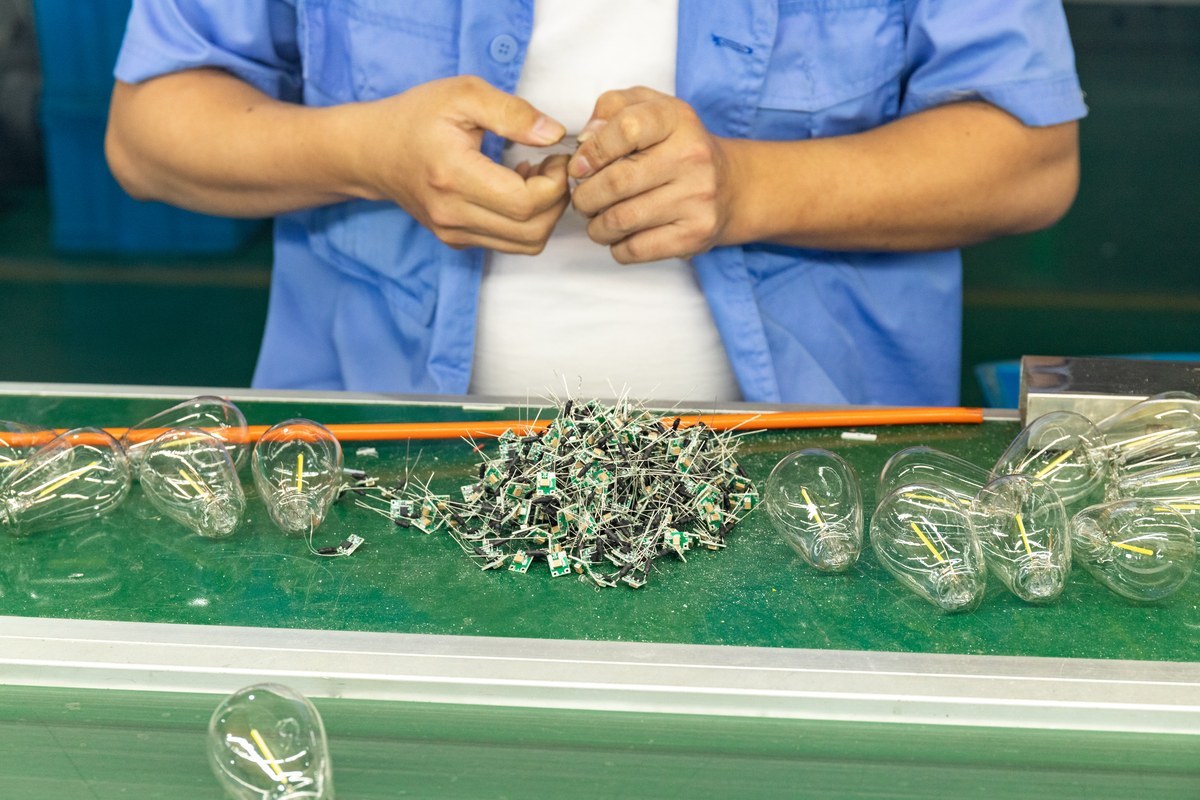

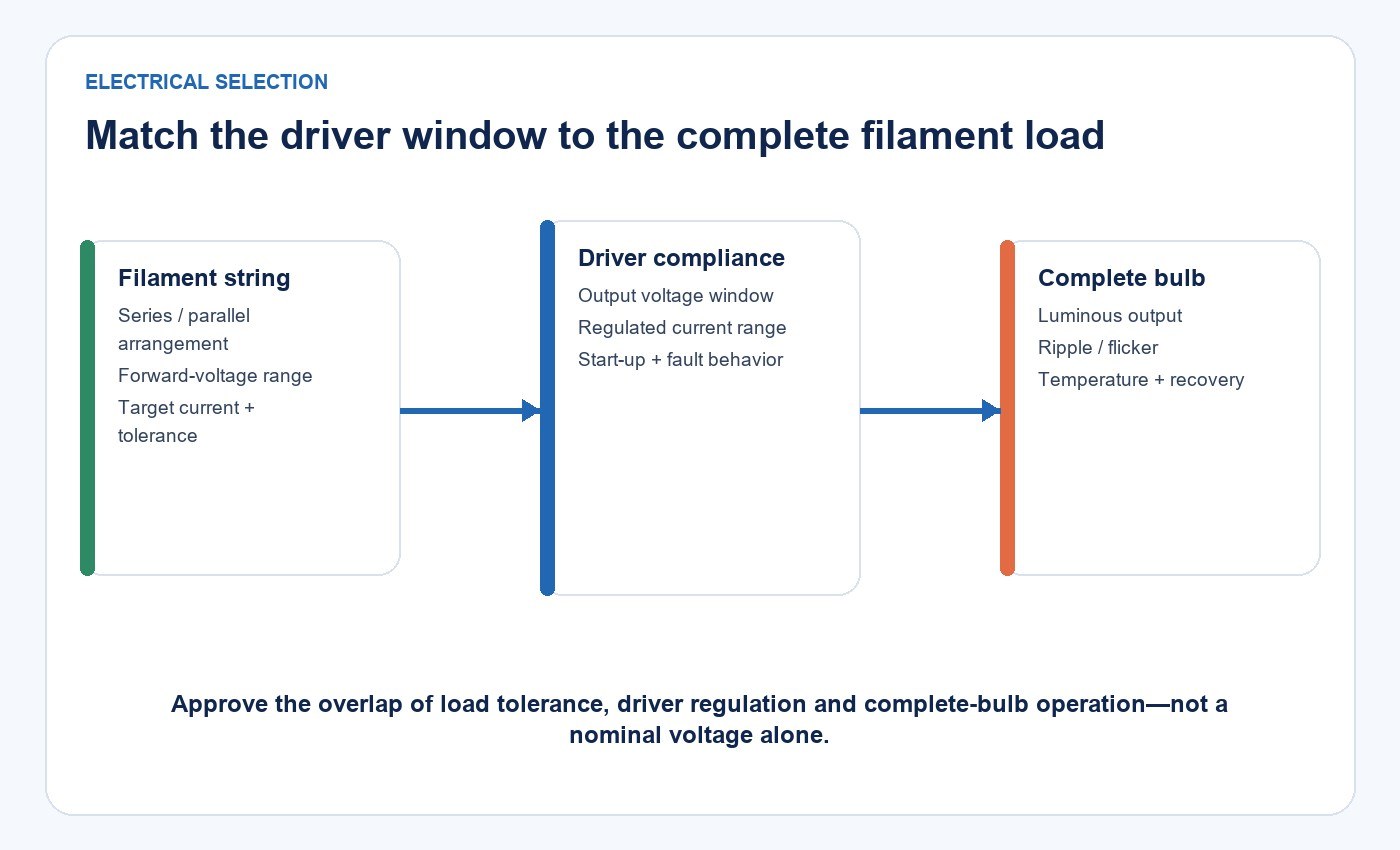

Das Ausgangsfenster auf den tatsächlichen Filamentstrang abstimmen
Der Treiber muss den festgelegten Strom aufrechterhalten, während sich die LED-Strangspannung mit Produktionstoleranz und Temperatur verändert. Eine einzelne Spannung wie 150 V kann nicht als allgemeiner Wert für Filamentlampen behandelt werden. Der nutzbare Bereich hängt von Chipanzahl, Filamentkonstruktion, Verdrahtungsanordnung, Betriebsstrom und Temperatur ab.
Für jede freigegebene Kette dokumentieren Sie:
- minimale, nominale und maximale Durchlassspannung;
- Zielstrom und zulässige Regelungstoleranz;
- Stromaufteilung zwischen parallelen Pfaden;
- Einschaltüberschwingen und Einschwingzeit;
- Reaktion auf offenen und kurzgeschlossenen Strang;
- optischer Lichtstrom an den elektrischen Grenzen;
- Verhalten unter den heißesten und kältesten qualifizierten Bedingungen.
Ein Treiber, der bei Nennspannung bei Raumtemperatur korrekt regelt, kann bei einem Extremwert in der Produktion oder bei der Temperatur aus der Regelung fallen. Umgekehrt kann eine zu hohe Compliance-Spannung Belastung oder Verluste erhöhen. Das Abnahmefenster benötigt daher sowohl Lastgrenzen als auch gemessenes Treiberverhalten.
Konstantstrom als Leistungsanforderung behandeln
Ein LED-Filament benötigt einen geregelten Strom, doch „Konstantstrom“ allein ist unvollständig. Beschaffungsunterlagen sollten die zulässige Stromabweichung über Eingang, Last und Temperatur festlegen und anschließend Ripple-, Anlauf-, Fehler- und Wiederherstellungsverhalten getrennt definieren.
Die Leitlinien des U.S. Department of Energy zur Zuverlässigkeit von LED-Systemen beschreiben Leistungswandlung, Stromregelung, Filterung und Schutz als zusammenwirkende Teile des Beleuchtungssystems. Diese Systemansicht ist wichtig, weil eine nackte Treiberplatine einen Prüfwert erfüllen kann, während die vollständige Lampe eine thermische, optische oder Anforderung für anormalen Betrieb verfehlt.
Die Isolations- und Sicherheitsarchitektur ausdrücklich festlegen
Eine isolierte Architektur bietet galvanische Trennung durch ein geeignetes Wandlungs- und Isolationssystem. Eine nicht isolierte Architektur stützt sich auf eine andere Schutzstrategie für das vollständige Produkt. Keine der Bezeichnungen belegt für sich allein die Eignung.
Die Prüfung sollte zugängliche Teile, Kriech- und Luftstrecken, Isolierung, Sockelkonstruktion, Durchschlagfestigkeit, anormalen Betrieb und die anwendbare Marktnorm abdecken. Kolben und Sockel sind Teil dieser Bewertung. Ein niedrigerer Ausgangsstrom macht interne Schaltungen nicht für Verbraucherzugang sicher.
Die praktische Entscheidungsgrenze ist eindeutig: Wählen Sie die Architektur, die die exakten Sicherheitsanforderungen an die vollständige Lampe innerhalb des verfügbaren elektrischen, thermischen und mechanischen Bauraums erfüllen kann. Stufen Sie Architekturen nicht ohne definierten Markt und belastbare Evidenz pauschal als überholt, marktüblich oder überlegen ein.
Netzqualität und Lichtstabilität getrennt bewerten
Eingangsleistung in Watt, Scheinleistung, Leistungsfaktor, Stromform, Oberschwingungsverzerrung und Umwandlungswirkungsgrad beantworten unterschiedliche Fragen. Die Verbesserung einer Kennzahl kann Leiterplattenfläche, Bauteilanzahl oder thermische Reserve beanspruchen; daher muss die Spezifikation festlegen, welche Grenzwerte für die Produktkategorie und den Zielmarkt gelten.
Die Lichtstabilität erfordert einen separaten Messpfad. Das Department of Energy erläutert, dass die Auslegung von LED-Treibern und die Interaktion mit Dimmern die Modulation des Lichtstroms stark beeinflussen. Die Illuminating Engineering Society weist zudem darauf hin, dass der Modulationsgrad in Prozent weder die Kurvenform noch Tastgrad oder Modulationsfrequenz berücksichtigt. Ein einzelner Wert für „Flicker in Prozent“ kann daher nicht jedes Ergebnis zeitlicher Lichtmodulation beschreiben.
Erfassen Sie die Lichtwellenform bei erforderlichen Eingangsspannungen, Temperaturen und Dimmzuständen. Verwenden Sie für die Anwendung erforderliche Kennwerte und Grenzen statt einer unkontrollierten Handy-Kamerabeobachtung.
Dimmung als dreiteiliges System verifizieren
Dimmverhalten gehört zu Treiber, LED-Last und Steuerung zusammen. Legen Sie Steuerungsart und repräsentative Dimmermodelle fest und prüfen Sie dann:
- Start bei voller und niedriger Einstellung;
- Niedrigste stabile Lichtstufe;
- Abschalten, Einschalten, Totweg und Hysterese;
- Flimmern, Stroboskopeffekt, Nachglimmen und hörbare Geräusche;
- Verhalten mit einer Lampe und der vorgesehenen Mehrlampenlast;
- Neustartzustand nach Stromunterbrechung;
- elektrisches und thermisches Verhalten am ungünstigsten Dimmpunkt.
Die Leitfaden zur Dimmkompatibilität von Filamentlampen deckt die anwendungsseitigen Prüfungen ab. Wiederholen Sie diese Prüfungen für eine Treiberfreigabe an der exakten Lampenrevision, statt ein Ergebnis von einer anderen Wattzahl oder Bauform zu übertragen.
Eine Abnahmematrix vor der Musteranforderung erstellen
Verwenden Sie für jeden Kandidaten dieselbe Matrix, damit ein niedriger Komponentenpreis fehlende Nachweise nicht verdeckt.
| Verifizierungsbereich | Anzufordernde Nachweise | Prüfung der vollständigen Lampe |
|---|---|---|
| Elektrische Passung | Ausgangsstromfenster, Konformitätsbereich, Start- und Fehlerverhalten | Eingangsbereich, Stromregelung, optischer Lichtstrom und Wiederherstellung |
| Netzqualität | Watt, Effizienz, PF- und Oberwellenwerte mit Prüfbedingungen | Bei erforderlichen Eingangs- und Produktionstoleranzen wiederholen |
| Lichtmodulation | Kurvenform und angegebene TLM-Kennwerte | Bei voller Leistung, niedriger Dimmung und Temperaturgrenzen messen |
| Dimmen | Unterstützte Steuerungsart und Liste geprüfter Dimmer | Repräsentative Dimmer und Mehrlampenbelastung prüfen |
| Thermisch | Verlustschätzung, Bauteilnennwerte und Grundlage der Leistungsreduzierung | Ermitteln Sie die kritischen Komponententemperaturen innerhalb des finalen Glaskolbens |
| EMC und Überspannung | Prüfaufbau, angelegte Pegel und Berichtsumfang | Bestätigen Sie, dass die genaue Konstruktion und der vorgesehene Markt abgedeckt sind |
| Sicherheit | Isolationssystem, Abstände sowie Nachweise für abnormale Bedingungen und Spannungsfestigkeit | Die vollständige selbstballastierte Lampe bewerten |
| Zuverlässigkeit | Komponentenkontrollen, Belastungsgrenzen, Schaltvorgänge und Lebensdauerprüfplan | Revisionen festlegen und repräsentative Produktionsmuster verifizieren |
Die International Electrotechnical Commission erklärt, dass IEC 61547:2020 Anforderungen an EMV-Störfestigkeit für Beleuchtungsausrüstung in ihrem Umfang abdeckt, einschließlich Lampen, Leuchten und Modulen. Konformitätsnachweise sollten exaktes Modell, Konstruktion, Bericht, Normausgabe und Markt identifizieren; ein Bericht zur Treiberplatine und ein Bericht zur vollständigen Lampe sind nicht austauschbar.
Die thermische Hülle in der fertigen Lampe prüfen
Treiberverluste werden in einem kleinen Sockel zu Wärme. Kolbenform, Platinenposition, nahe Filamente, Verguss, Isolierung, Kappenmaterial, Ausrichtung und Leuchtentemperatur beeinflussen die Temperatur von Kondensatoren, Halbleitern, Widerständen, Magnetbauteilen, Lötstellen und Isolierung.
Messen Sie kritische Komponenten in der vollständigen Lampe bei erforderlichem Eingang, Umgebung, Ausrichtung und Dimmzuständen. Vergleichen Sie diese Temperaturen mit Komponentenbewertungen und dem Zuverlässigkeitsmodell. Die DOE-Leitlinien zur Zuverlässigkeit betonen, dass die Lebensdauer eines LED-Produkts ein Systemergebnis ist; schrittweise Lichtstromabnahme und abrupter Elektronikausfall müssen getrennt bewertet werden.
Diese Unterscheidung ist auch bei der Prüfung von Nennlebensdauer von LED-Filamentlampen. Daten zum Erhalt des LED-Packages können keine Nachweise für internen Treiber und vollständige Lampe ersetzen.
Änderungen nach der Freigabe steuern
Eine Musterfreigabe ist nur nützlich, wenn die freigegebene Konstruktion identifizierbar bleibt. Fixieren Sie Treiber-IC, Kondensatoren, Magnetbauteile, Schutzkomponenten, PCB, LED-Filamente, gegebenenfalls Firmware, kritische Materialien und Montageprozess. Verlangen Sie vor Ersatzteilen Benachrichtigung und technische Prüfung.
Ermitteln Sie für jede Änderung, welche elektrischen, optischen, thermischen, EMC-, Sicherheits-, Dimm- und Zuverlässigkeitsprüfungen betroffen sein können. Ein physisch ähnliches Ersatzteil kann Verluste, Anlauf, Ripple, Überspannungsreaktion oder Temperatur verändern. Die Revisionskontrolle ist daher Teil der Treiberqualifizierung und kein administrativer Nachgedanke.

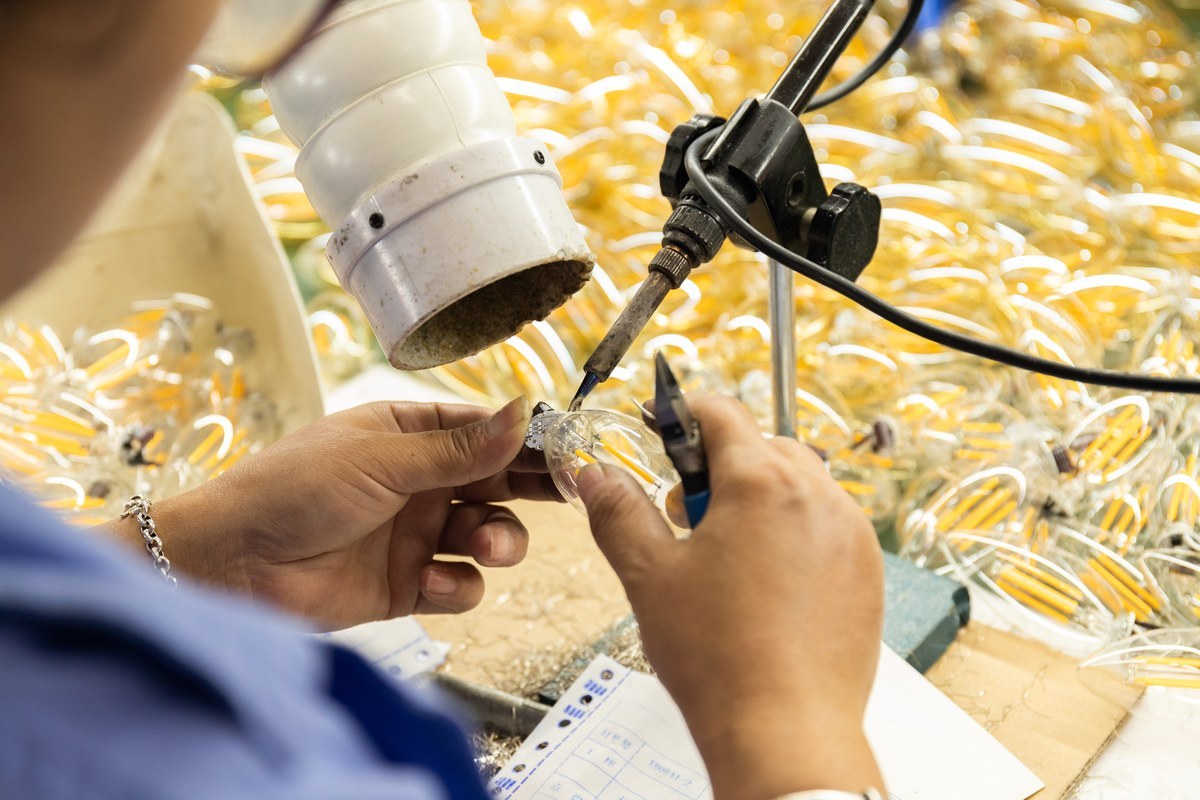

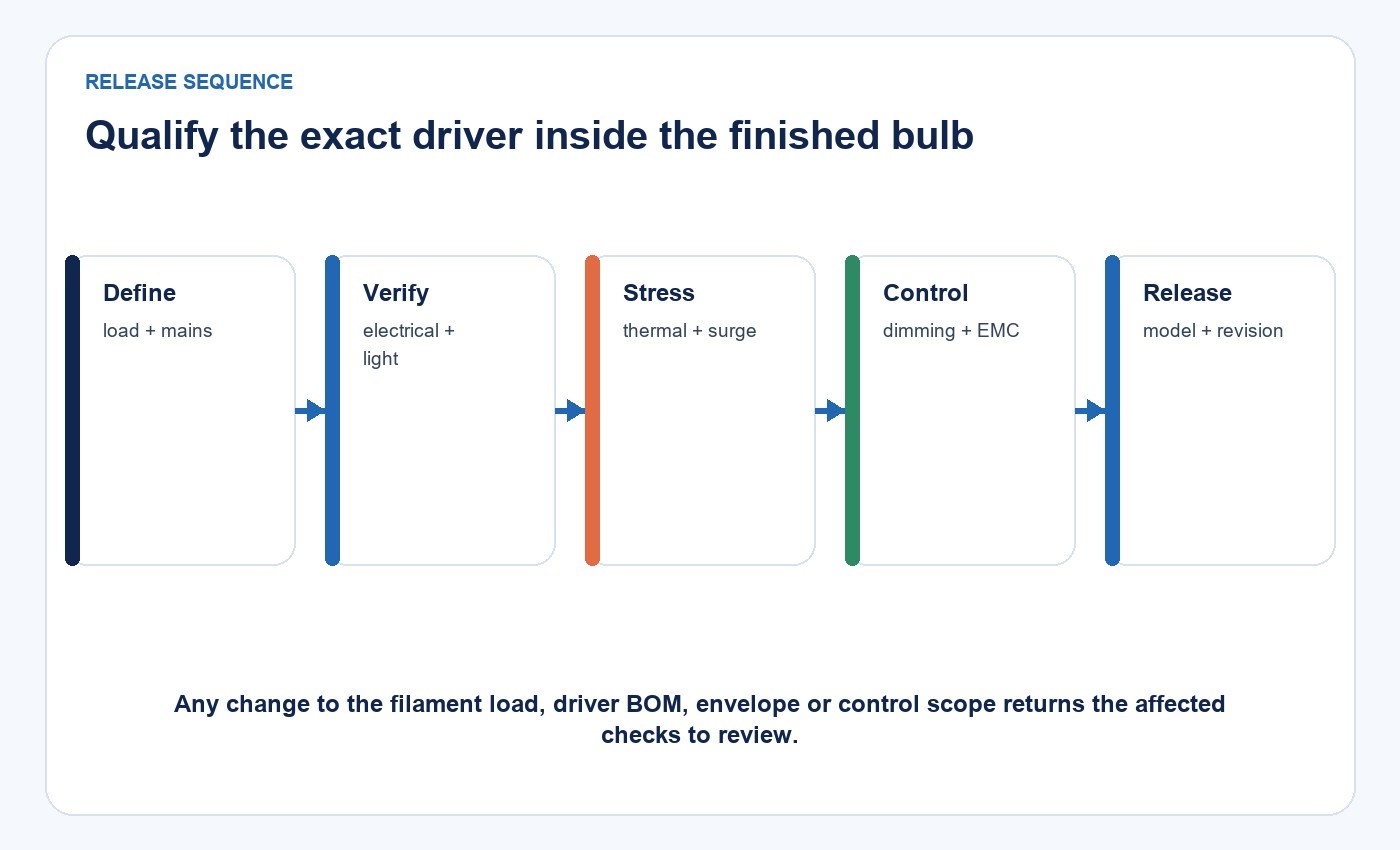

Eine praktische Qualifizierungsabfolge
- Legen Sie die Filamentanordnung, den Glaskolben, den Sockel, den Zielmarkt und die Steuerungsanforderungen fest.
- Überführen Sie diese Anforderungen in Grenzwerte für Ausgangsstrom, Spannungsfenster, Netzqualität, TLM, Schutz, Thermik und Sicherheit.
- Prüfen Sie Schaltplan, Isolationsarchitektur, BOM, Layout, Komponentenbemessungen und Änderungsmanagementrichtlinie jedes Kandidaten.
- Prüfen Sie elektrische Regelung, Anlauf, Fehler, Watt, PF, Oberschwingungen und Wirkungsgrad über den erforderlichen Bereich.
- Optischen Lichtstrom und zeitliche Lichtmodulation bei Grenzen von Eingang, Last, Temperatur und Dimmung messen.
- Führen Sie die erforderlichen Prüfungen zu Überspannung, EMC, Durchschlagfestigkeit, Fehlbetrieb und Sicherheit an der finalen Konstruktion durch.
- Ermitteln Sie die internen Temperaturen und verknüpfen Sie die Ergebnisse mit den Annahmen zu Komponentenbeanspruchung und Zuverlässigkeit.
- Prüfen Sie repräsentative Produktionsmuster, dokumentieren Sie Toleranzen und geben Sie die freigegebene Revision verbindlich frei.
Kann ein Kandidat die für einen Schritt erforderlichen Nachweise nicht vorlegen, dokumentieren Sie die Lücke, bevor Sie Preise vergleichen. Der fehlende Nachweis kann wichtiger sein als ein geringer Unterschied bei den Stückkosten.
Häufig gestellte Fragen
Verwenden alle LED-Filamentlampen dieselbe Treiberspannung?
Nein. Das erforderliche Ausgangsfenster folgt tatsächlicher Filamentkonstruktion, Reihen- und Parallelanordnung, Betriebsstrom, Temperatur und Produktionstoleranz.
Ist ein isolierter Treiber immer die bessere Wahl?
Nicht automatisch. Die galvanische Trennung verändert die vollständige Sicherheits- und mechanische Architektur. Die richtige Wahl ist jene, welche die anwendbaren Anforderungen an die vollständige Lampe innerhalb der verfügbaren Größen-, thermischen und Leistungsbeschränkungen erfüllt.
Kann ein Treiber allein anhand seines Datenblatts freigegeben werden?
Nein. Das Datenblatt unterstützt die Vorauswahl von Kandidaten, doch die endgültige Freigabe erfordert Tests an der exakten Lampenkonstruktion unter vorgesehenen elektrischen, thermischen und Steuerungsbedingungen.
Garantiert ein hoher Leistungsfaktor geringes Flimmern?
Nein. Der Leistungsfaktor beschreibt das Verhältnis zwischen Wirk- und Scheinleistung am Eingang, während zeitliche Lichtmodulation Veränderungen der Lichtabgabe im Zeitverlauf beschreibt. Beide erfordern eigene Messungen und Akzeptanzkriterien.
Eine abgegrenzte Lieferantenprüfung vorbereiten
Stellen Sie vor der Anforderung einer Empfehlung den Spannungs- und Strombereich der Filamentkette, Lampenform und -sockel, Netzmarkt, Dimmverfahren, thermische Bedingungen, Leistungsgrenzen und erforderliche Zulassungen bereit. New Lights kann die Anfrage dann anhand eines definierten Produkt- und Evidenzumfangs über das Kontaktseite.
