Eine LED-Röhre, die dunkel bleibt, hat nicht automatisch eine ausgefallene LED-Platine. Das sichtbare Symptom betrifft das vollständige Lampen- und Leuchtensystem: die eingehende Versorgung, Schutzeinrichtung, den Steuerzustand, das Leuchtstofflampen-Vorschaltgerät oder den externen LED-Treiber, Lampenfassungen, die Verdrahtungsanordnung, den internen Treiber und die LED-Stränge. Die erste hilfreiche Frage lautet daher nicht „Welches Teil sollte ich austauschen?“, sondern „Welche genaue TLED-Architektur ist installiert?“
Diese Unterscheidung ist wichtig, weil röhrenförmige LED-Lampen nahezu identisch aussehen können, obwohl sie unterschiedliche elektrische Anschlüsse erfordern. Eine Lampe, die für den Betrieb mit einem kompatiblen Leuchtstofflampen-Vorschaltgerät vorgesehen ist, wird nicht auf dieselbe Weise diagnostiziert wie eine Lampe für den Betrieb ohne Vorschaltgerät. Eine einseitig gespeiste Röhre mit Netzspannung ist nicht mit jeder zweiseitig gespeisten Röhre austauschbar. Das zugelassene Etikett und die Installationsanweisungen – nicht die Röhrenform – bestimmen den nächsten sicheren Schritt.

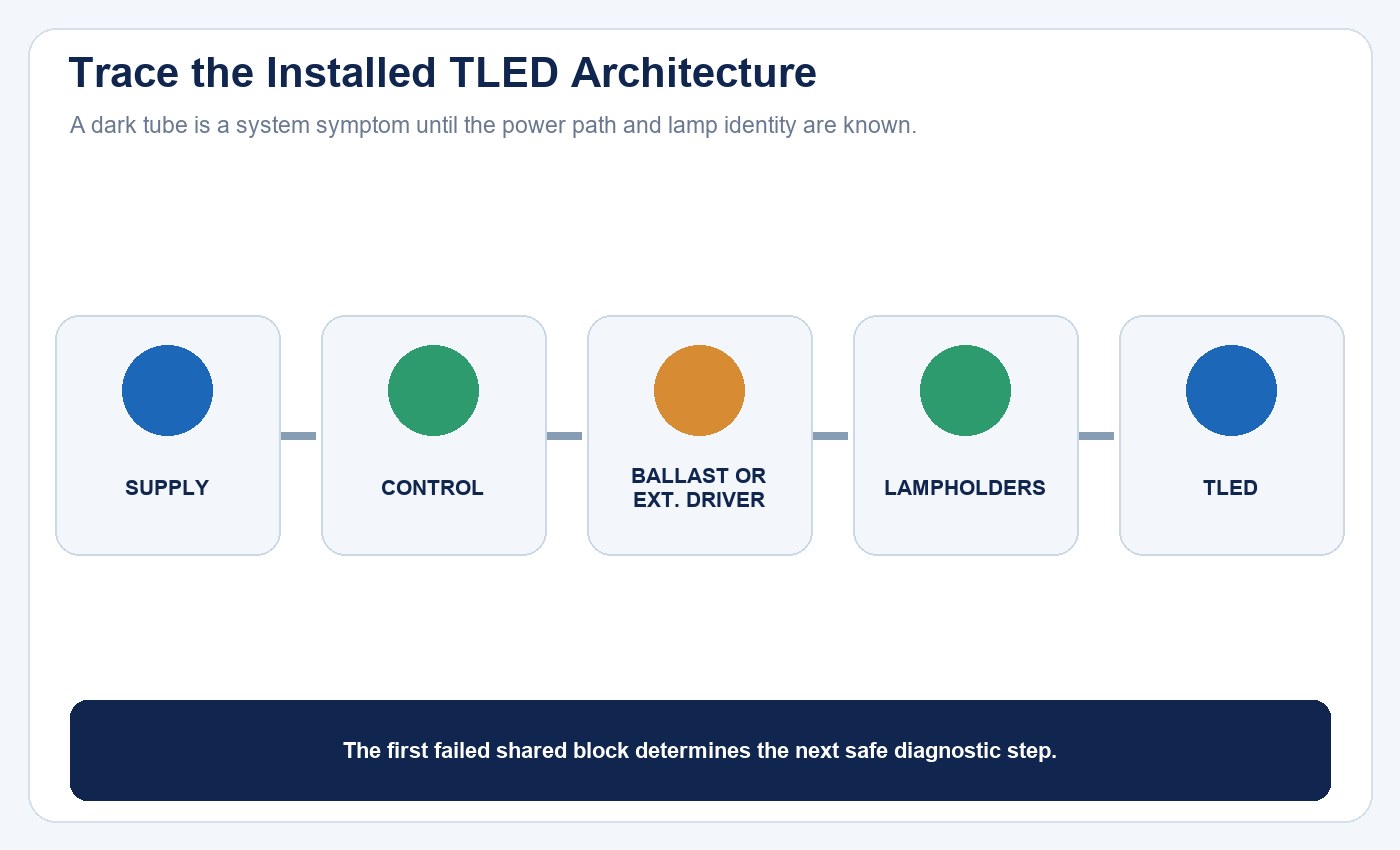

Identifizieren Sie zunächst die installierte Architektur und verfolgen Sie dann den ersten gemeinsamen Block, an dem der erwartete Betrieb ausfällt.
Verwenden Sie den umfassenderen Leitfaden zur Diagnose von LED-Leuchtenausfällen wenn das Produkt nicht speziell eine röhrenförmige Retrofit-Lampe ist. Wenn der Retrofit-Weg selbst noch nicht ausgewählt wurde, beginnen Sie mit der Vergleich zwischen LED-Röhre und Leuchtstoffröhre.
Mit der Identifizierung der TLED-Architektur beginnen
In der gängigen US-Nachrüstterminologie arbeitet eine TLED des Typs A über das vorhandene Leuchtstofflampen-Vorschaltgerät und enthält zudem interne LED-Leistungsumwandlungselektronik. Eine TLED des Typs B verfügt über einen internen Treiber, erhält jedoch Netzspannung, nachdem das Leuchtstofflampen-Vorschaltgerät abgeklemmt wurde. Eine TLED des Typs C wird von einem separaten externen LED-Treiber gespeist. Dual-Mode-Produkte können mehr als eine Anordnung unterstützen, jedoch nur unter den vom Hersteller angegebenen Bedingungen.
Diese Kennzeichnungen beschreiben Architekturen, keine allgemeingültige Pin-für-Pin-Anleitung. Produktkennzeichnungen, Zertifizierungsumfang und regionale Terminologie können abweichen. Vor dem Entfernen einer Abdeckung oder Bestellen eines Ersatzes vollständiges Lampenmodell, Leuchtenkennzeichnung, Modell des Vorschaltgeräts oder externen Treibers, Nennversorgung, Steuerungssystem und jede Nachrüstwarnkennzeichnung erfassen. Installierte Ausrichtung und alle vorhandenen Kennzeichnungen fotografieren, während das Gerät sicher spannungsfrei ist.
Kann die Installation nicht anhand verlaesslicher Dokumentation klassifiziert werden, behandeln Sie sie nicht mehr als routinemaessigen Lampentausch. Eine qualifizierte Person sollte den Stromkreis anhand der Lampenanweisungen identifizieren. Die Vermutung, ob eine Leuchte ueber Vorschaltgeraet oder direkt vom Netz gespeist wird, kann die Lampe beschaedigen und eine Stromschlag- oder Brandgefahr schaffen.
| Architektur | Was im Strompfad verbleibt | Erste Identitätsprüfung | Unsichere Abkürzung |
|---|---|---|---|
| Typ A | Kompatibles Leuchtstofflampen-Vorschaltgerät | Genaue Kompatibilitätsliste für Lampe und Vorschaltgerät | Annahme, dass jedes elektronische Vorschaltgerät funktioniert |
| Typ B | Abzweigversorgung nach einer freigegebenen Umrüstung | Ein-/zweiseitige Einspeisung und Leuchtenkennzeichnung | Unbekannte Kontakte der Lampenfassung unter Spannung setzen |
| Typ C | Passender externer LED-Treiber | Genaue Treiber-Lampen-Paarung und Ausgang | Durch Steckverbinder oder Wattzahl ersetzen |
| Dual Mode | Hängt vom gewählten freigegebenen Modus ab | Kennzeichnung und Anweisungen für diese Betriebsart | Anweisungen aus zwei Betriebsarten mischen |
Das Symptom vor der Teileprüfung definieren

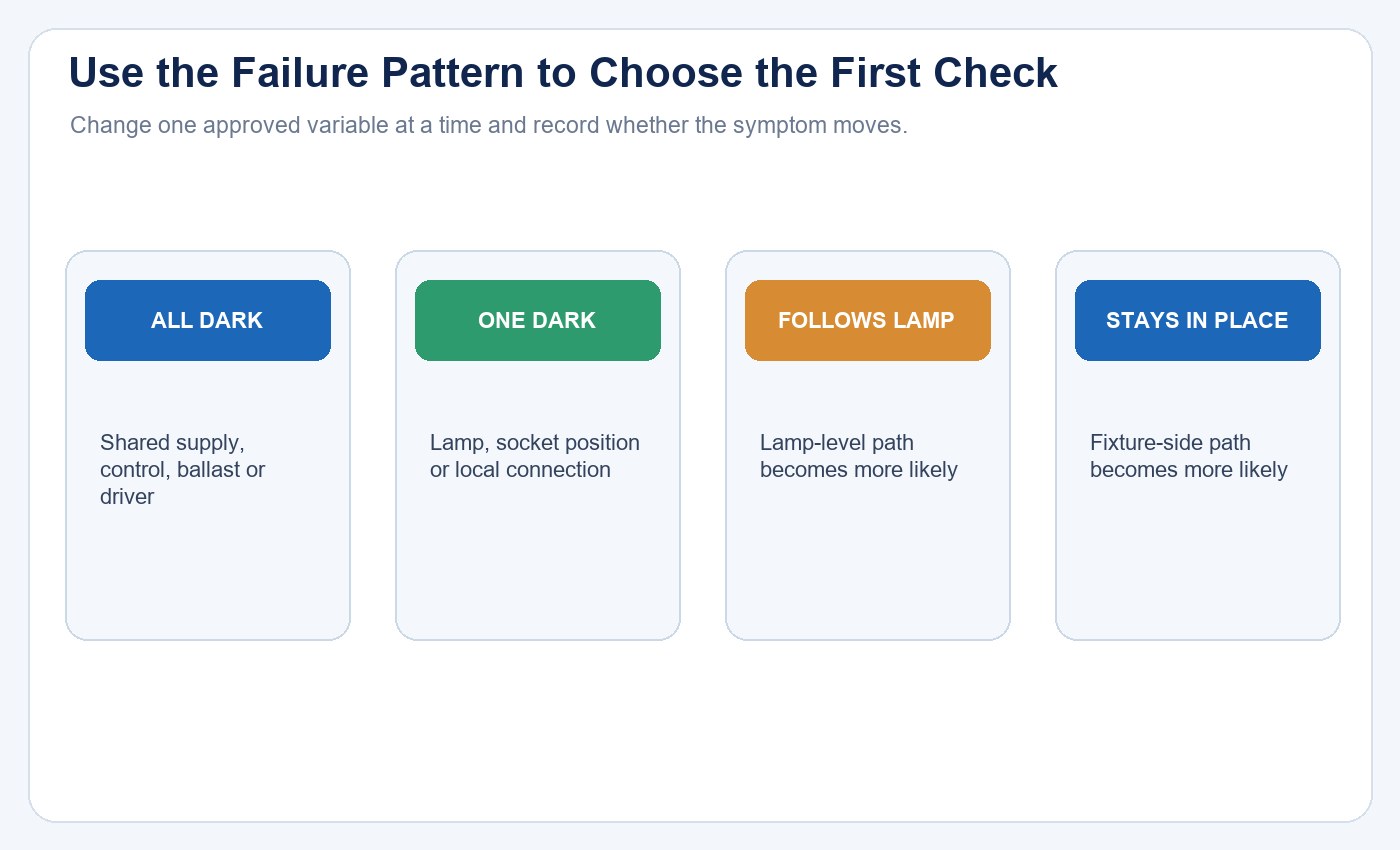

„Funktioniert nicht“ ist für eine effiziente Diagnose zu allgemein. Erfassen Sie, ob eine Röhre oder alle Röhren in der Leuchte dunkel sind. Notieren Sie, ob das Problem unmittelbar nach der Installation begann, nach einer Zeit normalen Betriebs auftrat, einer bestimmten Fassungsposition folgt oder mit der Lampe wandert. Erfassen Sie außerdem Flackern, verzögertes Starten, intermittierenden Betrieb, Teilbeleuchtung, Geruch, Verfärbung, ausgelöste Schutzeinrichtungen oder wiederholte Ausfälle.
Ein Fehler, der jede Lampe betrifft, weist auf ein gemeinsames Element wie Versorgung, Schaltung, Steuerung, Vorschaltgerät oder externen Treiber hin. Ein Fehler, der einer Lampe bei einem freigegebenen Austausch im spannungsfreien Zustand folgt, passt eher zu einem Problem auf Lampenebene. Ein Fehler, der an einer Leuchtenposition verbleibt, weist dagegen auf Lampenfassung, Leiter oder gemeinsame Elektronik hin. Diese Muster grenzen die Suche ein, sind aber für sich allein kein endgültiger Beweis.
| Symptommuster | Erste zu prüfende gemeinsame Grenze | Nachweis, der den nächsten Schritt verändert |
|---|---|---|
| Jede Röhre ist dunkel | Versorgung, Steuerung, Vorschaltgerät oder externer Treiber | Stromkreiszustand und Identität des gemeinsamen Geräts |
| Eine Röhre ist dunkel | Lampe, eine Fassungsposition oder lokale Verbindung | Freigegebener Austausch mit einer Variablen |
| Fehler wandert mit der Lampe | Fehlerpfad auf Lampenebene wird wahrscheinlicher | Dasselbe freigegebene System und dokumentierter Austausch |
| Fehler bleibt an der Position | Lampenfassung, Leiter oder leuchtenseitiger Fehlerpfad | Spannungslose Prüfung und qualifizierte Tests |
Versorgungs- und Steuerungszustand prüfen
Beginnen Sie mit den am wenigsten invasiven Pruefungen. Bestaetigen Sie, dass der betroffene Bereich tatsaechlich eingeschaltet werden soll, dass Zeitplaene und Praesenzsteuerungen den Betrieb erlauben und keine vorgeschaltete Schutzeinrichtung ausgeloest hat. Vergleichen Sie in einer kontrollierten Installation die betroffene Leuchte mit einer nachweislich funktionierenden Leuchte am selben vorgesehenen Stromkreis und im selben Steuerungszustand.
Einen Sensor, Notstromkreis, Dimmer oder Gebäudecontroller nicht überbrücken, nur um die Lampe einzuschalten. Eine Steuerung kann korrekt arbeiten, während Ersatzlampe oder Treiber mit ihrem Ausgang inkompatibel sind. Umgekehrt kann ein Steuerungsfehler eine funktionierende Lampe wie defekt erscheinen lassen. Steuerungseinstellungen und Alarmhistorie vor dem Austausch von Komponenten bewahren.
Eine Sichtpruefung darf erst nach Freischaltung und Bestaetigung eines sicheren Zustands erfolgen. Achten Sie auf lose oder beschaedigte Lampenfassungen, Verfaerbung durch Hitze, gerissene Teile, verschobene Leiter, Kontamination und fehlende Retrofit-Etiketten. Elektrische Messungen, Entfernen von Abdeckungen und Neuverdrahtung gehoeren in die Hand qualifizierten Personals nach freigegebenem Verfahren.
Verwenden Sie bei instabilem oder befohlen ausgeschaltetem Verhalten die Leitfaden zur Kompatibilität von LED-Treibern, Dimmung und Steuerung und die Checkliste zu Flicker, Leistungsfaktor und THD.
Type A: Vorschaltgerät und Kompatibilität verifizieren
Bei einer Lampe des Typs A bleibt das vorhandene Leuchtstoff-Vorschaltgeraet Teil des Betriebssystems. DOE-Leitlinien warnen, dass Vorschaltgeraete und Lampen des Typs A nicht universell kompatibel sind. Zwei optisch identische Leuchten koennen aufgrund frueherer Wartung oder Lieferaustausch sogar unterschiedliche Vorschaltgeraetemodelle enthalten.
Prüfen Sie den genauen Hersteller und das Modell des Vorschaltgeräts anhand der aktuellen Kompatibilitätsliste des Lampenherstellers. Eine allgemeine Aussage wie „funktioniert mit elektronischen Vorschaltgeräten“ reicht nicht aus. Bestätigen Sie Lampenlänge, Vorschaltgerätefamilie, Lampenanzahl, Eingangsbedingungen und alle veröffentlichten Einschränkungen. Auch das Überarbeitungsdatum der Kompatibilitätsliste ist relevant, da sich Lampenelektronik oder Vorschaltgerätevarianten ändern können.
Ein alterndes Vorschaltgerät kann vor der LED-Röhre ausfallen, intermittierendes Starten verursachen oder zum Flackern beitragen. Wenn mehrere Lampen an einem Vorschaltgerät betroffen sind, untersuchen Sie dieses gemeinsame Vorschaltgerät und seine Anschlüsse, statt zunächst jede Röhre auszutauschen. Funktioniert eine bekanntermaßen intakte, freigegebene Lampe in der Position und die verdächtige Lampe nicht, spricht dies eher für die Lampe – jedoch erst, nachdem bestätigt wurde, dass der Austausch für genau dieses Vorschaltgerät zulässig ist.
Entfernen Sie das Vorschaltgerät nicht automatisch, weil eine Lampe des Typs A dunkel bleibt. Dadurch würde sich die Nachrüstarchitektur ändern, und Netzspannung könnte an einer Lampe anliegen, die nicht dafür vorgesehen ist. Eine Umrüstung erfordert eine für die neue Anordnung zugelassene Lampe oder ein zugelassenes Kit, dessen Installationsanweisungen, die richtigen Komponenten und die erforderlichen Kennzeichnungen.
Die Sicherheitsleitfaden zur Installation von LED-Röhren trennt die Retrofit-Identifizierung von der elektrischen Umrüstung, während die Vergleich von T5 Typ A und Typ B zeigt, warum Lösungen mit beibehaltenem Vorschaltgerät und Bypass-Lösungen unterschiedliche Wartungsgrenzen haben.
Type B: Anordnung am Versorgungsende und Lampenfassungen bestätigen
Lampen des Typs B arbeiten, nachdem das Leuchtstofflampen-Vorschaltgerät abgeklemmt wurde, doch „Typ B“ beschreibt keine universelle Anschlussart. Produkte können einseitige oder zweiseitige Speisung verwenden, und die erforderliche Lampenfassungsanordnung hängt von der jeweiligen Ausführung ab.
Leuchtet eine neu installierte Roehre nicht, vergleichen Sie Lampenetikett und Montagezeichnung mit dem dokumentierten Umbau der Leuchte. Bestaetigen Sie, dass die installierte Lampe dasselbe Modell ist, fuer das die Leuchte umgebaut wurde. Eine an einem Ende gespeiste Roehre kann nicht als funktionierend in einer fuer eine andere Anordnung umgebauten Leuchte angenommen werden. Ebenso sind gebrueckte und nicht gebrueckte Lampenfassungen standardmaessig nicht austauschbar; ihre Eignung haengt vom freigegebenen Stromkreis ab.
Ein fehlendes oder falsches Retrofit-Etikett ist selbst eine Prozesswarnung. Die naechste Wartungskraft muss erkennen koennen, dass die Leuchte nicht mehr ihre urspruengliche Leuchtstoffkonfiguration hat und welche Ersatzlampe zulaessig ist. Ist die Stromkreishistorie unbekannt, setzen Sie nicht versuchsweise eine andere Roehre ein. Lassen Sie eine qualifizierte Person den Umbau anhand der zertifizierten Anweisungen pruefen.

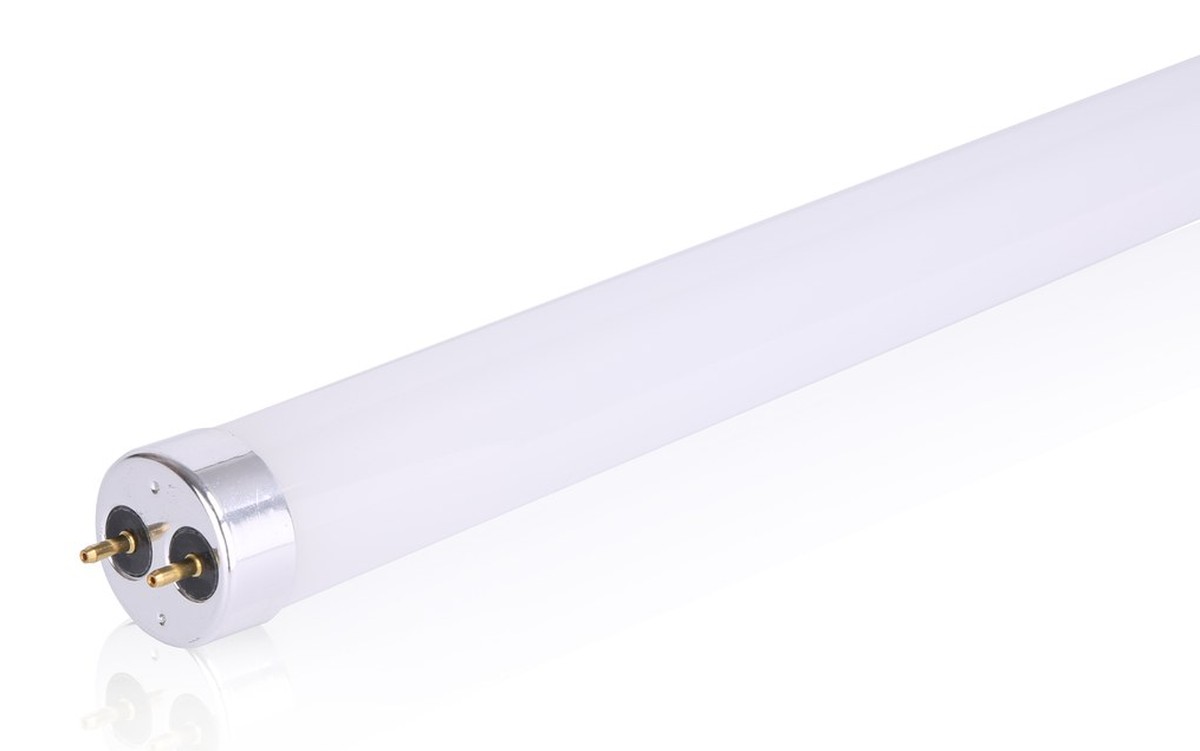

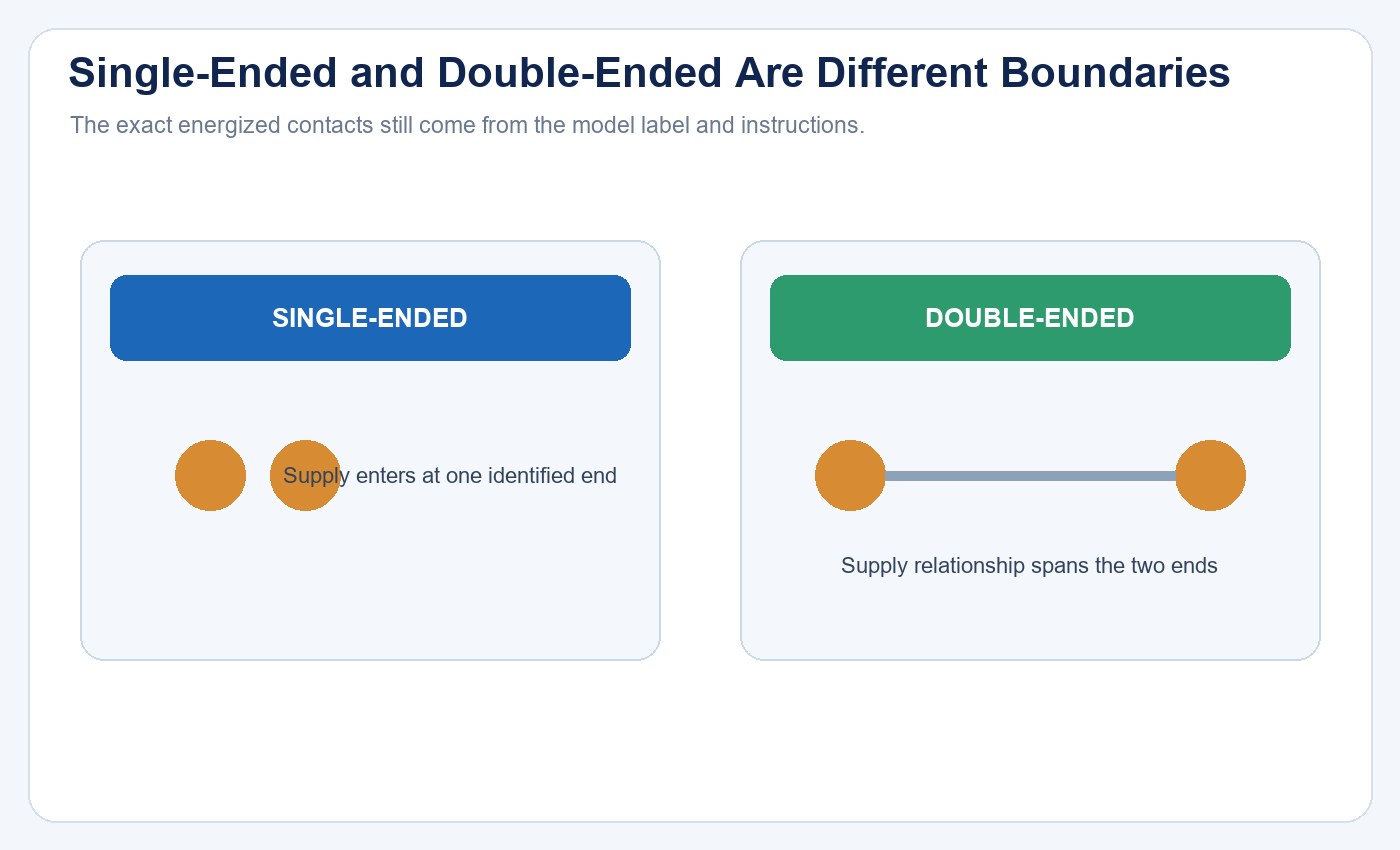

Einseitig und beidseitig gespeist beschreiben unterschiedliche Versorgungsgrenzen, doch die genauen Kontakte und Lampenfassungen ergeben sich weiterhin aus den Modellanweisungen.
Type C: Den externen Treiber einbeziehen
In einem Type-C-System ist der externe LED-Treiber eine gemeinsame und wesentliche Komponente. Eine dunkle Lampe kann aus verlorener Treibereingangsspannung, einer offenen Ausgangsverbindung, einem Treiberschutzzustand, einer inkompatiblen Ersatzröhre oder einem internen Lampenproblem resultieren. Fallen alle an einem Treiber angeschlossenen Röhren gemeinsam aus, verdienen gemeinsamer Treiber und Versorgung bei der Untersuchung Priorität.
Modell des externen Treibers, Eingangsnennwert, Ausgangsbereich, Anzahl angeschlossener Lampen und jede Steuerschnittstelle erfassen. Ersatz muss die freigegebene Treiber-Lampen-Beziehung erhalten. Ein Treiber mit passendem Steckverbinder ist nicht zwingend elektrisch kompatibel. Einen unverifizierten Treiber nicht ersetzen und keine Type-A- oder Type-B-Lampe an einen Type-C-Ausgang anschließen, nur weil die Röhrenabmessungen passen.
Verwenden Sie die Leitfaden zur Auswahl von TLED-Treiber-Stromversorgungen um Ausgangsbereich, thermische Grenzen, Schutz und Versionskontrolle zu überprüfen. Die Leitfaden zu T5-LED-Röhrenkennzeichnungen ist hilfreich, wenn Type A, Type B oder Type A+B in der Produktidentität erscheint.
Kontrollierten Austausch sorgfaeltig einsetzen
Ein kontrollierter Austausch kann einen Lampenfehler von einem Fehler der Leuchte unterscheiden, wenn die Produktanweisungen dies erlauben. Verwenden Sie eine nachweislich funktionierende Lampe des genau freigegebenen Modells, halten Sie die Ausruestung beim Entfernen und Einsetzen spannungsfrei und aendern Sie jeweils nur eine Variable. Dokumentieren Sie Ausgangsposition und Ergebnis.
Folgt das Symptom der verdaechtigen Roehre in eine bekannte funktionierende kompatible Position, wird die Lampe zum Hauptverdacht. Faellt die nachweislich funktionierende Lampe auch an der urspruenglichen Position aus, untersuchen Sie die Komponenten auf Leuchtenseite. Aendert sich das Ergebnis nach einer Bewegung der Lampe, pruefen Sie Kontakt der Fassung, mechanischen Halt und Verbindungszustand, statt anzunehmen, das Problem sei geloest.
Vermeiden Sie wiederholtes unkontrolliertes Tauschen zwischen unbekannten Leuchten. Dies kann Produkte der Typen A, B und C vermischen, eine Lampe der falschen Versorgung aussetzen, Nachweise loeschen und zusaetzliche Fehler schaffen. Stellen Sie jede Lampe, die mit Geruch, Ueberhitzung, sichtbaren Schaeden oder wiederholtem Ausloesen der Schutzeinrichtung verbunden ist, bis zur Pruefung unter Quarantaene.
Flimmern, intermittierende und partielle Lichtsymptome interpretieren
Eine Röhre muss nicht vollständig dunkel sein, um auf ein Problem hinzuweisen. Type-A-Flimmern kann Kompatibilität oder Alterung des Vorschaltgeräts betreffen. Intermittierender Betrieb kann auf eine lose Lampenfassung, Steuerungsinteraktion, thermischen Schutz, Treiberinstabilität oder eine interne Verbindung hinweisen. Teilbeleuchtung kann einen internen Fehler des LED-Strings oder der Verbindung anzeigen, die Schlussfolgerung erfordert jedoch eine Prüfung oder Erprobung auf Produktebene.
Erfassen Sie, ob sich das Symptom mit der Aufwärmzeit, der Umgebungstemperatur, dem Dimmbefehl oder der Leuchtenposition verändert. Leiten Sie aus diesen Beobachtungen keine unbelegten Aussagen zur Ausfallhäufigkeit ab. Ein Feldsymptom kann mehrere Ursachen haben, und dieselbe ausgefallene Komponente kann je nach Architektur unterschiedliche Symptome verursachen.
Ein Nachweispaket vor der Lieferantenprüfung erstellen
Eine brauchbare Lieferantenanfrage umfasst mehr als ein Foto einer dunklen Röhre. Lampenmodell und Datums- oder Loscode, Kennzeichnungen von Leuchte und Vorschaltgerät oder Treiber, Versorgungsmarkt, Steuerungsart, Verdrahtungs- oder Nachrüstdokumentation, Installationsdatum, Betriebshistorie, betroffene Menge und Symptommuster erfassen. Klare Fotos von Wärmespuren oder mechanischen Schäden beifügen, ohne unter Spannung stehende Geräte zu demontieren.
Bewahren Sie bei einem wiederholten Problem ausgefallene und nachweislich einwandfreie Muster auf und dokumentieren Sie jede Ersetzung. Bitten Sie den Lieferanten, die freigegebene Architektur, die Kompatibilitätsgrenze, das Diagnoseverfahren und den Rückgabeanalyseprozess zu benennen. Wenn Sie eine abgegrenzte Prüfung benötigen, Kontaktieren Sie New Lights mit Lampenmodell, Leuchtenkennzeichnung, Modell von Vorschaltgerät oder Treiber, Verdrahtungsdokumentation und Symptomhistorie.
| Dokumentation | Mindestnutzdetail | Warum dies wichtig ist |
|---|---|---|
| Lampenidentität | Fotos von Modell, Los und Kennzeichnung | Bestätigt Architektur und Revision |
| Leuchtenidentität | Host-Leuchte, Vorschaltgerät oder externer Treiber | Definiert den gemeinsamen Strompfad |
| Umrüstprotokoll | Verdrahtungsbetriebsart, Kennzeichnung des Installateurs und Datum | Unterscheidet ursprüngliche von geänderter Leuchte |
| Symptomhistorie | Menge, Zeitpunkt, Position und Wiederholbarkeit | Trennt gemeinsame und lokale Ursachen |
| Kontrollierter Vergleich | Genaues bekanntermaßen funktionierendes Teil und eine geänderte Variable | Macht das Ergebnis interpretierbar |
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern und Leitfaden zur Bewertung von LED-Röhrenlieferanten wenn ein Feldsymptom in die Beschaffungs- oder Produktionssteuerung zurückgeführt werden muss.

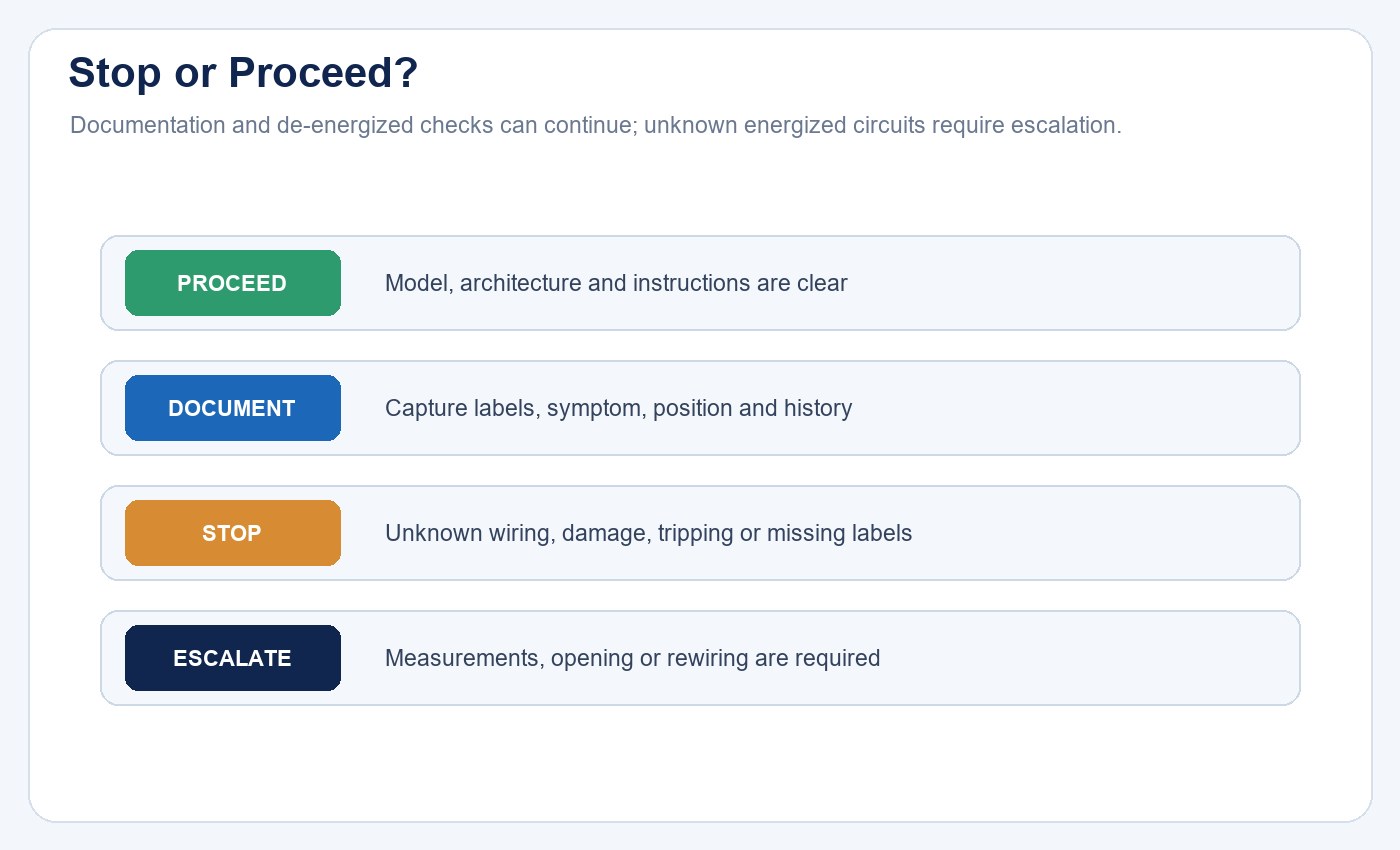

Eine praktische Entscheidung zum Stoppen oder Fortfahren
Mit Dokumentation und spannungsfreiem Vergleich fortfahren, wenn Lampenmodell, Architektur und freigegebene Anweisungen klar sind. An qualifizierte Elektroarbeiten eskalieren, wenn die Architektur unbekannt ist, die Leuchte geändert wurde, Kennzeichnungen fehlen, Leiter oder Lampenfassungen beschädigt sind, Schutz ausgelöst hat oder Messungen und Neuverdrahtung erforderlich sind.
Die zuverlässigste Abfolge zur Fehlersuche ist einfach: System identifizieren, Symptom definieren, Nachweise sichern, nur freigegebene Konfigurationen vergleichen und jeweils nur eine Variable ändern. Sie verhindert, dass aus einer dunklen Röhre eine unsichere, allgemeine Umverdrahtungsmaßnahme wird – und liefert Hersteller oder Installateur genügend Informationen, um den tatsächlichen Fehler zu finden.
Häufig gestellte Fragen
Bedeutet eine dunkle LED-Röhre, dass die Röhre ausgefallen ist?
Nein. Versorgung, Steuerung, Vorschaltgerät, externer Treiber, Lampenfassung, Verdrahtungsanordnung oder Lampe können dasselbe Symptom erzeugen. Architektur identifizieren und kontrollierte Nachweise verwenden, bevor der Fehler zugeordnet wird.
Sollte ich das Vorschaltgerät für Leuchtstofflampen entfernen?
Nicht als allgemeiner Fehlersuchschritt. Lampen des Typs A benoetigen ein kompatibles Vorschaltgeraet, waehrend Systeme der Typen B und C unterschiedliche freigegebene Anordnungen verwenden. Befolgen Sie die genauen Lampen- und Retrofit-Anweisungen.
Kann ich eine einseitig gespeiste Röhre in eine zweiseitig gespeiste Leuchte einsetzen?
Nehmen Sie das nicht an. Die Anordnung des Versorgungsendes und die Anforderungen an die Lampenfassung sind modellspezifisch. Bestaetigen Sie Lampenetikett, Verdrahtungsdiagramm und zertifizierten Umbau vor dem Austausch.
Warum flimmert eine LED-Röhre, schaltet aber dennoch ein?
Mögliche Ursachen sind Kompatibilität oder Alterung des Type-A-Vorschaltgeräts, Steuerungen, lose Verbindungen, Treiberinstabilität oder ein interner Lampenfehler. Erfassen Sie, wann das Flimmern auftritt, und vergleichen Sie das vollständige freigegebene System.
Ist der Austausch des Leuchtstofflampenstarters immer erforderlich?
Es gibt keine universelle Antwort. Die Behandlung des Starters haengt von der urspruenglichen Leuchte und dem genauen Retrofit-Produkt ab. Verwenden Sie die Montageanweisungen des Herstellers statt einer allgemeinen Starterregel.
Welche Informationen sollte ich dem Lieferanten senden?
Vollständiges Lampenmodell und Los, Leuchtenkennzeichnung, Modell von Vorschaltgerät oder externem Treiber, Versorgungs- und Steuerungskontext, Nachrüstdokumentation, Symptomhistorie, betroffene Menge und klare Fotos senden.
Redaktionelle Quellen
- U.S. Department of Energy, LED-Retrofit-Kits, TLEDs und Beleuchtungssteuerungen: Ein Anwendungsleitfaden: https://www.energy.gov/sites/default/files/2017/03/f34/led_troffer_retrofit_guide.pdf
- U.S. Department of Energy, Der Aufstieg von TLEDs: https://www.energy.gov/sites/prod/files/2016/11/f34/truong_tleds_denver2016.pdf
- UL Solutions Code Authorities, FAQs zu UL-zertifizierten LED-Umrüstsätzen für Leuchten: https://code-authorities.ul.com/about/blog/led-retrofit-kits-ul-certified-luminaire-retrofit-kit-faqs/
