Eine ultraschlanke LED-Panelleuchte sollte nicht allein anhand der Gehäusedicke ausgewählt werden. Stellen Sie zuerst fest, ob das Panel hinterleuchtet, kantenbeleuchtet oder in Rahmenbauweise ausgeführt ist. Prüfen Sie dann für die bestellte Konfiguration die genaue Zeichnung, gesamten Deckenfreiraum, Photometrie, Blendberechnung, Treiber, Flimmern, thermische Bedingungen und Montageart.
Diese Unterscheidung ist wichtig, weil ein dünnes Gehäuse dennoch separaten Platz für Treiber, Steckverbinder, Kabelbögen, Steuerungen oder ein Notstrommodul erfordern kann. Es kann auch in die ?ffnung passen, jedoch das Projekt verfehlen, weil Lichtverteilung, Oberflächenerscheinung, Dimmverhalten oder Servicezugang nicht stimmen.

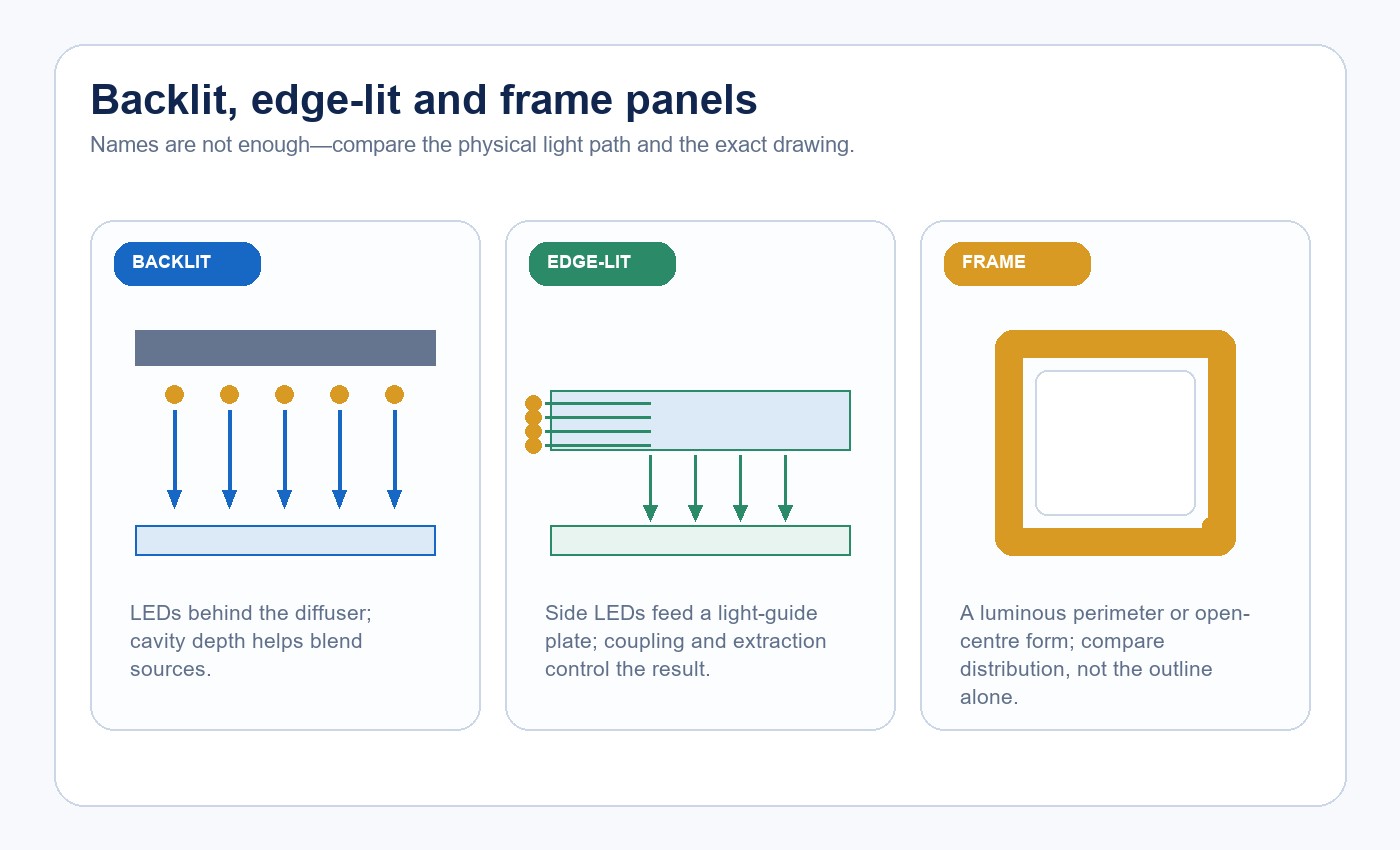

Zuerst die Panelarchitektur bestimmen
Bei einem hinterleuchteten Panel sind LEDs hinter der Leuchtfläche angeordnet und richten Licht auf den Diffusor. Der Hohlraum zwischen LED-Platine und Diffusor hilft, einzelne Lichtquellen zu mischen. Eine Verringerung dieses Abstands verändert die optische Aufgabe: LED-Abstand, Diffusortransmission und Mischtiefe müssen weiterhin sichtbare helle Punkte verhindern.
Ein kantenbeleuchtetes Panel platziert LEDs entlang einer oder mehrerer Kanten einer Lichtleiterplatte. Optische Muster lenken das Licht nach vorn. Diese Anordnung kann ein sehr dünnes Gehäuse ermöglichen, doch das Ergebnis hängt von Kantenkopplung, Lichtleitermaterial, Auskoppelungsmuster und dem thermischen Pfad der seitlich montierten LEDs ab.
Ein Rahmenpanel erzeugt Licht entlang eines Umfangs oder nutzt eine visuelle Form mit offenem Zentrum. Es kann dünn sein, sollte jedoch nicht ohne Vergleich seiner Lichtverteilung und Raumwirkung als Panel mit vollständig leuchtender Fläche behandelt werden.
Für eine Einführung auf Komponentenebene lesen Sie what an LED panel light is. Die Architektur ist der Ausgangspunkt; sie entscheidet für sich allein nicht ?ber Blendung, Flimmern, Lebensdauer oder Installationseignung.
Die Dicke der exakten Zeichnung entnehmen
Dickenangaben müssen mit einem bestimmten Modell und einer bestimmten Zeichnung verbunden bleiben. Die Vergleichsseite von New Lights für schlank/hinterleuchtet ordnet beispielsweise mehrere SE- und BE-Referenzen den Gehäusehöhen 9 mm und 30 mm zu. Diese Werte zeigen, dass gemeinsam präsentierte Produkte dennoch unterschiedliche Architekturen und physische Tiefen haben können; sie sind keine allgemeingültige Regel für alle kanten- oder hinterleuchteten Panels.

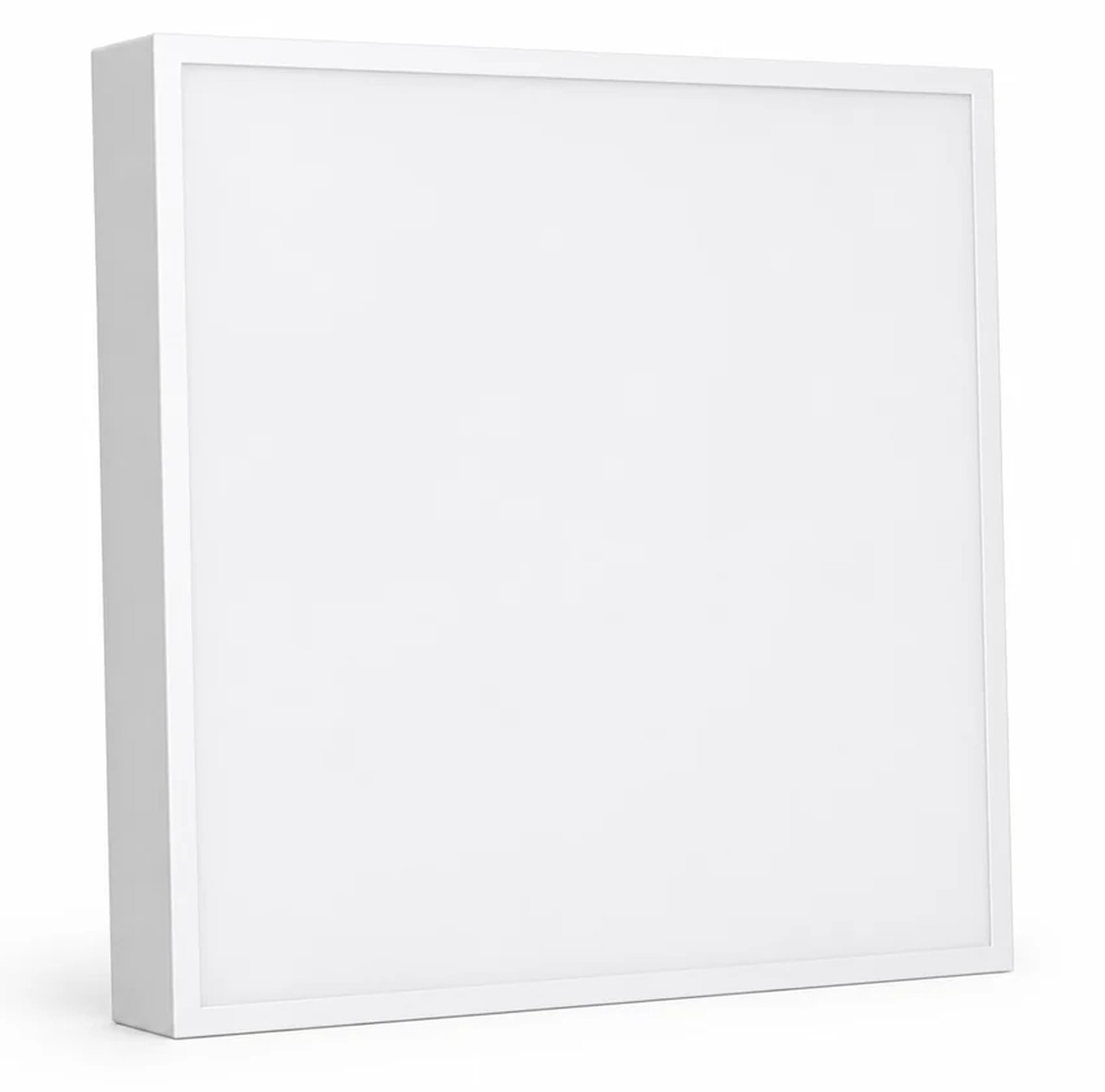

The current Tunable-White-hinterleuchtetes LED-Panel ist ein Ausgangspunkt für eine Produktfamilie. Legen Sie für eine Bestellung Bestellreferenz, Zeichnungsrevision, Außenmaße, Gehäusehöhe, Steckverbinderüberstand, Treiber und Montagesatz fest. Die unterzeichnete Konfiguration ? nicht die Kategorienbezeichnung ? bestimmt, was geprüft wird.
Wenn mehrere Nennmaße verglichen werden, verwenden Sie den LED panel size planning guide um Rastermodul, Außenmaß, ?ffnung und Layoutanforderungen zu trennen.

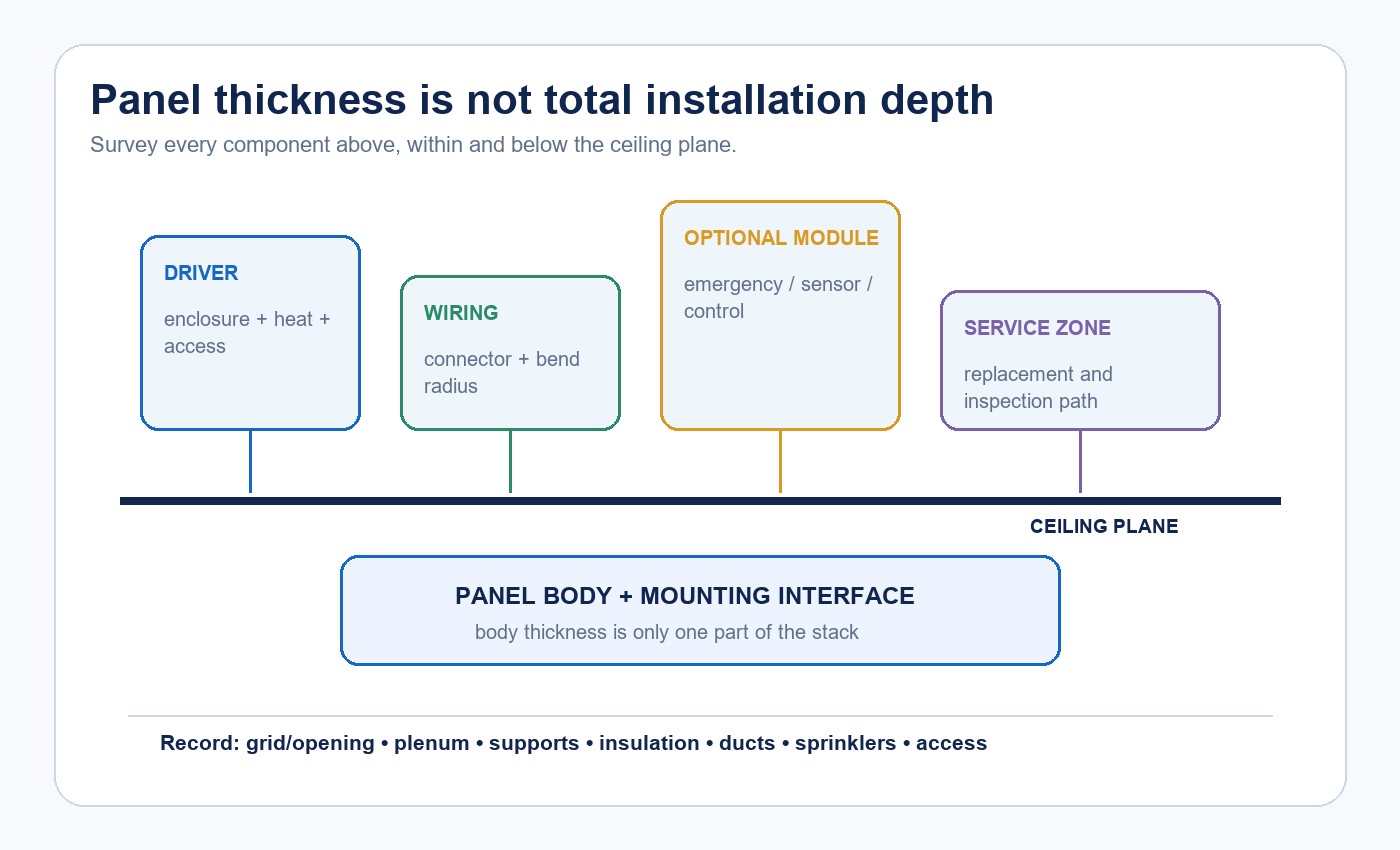

Gesamte Einbautiefe berechnen
Die Höhe des Panelgehäuses ist nur ein Teil des Installationsaufbaus. Ein separater Treiber benötigt Platz für Gehäuse, Steckverbinder, Kabelbiegeradius, Belüftung und künftigen Zugang. Sensoren, Steuerungsschnittstellen und Notausrüstung können weitere Komponenten oberhalb der Deckenebene hinzufügen.
Prüfen Sie Raster oder ?ffnung, Deckenhohlraum, Dämmung, Leitungen, Sprinkler, Befestigungspunkte und Zugangsweg. Dokumentieren Sie, ob der Treiber erreichbar ist, ohne nicht zusammenhängende Bauelemente zu entfernen. Beziehen Sie bei Aufputz- und Pendelanordnungen den freigegebenen Rahmen, Abhängesatz, Baldachin und die Befestigungsgeometrie ein.
Die LED panel installation guide vergleicht Einbau-, Aufbau-, Pendel- und Deckenmontage. Qualifiziertes Personal muss dennoch die genauen Produktanweisungen und die örtlichen Projektanforderungen befolgen.
Bewerten Sie das optische Ergebnis, nicht nur die Leuchtfläche
Ein Panel kann bei direkter Betrachtung gleichmäßig wirken und dennoch am Arbeitsplatz die falsche Lichtverteilung liefern. Auch das Gegenteil ist möglich: Eine akzeptable horizontale Beleuchtungsstärke kann mit störenden hellen Bereichen, Spiegelbildern auf Bildschirmen oder einer schwachen vertikalen Beleuchtung einhergehen.
Verwenden Sie die photometrische Datei des genauen Modells im Projektlayout und bewerten Sie anschließend ein repräsentatives Muster im vorgesehenen Raum. Wenn das Erscheinungsbild wichtig ist, prüfen Sie die Leuchtfläche bei voller Leistung und relevanten Dimmstufen. Vergleichen Sie Variation von der Mitte zum Rand, Nähte, LED-Bilder, Diffusortextur und Farbkonsistenz.
| Entscheidungsfrage | Anzufordernde Nachweise | Was im Pilotprojekt zu prüfen ist |
|---|---|---|
| Erreicht das Layout das Ziel für die Sehaufgabe? | Photometrische Datei und Lichtstromdaten des exakten Modells | Gemessene horizontale und vertikale Beleuchtungsstärke |
| Wirkt das Panel gleichmäßig? | Leuchtdichtebild oder definierte Methode zur Prüfung der Oberflächenuniformität | Hotspots, dunkle Ränder, Fugen und gedimmte Erscheinung |
| Wird Blendung kontrolliert? | UGR-Tabelle oder Berechnungseingaben plus Photometrie | Helligkeit bei großen Ausstrahlwinkeln und Bildschirmreflexionen aus tatsächlichen Positionen |
| Bleibt die Farbe konsistent? | Dokumentation der bestellten CCT, CRI und Farbtoleranz | Angrenzende Panels, Oberflächenausführungen und Dimmzustände |
Ersetzen Sie diese Prüfung nicht durch einen Vergleich von Lichtstrom einer nackten Lampe oder Effizienz. Optik, Montagehöhe, Abstände, Raumoberflächen und Blickrichtung beeinflussen alle das nutzbare Ergebnis.
UGR auf den Raum anwenden, nicht auf eine Überschrift
Die Unified Glare Rating wird zur Bewertung der Unbehaglichkeitsblendung in Innenbeleuchtungsanlagen verwendet. Material der Internationalen Beleuchtungskommission (CIE) zeigt, dass die Berechnung von Quellleuchtdichte, Quellgr??e und -position, Blickrichtung des Beobachters und Hintergrundleuchtdichte abhängt. Eine Produktseitenformulierung wie ?UGR unter 19? benötigt daher die genaue photometrische Grundlage und die Projektbedingungen, unter denen sie angewendet wird.
Fragen Sie, welches Modell und welche Leuchtfläche die Tabelle repräsentiert, welche Abstand-zu-Höhe-Verhältnisse verwendet wurden und ob die Quelle eine stark ungleichm??ige Leuchtdichte aufweist. Führen Sie die Raumberechnung mit dem tatsächlichen Layout aus. Prüfen Sie anschließend die voraussichtlichen Nutzerpositionen einschließlich Bildschirmen und glänzenden Arbeitsflächen, da eine Berechnung nicht jede Reflexion oder lokale Helligkeitsverteilung zeigt.
Flimmern und Dimmung als ein System testen
Die Flimmerleistung wird weder durch das Panelgehäuse noch durch ein Kontrollkästchen ?dimmbar? belegt. Das US Department of Energy erklärt, dass sich die Lichtwellenform mit Treiberlast, Dimmstufe und der vom Dimmer gelieferten Wellenform ?ndern kann. Deshalb müssen genauer Treiber, Steuerung und Betriebszustand mit dem Prüfergebnis verknüpft sein.
Legen Sie Steuerungsmethode und Treiberreferenz fest. Prüfen Sie Anlauf, Stabilität im unteren Bereich, Aussetzer, sichtbare Stufen, akustische Geräusche, Mindestniveau und Wiederherstellung nach Stromunterbrechung. Messen Sie die zeitliche Lichtmodulation bei voller Leistung und repräsentativen gedimmten Stufen, statt sich auf ein Handykameravideo zu stützen.
Die Checkliste zu LED-Flimmern, Leistungsfaktor und THD erläutert, warum diese elektrischen Ergebnisse unterschiedliche Fragen beantworten und nicht gegeneinander ausgetauscht werden sollten.
Thermische Bedingungen und Servicebedingungen bestätigen
Ein schlankes Gehäuse lässt weniger Volumen für Komponenten, doch die Dicke allein sagt die Temperatur nicht voraus. Das Ergebnis hängt von LED-Belastung, Platinanbindung, Rückplattenkonstruktion, Treiberposition, Umgebungstemperatur und der Installationsart des Panels ab.
Dokumentieren Sie den zulässigen Umgebungsbereich und die definierten Temperaturmesspunkte. Betreiben Sie das genaue Panel und den Treiber unter repräsentativen Montagebedingungen, bis die Temperaturen stabil sind. Beziehen Sie Dämmung, eingeschränkte Deckenhohlräume oder nahe Wärmequellen nur ein, wenn sie die vorgesehene Installation widerspiegeln und durch die Anleitung erlaubt sind.
Die Wartbarkeit ist Teil der Entscheidung. Bestätigen Sie, wie Treiber, Steckverbinder und Panel geprüft oder ersetzt werden können, ob die Deckenplatte bewegt werden kann und wie die Produktidentität nach der Installation sichtbar bleibt. Die Leitfaden zum LED-Thermomanagement und zur Validierung der Lebensdauer bietet einen vertieften Nachweisrahmen.

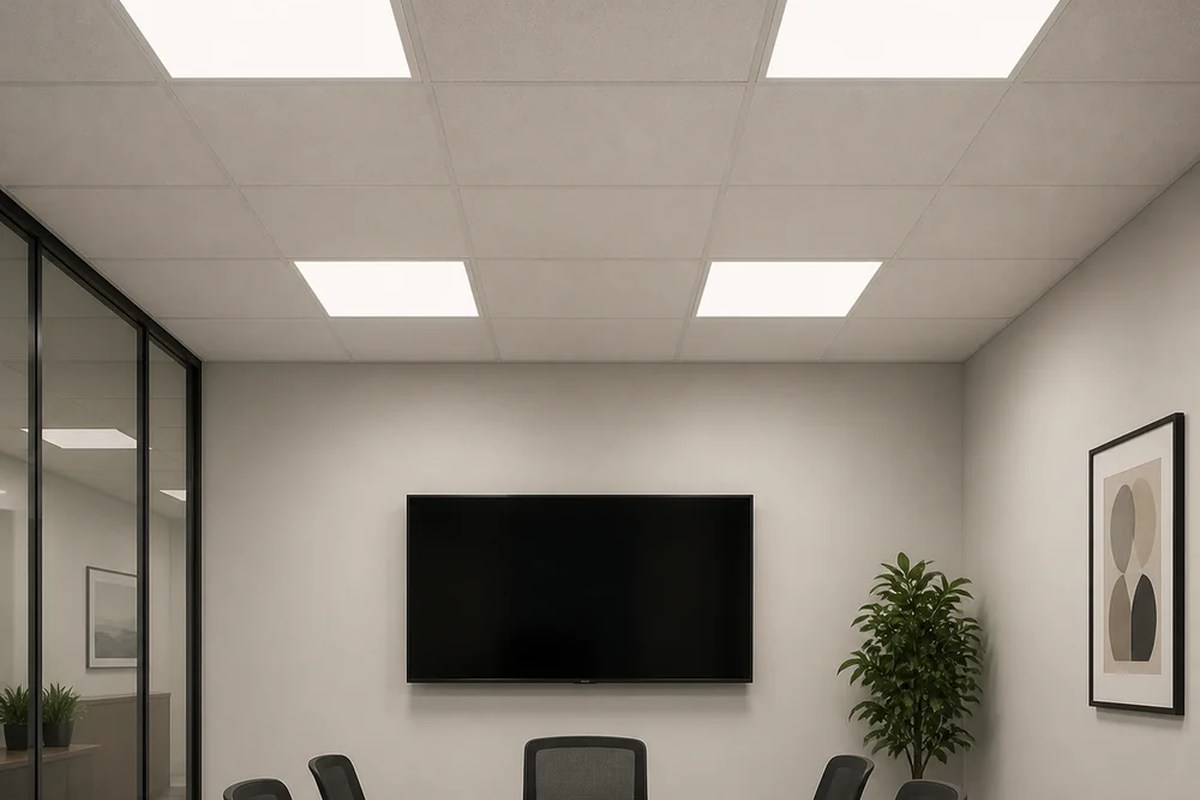

Die bestellte Konfiguration in der tatsächlichen Decke testen
Installieren Sie dasselbe Panel, denselben Treiber, dieselben Steuerungen, Montagesatz und Einstellungen, die für die Produktion vorgesehen sind. Ein praktischer Ersatz validiert die bestellte Konfiguration nicht. Verwenden Sie einen repräsentativen Bereich statt der einfachsten ?ffnung, insbesondere wenn Deckenhindernisse, Bildschirmreflexionen oder Servicezugang im Projekt variieren.
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern um Modellidentität, Prüfzweck, Abnahmekriterien und Ergebnisse zusammenzuführen. Dokumentieren Sie Abweichungen, bevor sie in einem allgemeinen Status „Muster freigegeben“ verschwinden.
Dieselbe Konfiguration freigeben, die Sie genehmigt haben

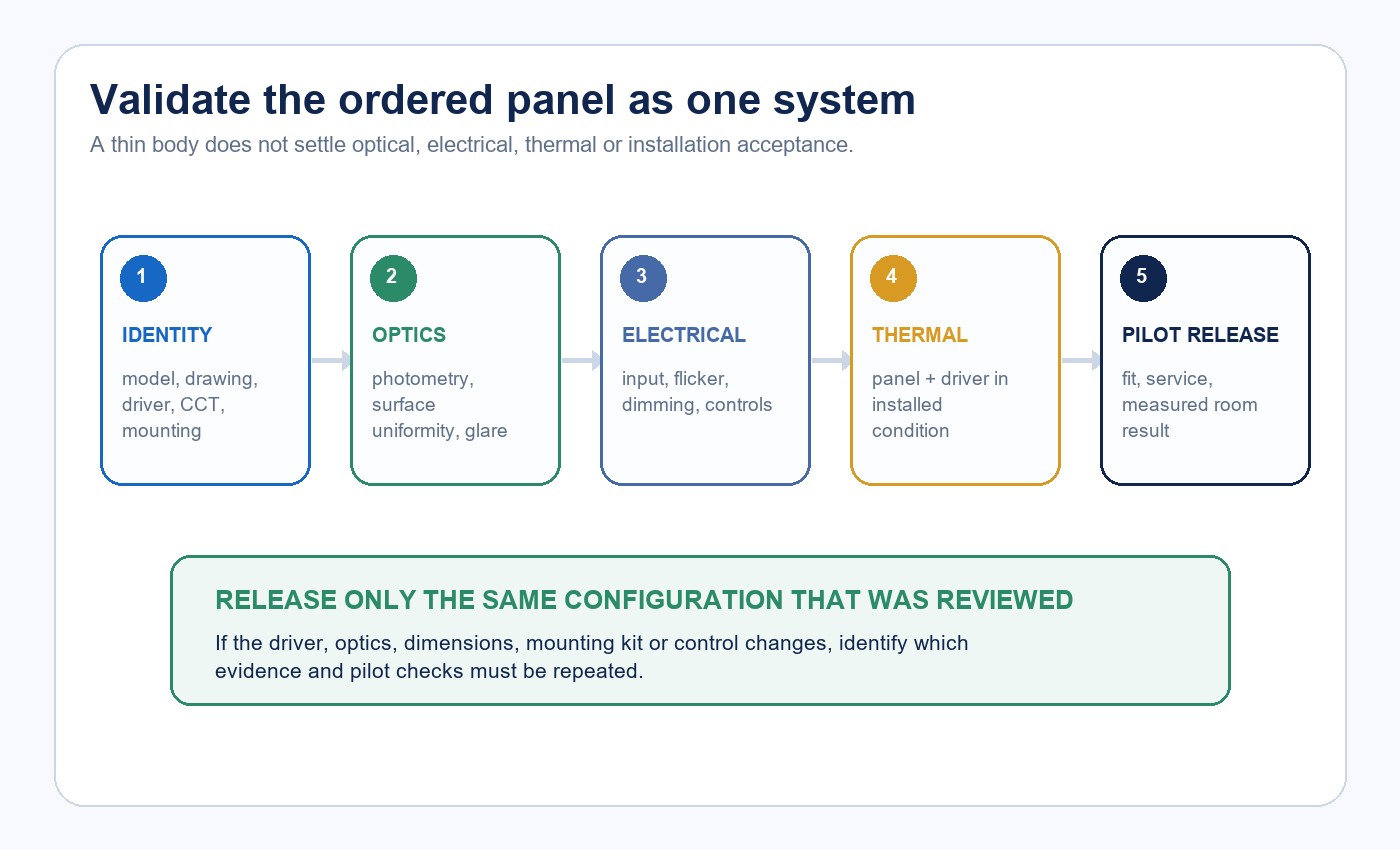

Die Prüfsequenz sollte von Identität ?ber Optik, elektrisches Verhalten und thermische Bedingungen zu einem repräsentativen Pilotprojekt führen. Wenn sich Treiber, Diffusor, LED-Platine, Abmessungen, Montagesatz oder Steuerung ?ndern, identifizieren Sie vor der Annahme der ?nderung, welche Dokumente und Tests betroffen sind.
Für eine umfassendere Auswahlsequenz verwenden Sie den commercial LED panel selection guide. The Project-Grade LED Panels category kann dann verwendet werden, um die aktuellen Ausgangspunkte der Produktfamilie zu vergleichen.
Den Beschaffungsnachweis zusammenstellen
Die RFQ und der Freigabedatensatz sollten eine bestellte Konfiguration statt eines breiten Familienbereichs identifizieren.
| Vor der Freigabe festschreiben | Mindestdokumentation | Freigabe Frage |
|---|---|---|
| Produktidentität | Modell, Zeichnungsrevision, Kennzeichnung und Stücklistenreferenz | Ist die Produktion an die geprüfte Konfiguration gebunden? |
| Mechanische Schnittstelle | Außenabmessungen, Gehäusehöhe, Öffnung, Montagesatz und Gesamtfreiraum | Passt es und bleibt es wartbar? |
| Optische Lichtleistung | Watt, Lumen, Photometrie, CCT, CRI und Blendeingaben | Erfüllen Raumberechnung und Pilotprojekt die Sehaufgabe? |
| Elektrische Anlage | Treiber, Eingang, PF, Dimmprotokoll und Flimmerdaten | Wurde dieselbe Treiber-Steuerungs-Kombination geprüfte |
| Thermische Grenze | Umgebungsbereich, Messpunkte und installierter Prüfzustand | Sind die Temperaturen von Panel und Treiber akzeptabel? |
| Change control | Regel für kontrollierte Substitutionen und erneute Validierung | Was muss wiederholt werden, wenn sich eine Komponente ändert? |
New Lights kann Konfigurations- und Mustergespräche unterstützen, aber die nützliche Ausgangsbasis ist eine abgegrenzte Projektbeschreibung. New Lights kontaktieren mit dem Deckensystem, der Öffnung, der Ziellichtleistung, der Blendanforderung, der Steuerungsmethode, dem Markt und der erwarteten Menge. Die factory and manufacturing overview liefert den Kontext für Gespräche über Produktion und Änderungssteuerung.
Häufig gestellte Fragen
Ist ein hinterleuchtetes LED-Panel immer dicker als ein kantenbeleuchtetes Panel?
Häufig, aber nicht ausnahmslos. Die Architektur beeinflusst den verfügbaren Bauraum, während die genaue Gehäusehöhe aus der Modellzeichnung hervorgeht. Vergleichen Sie Produkte, nicht Bezeichnungen.
Umfasst die Paneldicke den Treiber?
Nicht unbedingt. Dokumentieren Sie Panelgehäuse, Treibergehäuse, Steckverbinder, Kabelbögen, optionale Module und Servicefreiraum getrennt.
Bedeutet ein UGR unter 19, dass die Installation blendfrei ist?
Nein. UGR ist ein berechneter Wert für Unbehaglichkeitsblendung bei definierter Photometrie sowie Raum- und Beobachterbedingungen. Prüfen Sie die genauen Eingangsdaten und berechnen Sie das Projektlayout.
Ist ein hinterleuchtetes Panel automatisch gleichmäßiger?
Nein. LED-Abstand, Mischtiefe, Diffusor, Stromverteilung und Fertigungskonsistenz beeinflussen die Leuchtfläche. Bewerten Sie genaues Muster und Verfahren.
Kann jedes schlanke LED-Panel gedimmt werden?
Nein. Die Dimmung hängt von genauem Treiber, Steuerungsmethode, Lastbereich und Einstellungen ab. Testen Sie die vorgesehene Kombination bei voller und niedriger Lichtleistung.
Wann sollte ein Panelmuster wiederholt werden?
Wiederholen Sie betroffene Prüfungen, wenn eine ?nderung Treiber, LED-Platine, Optik, Abmessungen, Montagehardware, Steuerungen oder eine Bedingung verändert, die die ursprüngliche Freigabe gestützt hat.
