Is the square model the same as a 595 x 595 mm metric panel?

No. The square model is 603 x 603 mm. Measure the actual grid before replacing a metric panel.

Which CCT options are available?

The family is available in 3000 K, 4000 K and 5000 K options. Confirm the ordered CCT and driver before sampling.

Does 20-40 W mean field wattage selection?

No. The 20-40 W value is a configuration range; it does not by itself prove field-selectable wattage. Confirm the ordered rating.

Which model fits a nominal 2 x 4 ft ceiling module?

The 603 x 1213 mm model matches that regional proportion. Verify actual tee spacing, support and access before ordering.

Which dimming methods are shown?

Triac and 0-10 V dimming are shown for the family. Confirm the exact driver and control interface for the ordered configuration.

Is the panel intended for outdoor use?

This family is intended for compatible indoor ceiling installations. No outdoor or IP-rated configuration is specified.

Nordamerikanisches hinterleuchtetes LED-Panel mit CCT-Optionen

Diese nordamerikanische LED-Panelfamilie mit Hinterleuchtung deckt Deckenformate 603 x 603 mm, 303 x 1213 mm und 603 x 1213 mm ab. Jedes Modell kombiniert ein Gehaeuse mit 32 mm mit einer isolierten Nennleistung von 20-40 W und CCT-Optionen 3000 K, 4000 K oder 5000 K.

Ausrichtung auf regionale Deckenmodule: Quadratische, schmale lineare und breite lineare Formate decken Proportionen nordamerikanischer Deckenmodule ab.
Rückseitige Trägeranordnung: Die geformte Rückplatte bietet separate umlaufende Auflagepunkte für das montierte Panel.
Modellspezifische Passform: Jedes Format verfügt über ein eigenes Modell, sodass die Auswahl eines Ersatzes der gemessenen Rastergeometrie folgt.
Klare Leuchtfläche: Ein schmaler weißer Rahmen erhält bei allen drei Proportionen eine einheitliche Deckenbegrenzung.

Panelformate	603 x 603 / 303 x 1213 / 603 x 1213 mm
Nennleistung	20-40 W (Isolated)
Lichtausbeute	110-150 lm/W; anpassbar

CCT-Optionen	3000 / 4000 / 5000 K
Gehäusetiefe	32 mm
Dimmoptionen	Triac / 0-10 V

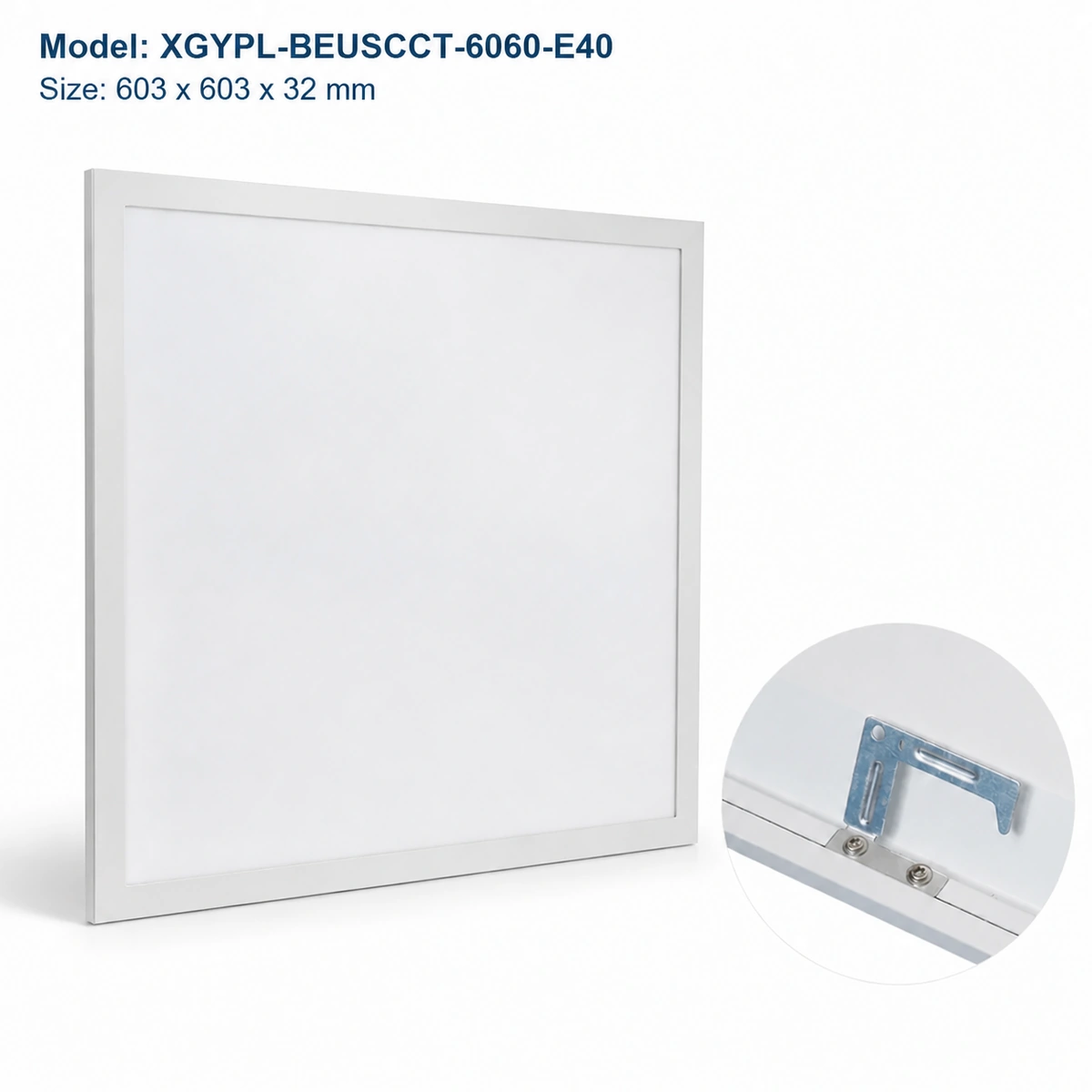

XGYPL-BEUSCCT-6060-E40 white North American LED backlit panel, 603 x 603 x 32 mm

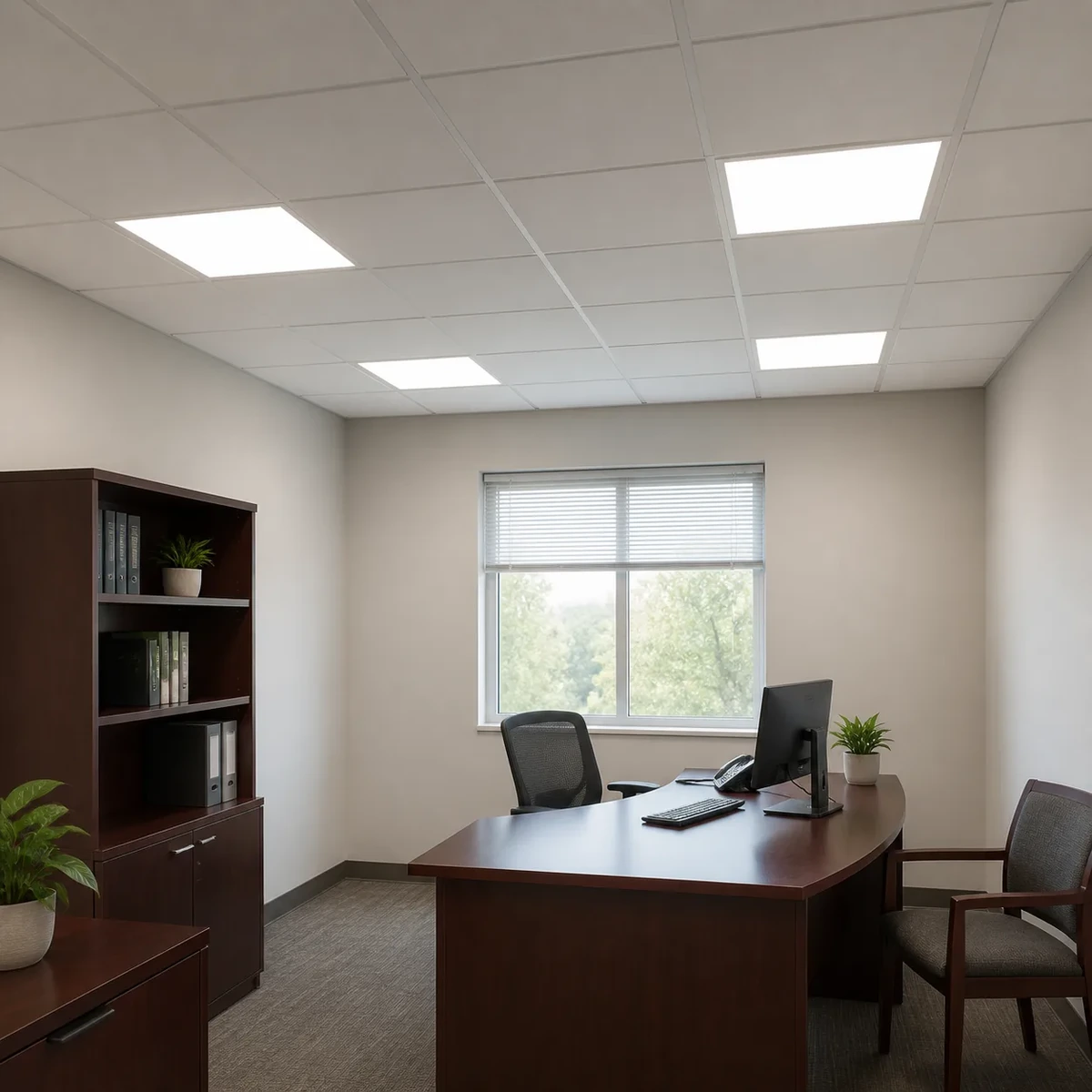

North American LED backlit panels installed in an office ceiling

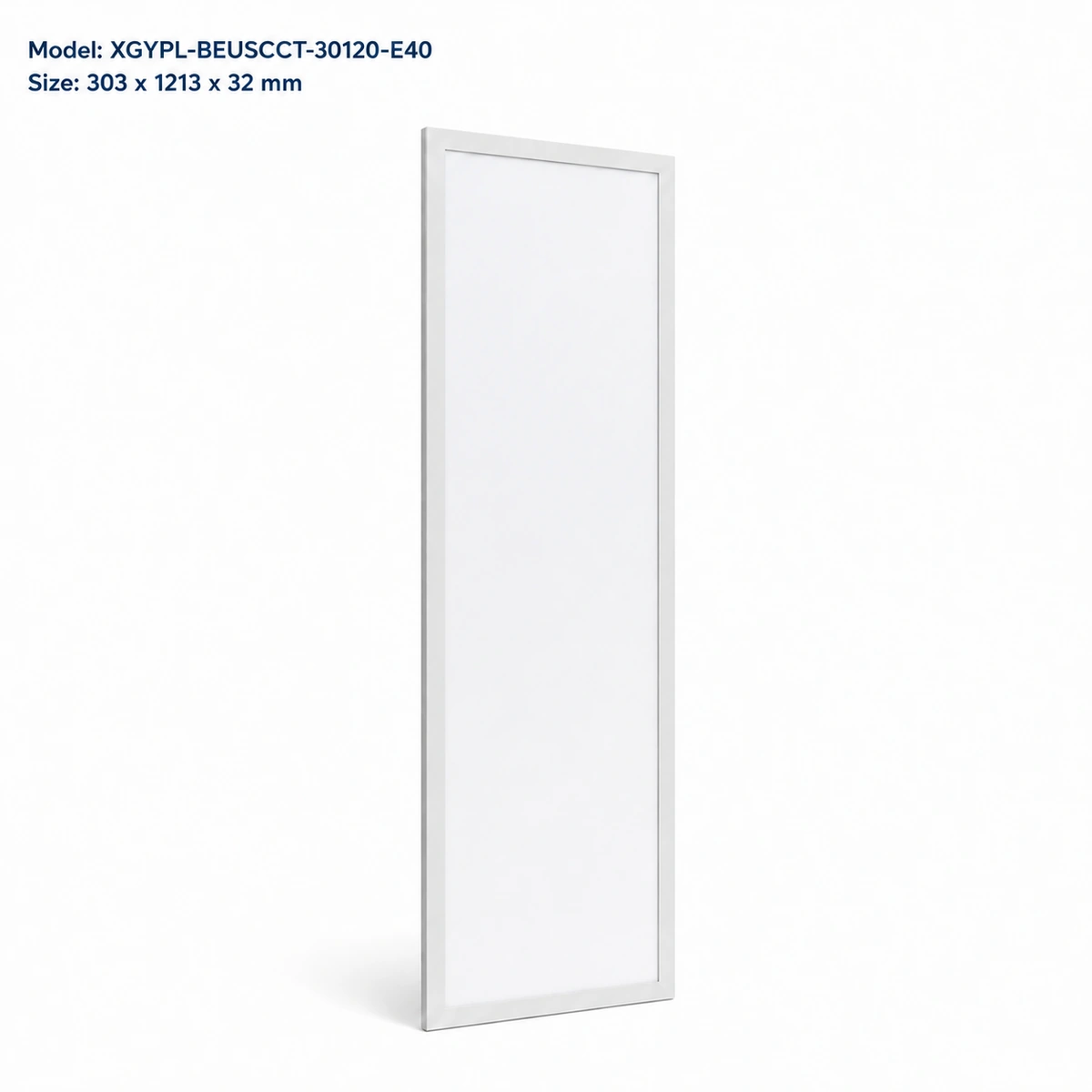

XGYPL-BEUSCCT-30120-E40 white North American LED backlit panel, 303 x 1213 x 32 mm

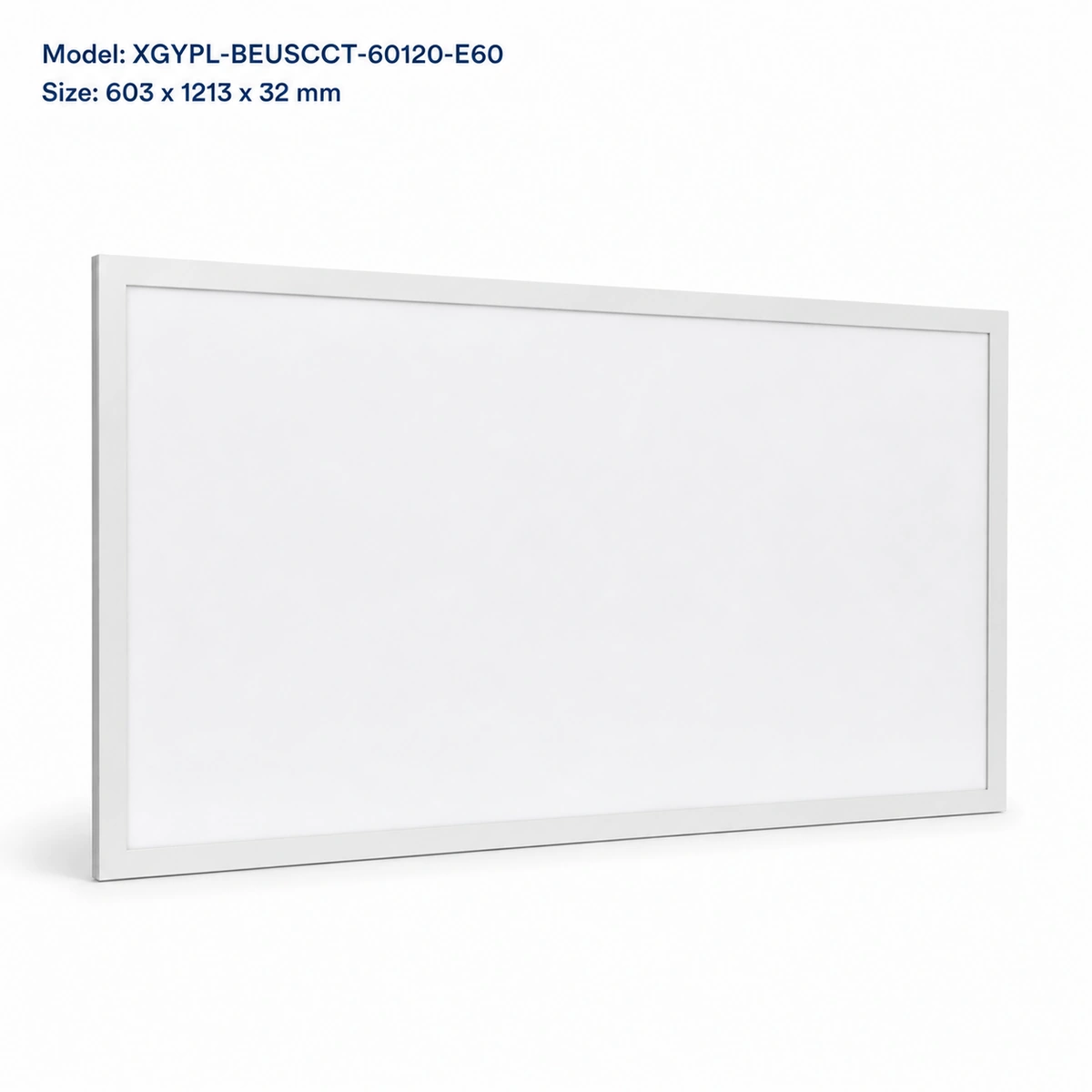

XGYPL-BEUSCCT-60120-E60 white North American LED backlit panel, 603 x 1213 x 32 mm

Technische Daten

Modellspezifikationen

Modell	Abmessungen	Nennleistung	Wirksamkeit	CCT-Optionen	CRI-Optionen	Spannungskennzeichnung	PF
XGYPL-BEUSCCT-6060-E40	603 x 603 x 32 mm	20-40 W (Isolated)	110-150 lm/W	3000/4000/5000 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BEUSCCT-30120-E40	303 x 1213 x 32 mm	20-40 W (Isolated)	110-150 lm/W	3000/4000/5000 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BEUSCCT-60120-E60	603 x 1213 x 32 mm	20-40 W (Isolated)	110-150 lm/W	3000/4000/5000 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9

Serienweite Merkmale: flimmerfrei, Triac- / 0-10 V-Dimmen, 50000 h, Einsatz in Innenraeumen, weisse Oberflaeche und Abstrahlwinkel 112-degree. Die Lichtausbeute ist anpassbar.

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Baugruppe XGYPL-BEUSCCT verwendet einen hinterleuchteten Koerper mit 32 mm. Die Familie ist mit Flimmerfreiheit, Optionen Ra80/90, einer Lebensdauer von 50000 h und Einsatz in Innenraeumen spezifiziert.

Hinweise zur Auswahl und Installation

Messen Sie vor der Auswahl des exakten Modells den tatsächlichen T-Schienenabstand und die verfügbare Tiefe. Bestätigen Sie vor der Freigabe den bestellten Treiber, die Dimm-Schnittstelle und die S- oder U-codierte Version. Betrachten Sie 20-40 W als konfigurierbaren Bereich, nicht als Nachweis einer vor Ort umschaltbaren Wattzahl. Vergleichen Sie für andere Deckenmaße und Projektkonfigurationen unsere LED-Panels für Projektanwendungen.

Empfohlene Anwendung

Anwendungen

Nordamerikanische Büros: Stimmen Sie das gewählte Panelformat auf ein kompatibles Bürodeckenmodul ab.
Schulinnenräume: Verwenden Sie das erforderliche Format und die gewählte CCT in kompatiblen Klassenzimmerdecken.
Ladenausbauten: Stimmen Sie das Panelformat und die gewählte Farbtemperatur auf den Deckenplan des Mieters ab.
Deckensanierungen: Messen Sie vor der Auswahl des entsprechenden Panelformats das vorhandene Raster und die Tragkonstruktion.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Entspricht das quadratische Modell einem metrischen Panel mit 595 x 595 mm?

Nein. Das quadratische Modell misst 603 x 603 mm. Messen Sie vor dem Austausch eines metrischen Panels das tatsaechliche Raster.

Welche CCT-Optionen sind verfügbare

Die Familie ist in den Optionen 3000 K, 4000 K und 5000 K verfuegbar. Bestaetigen Sie bestellte CCT und Treiber vor der Bemusterung.

Bedeutet 20-40 W eine Leistungsauswahl vor Ort?

Nein. Der Wert 20-40 W ist ein Konfigurationsbereich; er beweist nicht allein eine vor Ort waehlbare Leistung. Bestaetigen Sie die bestellte Leistung.

Welches Modell passt in ein nominales Deckenmodul mit 2 x 4 ft?

Das Modell mit 603 x 1213 mm entspricht diesem regionalen Verhaeltnis. Bestaetigen Sie vor der Bestellung tatsaechlichen Abstand der T-Profile, Auflage und Zugang.

Welche Dimmverfahren sind aufgeführt?

Triac- und 0-10 V-Dimmen werden fuer die Familie gezeigt. Bestaetigen Sie den genauen Treiber und die Steuerungsschnittstelle fuer die bestellte Konfiguration.

Ist das Panel für den Einsatz im Außenbereich vorgesehen?

Diese Familie ist fuer kompatible Innenraumdeckeninstallationen vorgesehen. Es ist keine Aussen- oder IP-konfigurierte Variante angegeben.
