Ein LED-Filament ist kein Wolframdraht. Es ist typischerweise eine schmale Halbleiteranordnung aus mehreren LED-Chips, die auf einem Substrat befestigt, elektrisch verbunden und mit Verkapselungs- sowie häufig phosphorkonvertierenden Materialien bedeckt sind.
Der leuchtende Streifen soll das sichtbare Filament einer Gluehlampe nachbilden, erzeugt Licht jedoch durch Elektrolumineszenz in Halbleiterbauelementen - nicht durch Erhitzen eines Metalldrahts bis zum Gluehen.
Genaues Substrat, Verkapselungsmittel, Phosphor, elektrische Verbindung und Gasfuellung unterscheiden sich je nach Konstruktion. Sind diese Details fuer ein Projekt relevant, verwenden Sie den Konstruktionsdatensatz des spezifischen Modells, statt ein typisches Diagramm als Stueckliste zu behandeln.
LED-Filament gegenüber Wolframfilament
Eine Gluehlampe leitet Strom durch einen duennen Wolframdraht. Der elektrische Widerstand erhoeht dessen Temperatur stark, und das heisse Material emittiert sichtbares Licht zusammen mit erheblicher Waerme.
Ein LED-Filament enthält eine Reihenschaltung oder Kombination von Halbleiter-LED-Chips. Wenn der Treiber den erforderlichen Strom liefert, rekombinieren Elektronen und Löcher im Halbleiter und geben Energie als Licht ab. Bei einem weißen Filament wird ein Teil dieser Emission ?blicherweise durch Phosphormaterialien umgewandelt, um das gewünschte weiße Spektrum zu erzeugen.
Die beiden Produkte koennen durch einen klaren Lampenkolben aehnlich aussehen, doch ihre Lichterzeugungsmechanismen und elektrischen Anforderungen unterscheiden sich grundlegend.

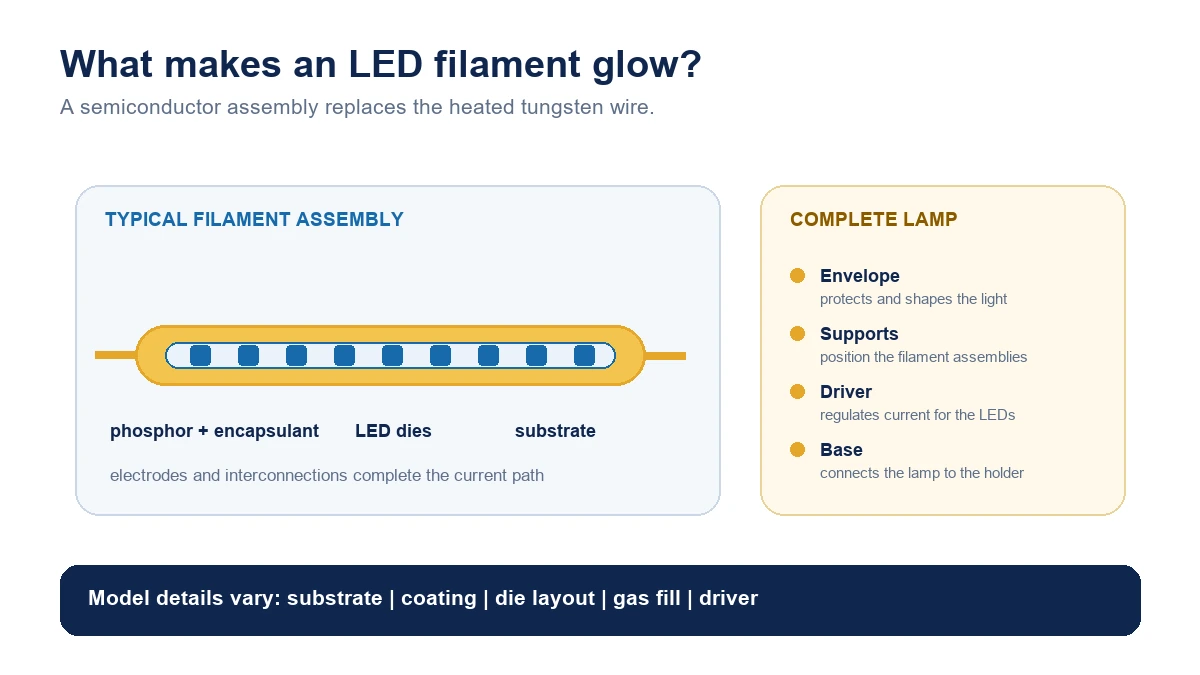

Der typische Komponentenaufbau
| Komponente | Hauptrolle | Was die Bezeichnung allein nicht bestätigt |
|---|---|---|
| LED-Chips | Erzeugt Licht bei Versorgung mit geregeltem Strom | Anzahl der Chips, Belastung, Lichtleistung oder Qualität |
| Trägersubstrat | Positioniert die Chips und unterstützt elektrische, optische sowie thermische Pfade | Glas, Saphir, Keramik oder ein anderes Material |
| Elektroden und Verbindungsleitungen | Leiten Strom durch die Chipreihe | Schaltungslayout oder Schutzmethode |
| Vergussmaterial und Phosphor | Schützen die Baugruppe und wandeln oder formen das abgegebene Licht | Genaue Formulierung, CCT, CRI oder Farbkonsistenz |
| Internes Gas und Glaskolben | Unterstützt Wärmeübertragung, Schutz und optische Form | Gaszusammensetzung oder thermische Reserve |
| Treiber | Wandelt eingehende Leistung um und regelt sie | Dimmung, Flimmern, Leistungsqualität oder Lebensdauer |
1. LED-Chips
Die aktiven Lichtquellen sind kleine Halbleiterchips, die entlang des Filaments angeordnet sind. Sie werden elektrisch verbunden, um das für die Lampenkonstruktion erforderliche Spannungs- und Stromverhalten zu erzeugen.
Anzahl, Typ, Abstand und Belastung der Chips können variieren. Mehr sichtbare Segmente bedeuten nicht automatisch mehr Lichtleistung oder bessere Leistung. Diese Ergebnisse hängen von der vollständigen elektrischen, optischen und thermischen Auslegung ab.
2. Schmaler Träger
Die Chips benötigen eine Struktur, die sie in Position hält und elektrische sowie thermische Pfade unterstützt. Der Fertigungsbericht des U.S. Department of Energy von 2022 beschreibt optisch klare Glassubstrate; bei einigen Filamentkonstruktionen wird auch Saphir verwendet. Begutachtete Studien haben keramische und andere Substratansätze untersucht.
Das Trägersubstrat beeinflusst:
- mechanische Abstützung;
- Lichtaustritt rund um den Streifen;
- Chipplatzierung;
- elektrische Isolierung;
- Wärmeabfuhr;
- Beständigkeit gegen Handhabung und thermische Belastung.
Es gibt keine Grundlage, jedem Filamentleuchtmittel ein bestimmtes Substratmaterial zuzuordnen. Verwenden Sie Konstruktionsnachweise des Modells, wenn das Material fuer eine Spezifikation relevant ist.
3. Elektroden und elektrische Verbindungen
Leitfähige Elektroden werden auf dem Substrat gebildet oder daran befestigt. Die LED-Chips werden ?ber Bondingstrukturen oder andere Verbindungsmethoden angeschlossen, damit Strom durch die Anordnung fließen kann.
Die Filamentenden sind mit internen Trägerdrähten verbunden, die auch die sichtbare Anordnung innerhalb des Lampenkolbens halten. Der vollständige elektrische Pfad führt weiter zum Treiber im Lampensockel.
Ein dekoratives Muster der Trägerdrähte darf nicht als vollständiger Schaltplan interpretiert werden. Treiber und interne Verbindungen bleiben produktspezifisch.
4. Vergussmaterial
Die LED-Chips und Verbindungen benötigen Schutz. Ein transparentes Verkapselungsmaterial umgibt oder bedeckt die Anordnung und hilft, Konversionsmaterialien an ihrem Platz zu halten.
Derselbe DOE-Bericht beschreibt eine Phosphor-/Silikonbeschichtung in einer typischen Filamentkonstruktion und nennt die Beschichtung als Teil der Herausforderung fuer die strukturelle Zuverlaessigkeit. Formulierung, Prozesskontrolle und Qualifizierung gehoeren weiterhin in die individuelle Produktspezifikation.
5. Phosphorumwandlungsmaterial
Viele weiße LED-Filamente verwenden blau emittierende LED-Chips mit Phosphoren, die einen Teil des Lichts in andere Wellenlängen umwandeln. Die kombinierte Emission erscheint wei?. Die Phosphormischung und die optische Auslegung tragen zur Bestimmung von Farbtemperatur, Spektrum und Farbwiedergabe bei.
Das gelbe Erscheinungsbild eines unbeleuchteten Filaments stammt häufig von dieser Konversionsschicht. Seine sichtbare Farbe ist keine vollständige Spezifikation des emittierten Lichts. Zwei gelb beschichtete Filamente können unterschiedliche CCT, Farbqualität und Lichtleistung erzeugen.
Einige farbige oder mehrkanalige Produkte koennen unterschiedliche Chips oder Umwandlungsansaetze verwenden. Uebertragen Sie eine Erklaerung fuer weisse Filamente nicht mechanisch auf jede farbige Dekorlampe.
Was befindet sich im Glaskolben?

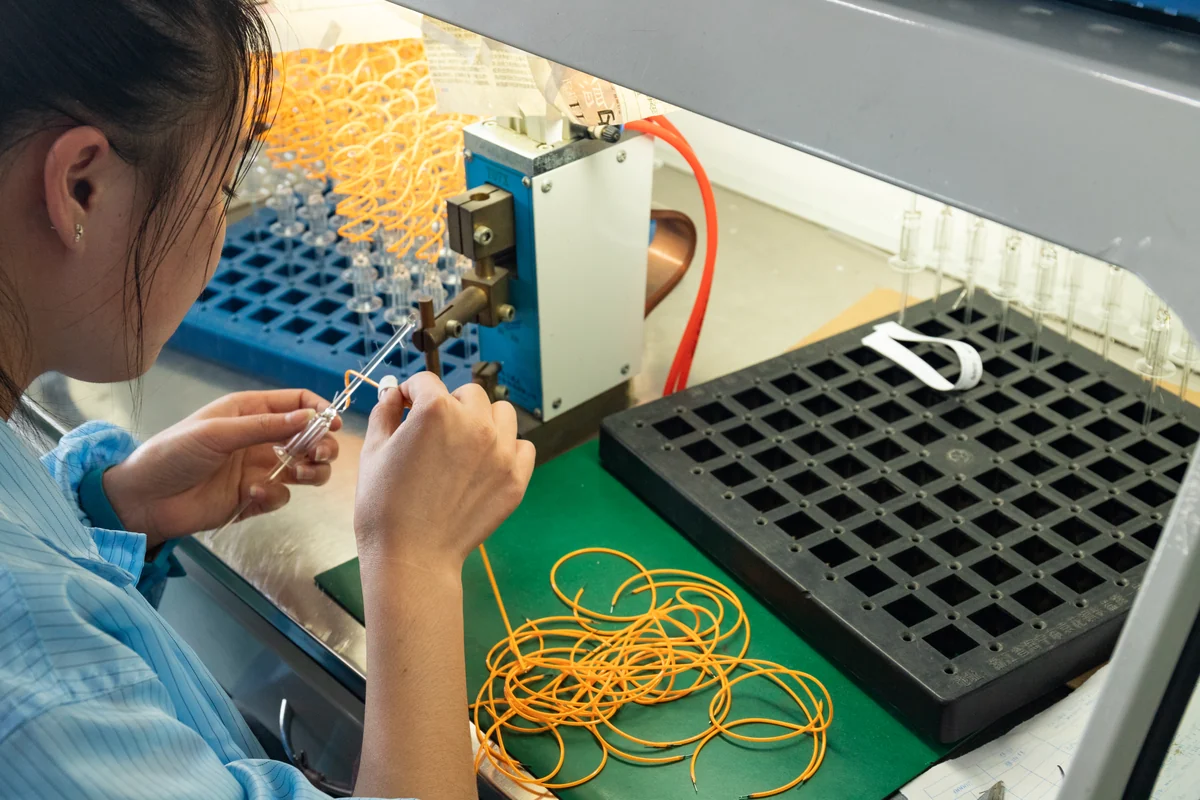

Die sichtbaren Filamentanordnungen sind innerhalb eines Lampenkolbens montiert, ?blicherweise mit internen Trägern und elektrischen Zuleitungen. Der Kolben kann ein ausgewähltes Gas zur Unterstützung des Wärmemanagements enthalten, die Gaszusammensetzung ist jedoch nicht universell.
DOE-Fertigungsleitlinien und begutachtete Studien behandeln in bestimmten Filamentlampenkonstruktionen Gase mit hoher Wärmeleitfähigkeit wie Helium. Chen et al. testeten 2019 verschiedene Heliumanteile in definierten A60-Lampen. Eine Studie im Journal of Luminescence von 2024 verglich Substratabmessungen und Füllgase in einem definierten Testaufbau. Das anwendbare Gas und der Druck bleiben modellspezifisch.
Der Lampenkolben selbst kann mechanischen Schutz, Erscheinungsbild und Wärmeübertragung beeinflussen. Klare, matte, getönte und geformte Kolben können unterschiedliche optische und dekorative Aufgaben erfüllen.
Wo befindet sich der Treiber?
Ein LED-Filament kann normalerweise nicht wie ein Wolframdraht direkt an Netzspannung angeschlossen werden. Die Lampe enthält Treiberelektronik, die die eingehende Elektrizität für die LED-Anordnungen umwandelt und regelt.
In einer Ersatzlampe befindet sich der Treiber typischerweise im oder nahe dem Sockel, wo der Platz begrenzt ist. Seine Auslegung beeinflusst:
- Eingangsspannung und -frequenz;
- Stromregelung;
- Leistungsfaktor und Oberschwingungen;
- Dimmbarkeit;
- Flimmerverhalten;
- thermische Belastung;
- Schutzfunktionen;
- Zuverlässigkeit der kompletten Lampe.
Das sichtbare Filament allein bestimmt diese Eigenschaften nicht. Zwei Lampen mit aehnlichen Kolben koennen unterschiedliche Treiber verwenden und sich an einem Dimmer oder in einer geschlossenen Leuchte unterschiedlich verhalten.
Wie das Filament eine breite Lichtverteilung erzeugt
Herkömmliche LED-Lampen platzieren Emitter oft auf einer Platine nahe dem Sockel und verwenden einen Diffusor. Filamentlampen ordnen schmale leuchtende Streifen in einem klaren oder leicht diffusen Lampenkolben an. Dies kann Lichtemission ?ber einen breiten Richtungsbereich unterstützen und das bei dekorativen Lampen erwartete Erscheinungsbild schaffen.
Ohne photometrische Nachweise sollte sie nicht als vollkommen rundumstrahlend beschrieben werden. Substrat, Chipplatzierung, Beschichtung, Stuetzdraehte, Anzahl und Ausrichtung der Filamente, Sockelschatten und Kolben beeinflussen alle die Verteilung.
Bei einem Projekt, das von einer bestimmten Lichtverteilung abhängt, vergleichen Sie die photometrischen Daten der genauen Lampe in der vorgesehenen Leuchte.
Wärmemanagement ohne herkömmlichen Kühlkörper
Filamentlampen bewahren oft ein klassisches Erscheinungsbild mit klarem Lampenkolben und lassen wenig Raum für den großen Metallkühlkörper, der bei einigen herkömmlichen LED-Lampen zu sehen ist. Wärme muss von den Chips ?ber Filamentstruktur, internes Gas, Kolben und Umgebungsluft abgeführt werden.
Begutachtete Studien zeigen, dass Substratabmessungen, Materialien, Verkapselung und Gas die thermische sowie optische Leistung in den getesteten Auslegungen beeinflussen können. Die praktische Beschaffungslehre lautet nicht, dass ein Material immer am besten ist. Sie lautet, dass das Erscheinungsbild allein die thermische Reserve nicht erkennen lässt.
Beim exakten Produkt prüfen:
- Grenzwerte für die Umgebungstemperatur;
- Eignung für geschlossene Leuchten;
- Betriebsorientierung;
- Nennlebensdauer und Prüfbasis;
- Dimmbedingungen;
- Garantieausschlüsse.
Warum Materialien für Farbe und Zuverlässigkeit wichtig sind
Die Filamentbeschichtung muss Licht durchlassen und umwandeln und zugleich Wärme sowie Betriebsbelastung ?berstehen. Veränderungen bei Phosphor, Verkapselung oder optischen Materialien können Lichtleistung, Farbe und strukturelle Integrität beeinflussen.
Steuern Sie bei B2B-Beschaffung Aenderungen an kritischen Materialien und Prozessen. Ein Muster kann anfangs korrekt aussehen, obwohl seine Konstruktion von der genehmigten Produktionsversion abweicht. Die Spezifikation sollte benennen, welche Substitutionen eine Mitteilung, neue Muster oder erneute Pruefung erfordern.
Nennt ein Lieferant einen Vorteil von Substrat oder Verkapselungsmittel, fordern Sie Test- oder Konstruktionsnachweise an, die dieses Material mit dem behaupteten Ergebnis verbinden. Materialnamen allein sind keine Leistungszusagen.
Checkliste zur Konstruktion für Einkäufer
Wenn die Filamentkonstruktion für Ihr Projekt relevant ist, fordern Sie an:
- vollständiges Modell und Revision;
- Substratmaterial oder freigegebene Beschreibung;
- Anordnung der LED-Chips und elektrische Architektur im zulässigen Offenlegungsumfang;
- Beschreibung des Vergussmaterials und Phosphorsystems;
- Erklärung zum internen Gas, soweit relevant;
- Treiberposition und Steuerungsmethode;
- Nachweise zu Wärme und Lebensdauer;
- Material und Oberflächenfinish des Kolbens;
- Betriebsorientierung und Bedingungen im Gehäuse;
- Anforderungen an die Änderungskontrolle kritischer Komponenten.
Buyers can review the LED filament bulb family and the broader New Lights product range um die relevante Form und Anwendung zu bestimmen. Bei einer Konstruktionsfrage auf Modellebene, Kontaktieren Sie New Lights mit der Ziel-Lampe und dem Material- oder Leistungsmerkmal, das bestätigt werden muss.
Häufig gestellte Fragen
Besteht ein LED-Filament aus Wolfram?
Nein. Es ist eine Halbleiter-LED-Anordnung. Wolfram wird im erhitzten Filament einer Glühlampe verwendet.
Was sind die gelben Streifen in einer LED-Filamentlampe?
Dabei handelt es sich typischerweise um LED-Filamentanordnungen, die mit einer phosphorhaltigen Verkapselung bedeckt sind. Die Beschichtung wandelt einen Teil der LED-Emission um und hilft, weißes Licht zu erzeugen.
Sind die LEDs auf Glas montiert?
Einige Ausführungen verwenden Glassubstrate, während andere Saphir, Keramik oder einen anderen Aufbau verwenden können. Prüfen Sie das genaue Modell.
Enthält jede LED-Filamentlampe Helium?
Keine allgemeingueltige Aussage ist gerechtfertigt. Helium und andere Gasansaetze wurden fuer Waermeuebertragung verwendet oder untersucht, doch die tatsaechliche Gasfuellung ist produktspezifisch.
Wo befindet sich der LED-Treiber?
Bei einer Ersatzlampe befindet sie sich üblicherweise im oder nahe dem Sockel. Der genaue Schaltkreis und seine Position hängen vom Produkt ab.
Bestimmt die Filamentbeschichtung die Farbtemperatur?
Sie trägt zusammen mit der LED-Emission und der optischen Auslegung bei. Die Farbe der unbeleuchteten Beschichtung allein bestimmt weder CCT noch Farbqualität.
Sind LED-Filamente empfindlich?
Sie sind schmale Anordnungen und benötigen mechanischen Schutz, doch Empfindlichkeit und Haltbarkeit sind modellspezifisch. Verwenden Sie Prüfnachweise und Handhabungsanweisungen statt einer allgemeinen Schlussfolgerung.
Redaktionelle Quellen
- U.S. Department of Energy, ?2022 SSL Manufacturing Status & Opportunities?: https://www.energy.gov/sites/default/files/2022-02/2022-ssl-manufacturing-status-opportunities_0.pdf
- Chen et al., ?Optimierung der Heliumfüllung für Wärmeabfuhr und Lumineszenzeigenschaften von A60-LED-Filamentlampen?: https://onlinelibrary.wiley.com/doi/10.1155/2019/6292036
- ?Einfluss von Substratgr??e und Gas auf die thermische und optische Leistung von LED-Filamentlampen?, Journal of Luminescence: https://www.sciencedirect.com/science/article/pii/S0022231323007640
- U.S. Department of Energy, ?LED Basics?: https://www.energy.gov/cmei/ssl/led-basics
