Eine IP65-Kennzeichnung kann ein wichtiger Teil der Spezifikation einer LED-Leuchte sein. Sie zeigt an, dass das Gehäuse für einen definierten Schutz gegen das Eindringen von Staub und Wasser klassifiziert wurde. Sie bedeutet nicht, dass die Leuchte jeder Umweltgrenze entgangen ist.
Aussen- und Industriestandorte bringen Temperaturextreme, Kondensation, UV-Einwirkung, Salz, Chemikalien, Stoss, Vibrationen, Kabelzug und Wartungspraktiken hinzu. Keine dieser Fragen sollte allein anhand des IP-Codes beantwortet werden. Ein verlaesslicher Auswahlprozess beginnt mit der genauen Einwirkung, bestaetigt die gepruefte Gehaeusekonfiguration und prueft anschliessend jede verbleibende Gefahr getrennt.
| Umgebungsfrage | IP65 allein? | Getrennter Nachweis |
|---|---|---|
| Staub und definierter Wassereintritt | Innerhalb der geltenden Klassifizierung | Genauer Bericht und Konfiguration |
| Betriebstemperatur | Nein | Nennbereich und thermische Validierung |
| Kondensation | Nein | Bewertung von Luftfeuchte, Taupunkt und Zyklus |
| UV und Korrosion | Nein | Material- und expositionsspezifische Prüfungen |
| Chemikalien und Reinigung | Nein | Kompatibilitäts- und Nachweise zum Reinigungsverfahren |
| Stoß und Vibration | Nein | Mechanische Klassifizierung oder Projektprüfung |
IP65 als Gehäuseklassifizierung verstehen
IEC 60529 behandelt Schutzarten durch Gehäuse für elektrische Betriebsmittel. Beim bekannten zweistelligen Code behandelt jede Ziffer eine definierte Kategorie des Eindringschutzes. Die Klassifizierung gilt für das geprüfte Gehäuse und die Bedingungen, nicht für eine weit gefasste Marketingbeschreibung wie wasserdicht oder allwettertauglich.
Die Leitfaden zu IP-Schutzarten für LED-Beleuchtung erläutert, wie die beiden Ziffern den Schutz gegen feste Stoffe und Wasser trennen und weshalb die Projektbeanspruchung weiterhin eine eigene Definition benötigt.
Die richtige Beschaffungsfrage lautet: Welches vollstaendige Modell und welche Konfiguration wurden geprueft, und entspricht diese Konfiguration dem angebotenen Produkt? Der Bericht sollte Gehaeuse, Dichtungen, Kabeleintraege, Stecker, Befestigungsmittel und Montagezustand nennen. Ein Kennzeichen ohne Rueckverfolgbarkeit der Konfiguration ist ein schwacher Nachweis.
Gehen Sie nicht davon aus, dass ein ähnlich aussehendes Modell das Ergebnis übernimmt. Eine Änderung von Gehäusematerial, Dichtung, Länge, Steckverbinder, Endkappe oder Montageverfahren kann die Schutzart beeinflussen. OEM-Optionen benötigen eine dokumentierte Prüfung.
Verstehen, was IP65 nicht belegt
IP65 sollte nicht als Schutzart für Eintauchen ausgelegt werden. Sie genehmigt nicht automatisch die Unterflurmontage, Überflutung oder dauerhaft stehendes Wasser. Sie definiert auch nicht allein die Eignung für Reinigungen mit hohem Druck oder hoher Temperatur.
Der Code liefert keinen vollstaendigen Betriebstemperaturbereich, keine Beständigkeit gegen Kondensation, UV-Dauerhaftigkeit, Salzspruehleistung, chemische Vertraeglichkeit, Stossfestigkeit oder Korrosionslebensdauer. Diese Eigenschaften erfordern getrennte Spezifikationen und Nachweise.
Eine IP65-Leuchte kann daher korrekt klassifiziert und dennoch für einen Gefrierraum, eine Küsten-Laderampe, eine Waschzone der Lebensmittelverarbeitung oder eine Chemieanlage ungeeignet sein. Die Abweichung ist nicht zwingend ein Fehler der IP-Schutzart; sie zeigt, dass die gesamte Umgebung nicht bewertet wurde.
Mit der angegebenen Anwendungsgrenze des Produkts beginnen

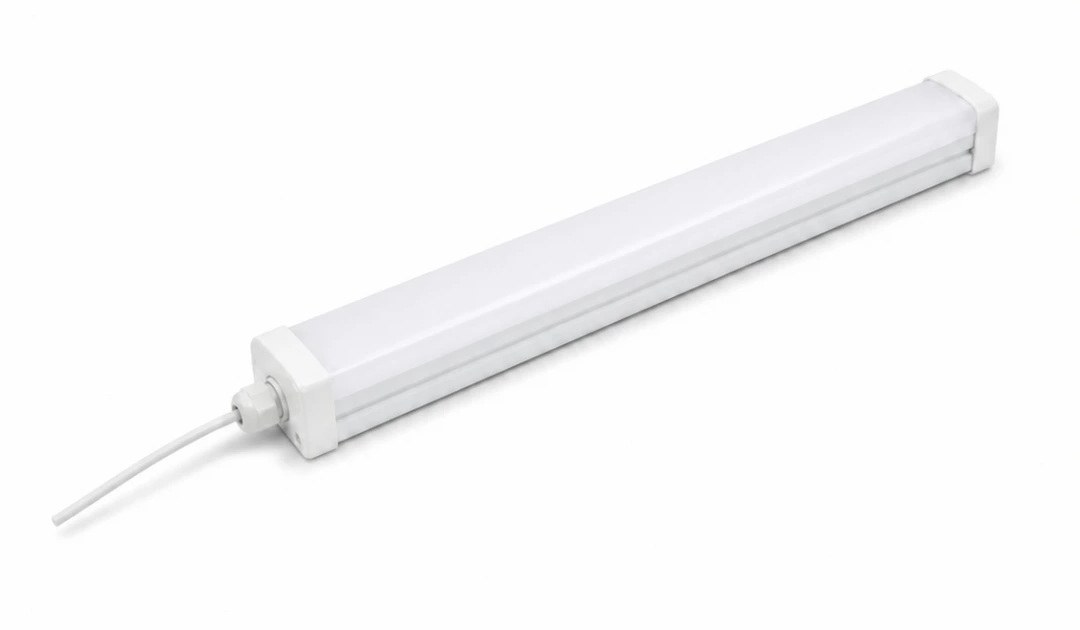

Die aktuelle New Lights IP65 wasserdichte LED-Linearleuchte Die Seite beschreibt eine Basis und Abdeckung aus Voll-PC, direkt montierte SMD-LEDs, abgedichtete Endkappen, einen internen Treiber und eine PG7-Kabelverschraubung. Mit Schrauben befestigte Metallclips ermöglichen die Oberflächenmontage an Wand oder Decke. Die TY-FCG02-Serie bleibt eine Konfiguration innerhalb dieser breiteren aktuellen Familie.
Diese Kennzeichnung für den Innenbereich ist wichtig. Sie verhindert, dass das IP65-Kennzeichen als eigenständiger Nachweis für eine uneingeschränkte Eignung im Außenbereich verwendet wird. Ein überdachter feuchter Innenbereich, eine exponierte Außenwand und eine bodennahe Installation können sehr unterschiedliche Bedingungen hinsichtlich Wasser, UV-Strahlung und Entwässerung mit sich bringen.
Aktueller Modellstatus, exakter IP-Prüfbericht und vorgesehene Installationsbedingungen müssen bestätigt werden, bevor die Serie spezifiziert wird. Die Behauptungen des alten Artikels zu einem IP68-Entlüftungsventil, Graphenkühlung, zehnjähriger Lebensdauer und verbesserter Korrosionsbeständigkeit werden durch die abgerufenen Produktnachweise nicht gestützt und dürfen nicht wiederverwendet werden.
Wasserexposition klassifizieren

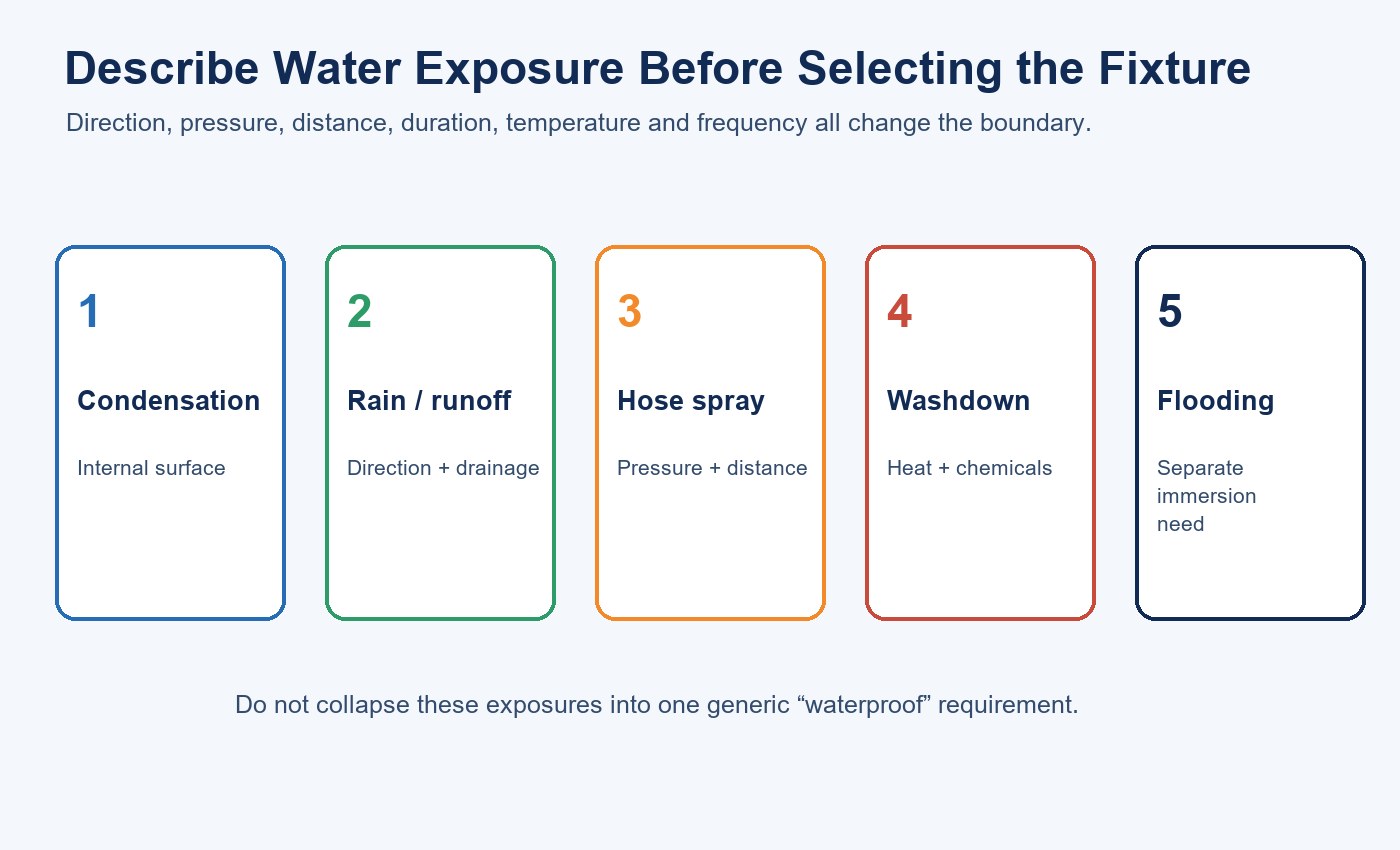

Beschreiben Sie, wie Wasser die Leuchte erreicht. Handelt es sich um gelegentliche Kondensation, windgetriebenen Regen, Schlauchsprühwasser, Reinigungswaschung, Dachabfluss, Pfützenbildung oder vorübergehende Überflutung? Erfassen Sie wahrscheinliche Richtung, Druck, Abstand, Dauer, Häufigkeit und Wassertemperatur.
Die Installation kann die Belastung verstaerken. Wasser, das an einem Kabel entlanglaeuft, kann einen Eintritt erreichen, selbst wenn der Leuchtenkoerper geschuetzt ist. Eine horizontale Kante kann Wasser gegen eine Enddichtung halten. Eine Wand- oder Dachkante kann Abfluss ueber die allgemeine Witterungsbedingung hinaus konzentrieren.
Verwenden Sie die Checkliste für die Installation von Außenbeleuchtung wenn Montage, Kabelführung, Entwässerung und Inbetriebnahme Teil der Entscheidung sind.
Wenn eine Reinigung erfolgt, dokumentieren Sie Düse, Druck, Abstand, Winkel, Wassertemperatur und Reinigungsmittel. Ersetzen Sie die Worte „Wasserstrahl“ nicht durch einen tatsächlichen Vergleich mit der anwendbaren Prüfung und den Produktanweisungen.
| Exposition | Vor der Auswahl festlegen | Zusätzliche Frage |
|---|---|---|
| Regen oder ablaufendes Wasser | Richtung, Entwässerung, Dauer und Häufigkeit | Wird eine Außenmontage unterstützt? |
| Schlauchbesprühung | Druck, Abstand, Winkel und Dauer | Entsprechen die Produktnachweise? |
| Reinigung mit Wasser | Druck, Wärme, Reinigungsmittel und Häufigkeit | Sind die Materialien kompatibel? |
| Pfützenbildung | Tiefe, Dauer und Entwässerung | Kann Wasser an einer Fuge stehen bleiben? |
| Überflutung oder Eintauchen | Tiefe und Zeit | Welche separate Klassifizierung ist erforderlich? |
Staub und Kontamination bewerten
Staubschutz beantwortet nicht jedes Kontaminationsproblem. Feiner leitfähiger Staub, ölige Ablagerungen, Fasern und luftgetragene Chemikalien können Oberflächen, Dichtungen und Wärmeabfuhr unterschiedlich beeinflussen. Ablagerungen können eine verifizierte Entlüftung blockieren, Feuchtigkeit an einer Verbindung halten oder die Kühlung verringern.
Definieren Sie Staubtyp, Konzentration, Reinigungsintervall und ob das Material leitfaehig, abrasiv oder chemisch aktiv ist. Bestaetigen Sie, dass Gehaeuse- und Dichtungsmaterialien der Belastung standhalten. Planen Sie den Inspektionszugang, ohne die Dichtung zu zerstoeren.
Temperatur und Kondensation prüfen
Fordern Sie die Betriebs- und Lagertemperaturbereiche des Produkts an. Prüfen Sie sie gegen Umgebungsbedingungen und die lokale Temperatur an der Leuchte, einschließlich Wärme angrenzender Geräte und gegebenenfalls Solarertrag. Startverhalten bei niedriger Temperatur sowie Batterie- oder Treiberverhalten können getrennte Nachweise erfordern.

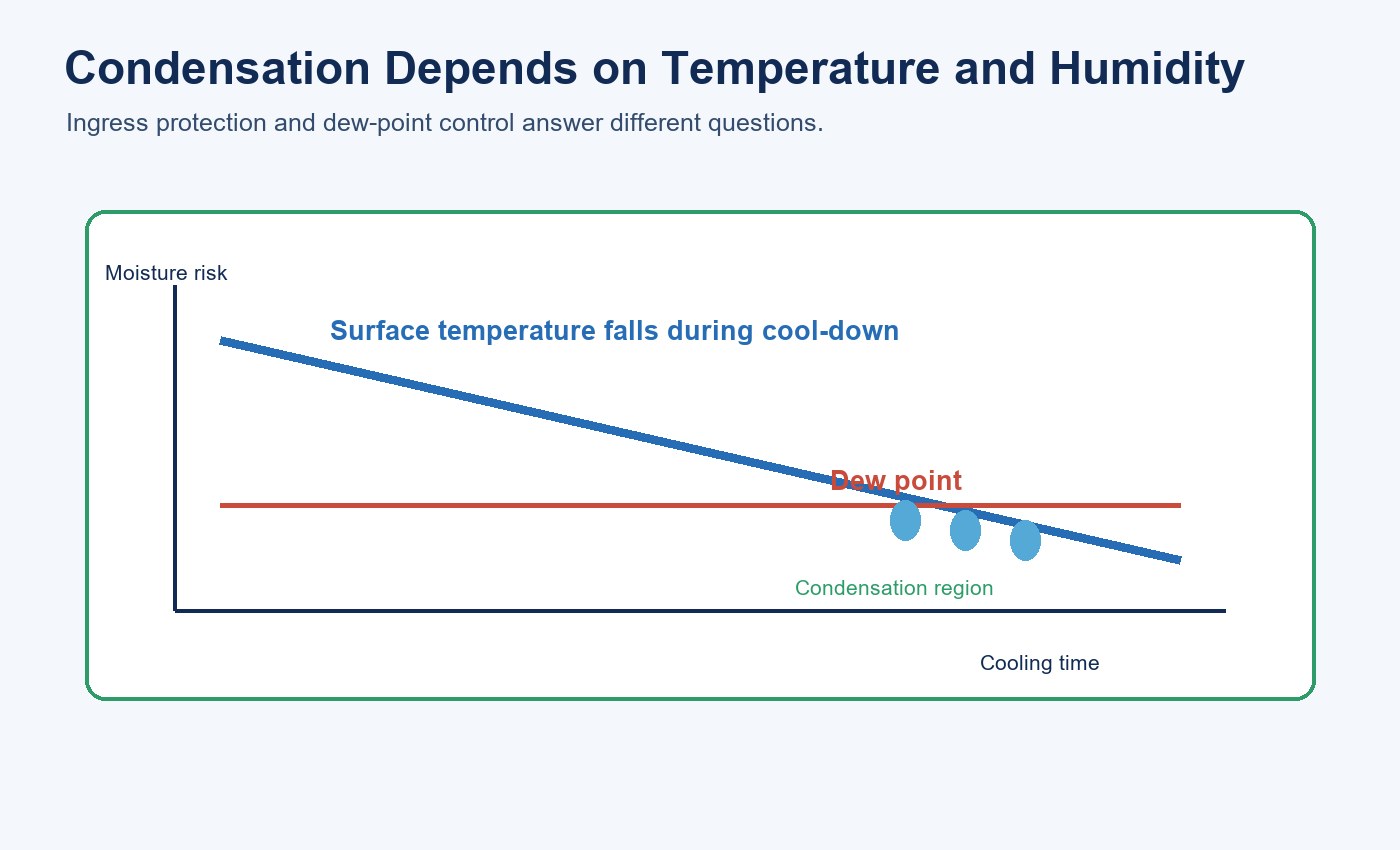

Kondensation ist ein Feuchtigkeits- und Temperaturproblem, nicht einfach ein Problem externen Wassers. Bei Montage oder Wartung eingeschlossene feuchte Luft kann kondensieren, wenn eine Innenflaeche unter den Taupunkt abkuehlt. Wiederholtes Erwaermen und Abkuehlen kann Dichtungen zudem durch Ausdehnung und Zusammenziehen beanspruchen.
Fordern Sie Nachweise zu Temperaturzyklen und Kondensation an, wenn das Projekt schnelle Wechsel, Kühlräume oder häufige Waschzyklen umfasst. Eine Leuchte, die eine statische Dichtheitsprüfung bestanden hat, kann für diese Bedingungen dennoch zusätzliche Qualifizierung benötigen.
Verwenden Sie für kalte Umgebungen die Installationsleitfaden für T8 bei niedrigen Temperaturen um Temperatur-, Kondensations-, Verdrahtungs- und Inbetriebnahmeprüfungen zu strukturieren, ohne röhrenspezifische Ergebnisse auf diese Leuchte zu übertragen.
| Beobachtung von Feuchte | Möglicher Mechanismus | Vor dem Öffnen dokumentieren |
|---|---|---|
| Tropfen nach dem Abkühlen | Interne Feuchte hat den Taupunkt erreicht | Umgebungsfeuchte, Luft- und Oberflächentemperatur |
| Wasser nahe der Einführung | Kabelweg, Sitz der Kabelverschraubung oder lokale Kondensation | Kabelgröße, Zustand der Kabelverschraubung und Expositionsrichtung |
| Feuchte nach der Reinigung mit Wasser | Direkter Eintritt, zurückgehaltenes Wasser oder chemische Schäden | Düse, Druck, Abstand, Wärme und Reinigungsmittel |
| Wiederholte Feuchte nach der Wartung | Beschädigte Dichtung oder fehlerhafte Neuabdichtung | Wartungsdatum, ersetzte Teile und Verschlusszustand |
UV-, Salz- und Chemikalienbeständigkeit prüfen
Sonnenlicht im Aussenbereich kann Kunststoffe, Beschichtungen und Dichtungen altern lassen. Kuestenluft und Streusalze koennen Metalle und Verbindungen angreifen. Reinigungschemikalien, Oele, Ammoniak und Prozessdaempfe koennen Materialien erweichen, quellen lassen, versproeden oder verfaerben.
Stimmen Sie den tatsaechlichen Stoff und die Konzentration mit Materialvertraeglichkeitsdaten oder Projektpruefungen ab. Das Wort korrosionsbestaendig reicht nicht aus. Geben Sie bei relevanter Korrosion Substrat, Beschichtung, Befestigungsmittel und Pruefmethode an.
Wird eine Leuchte in mehreren Kunststoff- oder Metallausfuehrungen angeboten, nehmen Sie keine gleiche Bestaendigkeit an. Die freigegebene Stueckliste muss dem geprueften Muster und Produktionsauftrag entsprechen.
Stoß, Vibration und mechanische Belastung berücksichtigen
IP- und Stoßschutz sind unterschiedliche Eigenschaften. Gabelstapler, Werkzeuge, Bälle, Türen, Maschinenvibrationen oder Zug am Kabel können ein Gehäuse beschädigen, während seine ursprüngliche IP-Kennzeichnung unverändert bleibt. Fordern Sie eine anwendbare Stoßschutzklasse oder Projektprüfung an, wenn mechanische Einwirkung besteht.
Montagezubehör und Abstände müssen die Leuchte tragen, ohne das Gehäuse zu verwinden. Lange lineare Produkte können sich verformen, wenn Clips falsch positioniert sind. Kabelverschraubungen benötigen eine Zugentlastung, damit Bewegung keinen Leckagepfad öffnet.
Auch Transportschäden sind relevant. Prüfen Sie Abdeckungen, Clips, Endkappen und Einführungen vor der Installation. Eine gerissene Ecke oder verrutschte Dichtung kann den vorgesehenen Schutz ungültig machen.

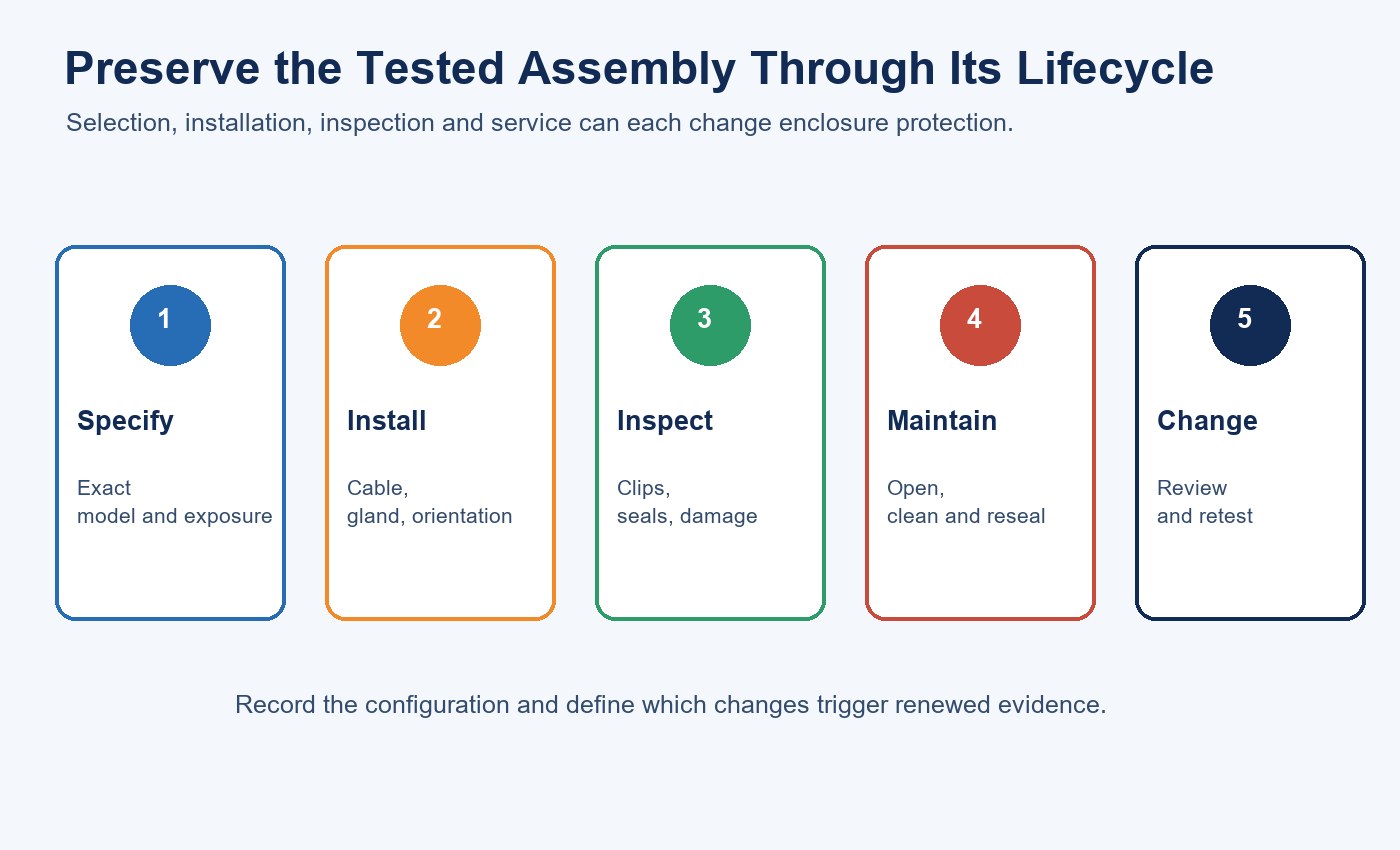

Geprüfte Konfiguration während der Installation erhalten
Verwenden Sie den freigegebenen Kabelbereich und die Komponenten der Kabelverschraubung. Ziehen Sie Eintraege und Befestigungsmittel gemaess Anleitung fest und verschliessen Sie ungenutzte Anschluesse. Bohren Sie keine zusaetzlichen Loecher, ausser die geaenderte Konfiguration ist konstruktiv ausgelegt und validiert.
Beachten Sie Anforderungen an Montageorientierung und Entwaesserung. Bringen Sie Tropfschleifen an, wo sie vorgeschrieben sind. Halten Sie Verbindungen von konzentriertem Abfluss fern, wenn die Anleitung dies verlangt. Pruefen Sie nach der Verdrahtung die vollstaendige Abdichtung vor dem Einschalten.
Jede Wartungsöffnung schafft eine Aufgabe zur erneuten Abdichtung. Reinigen Sie die Kontaktflächen, prüfen Sie die Dichtung auf Schnitte oder bleibende Verformung und ersetzen Sie sie bei Bedarf. Stellen Sie jeden Clip und jedes Befestigungselement wieder her. Die IP-Kennzeichnung garantiert nach mangelhafter Wartung keinen Schutz.

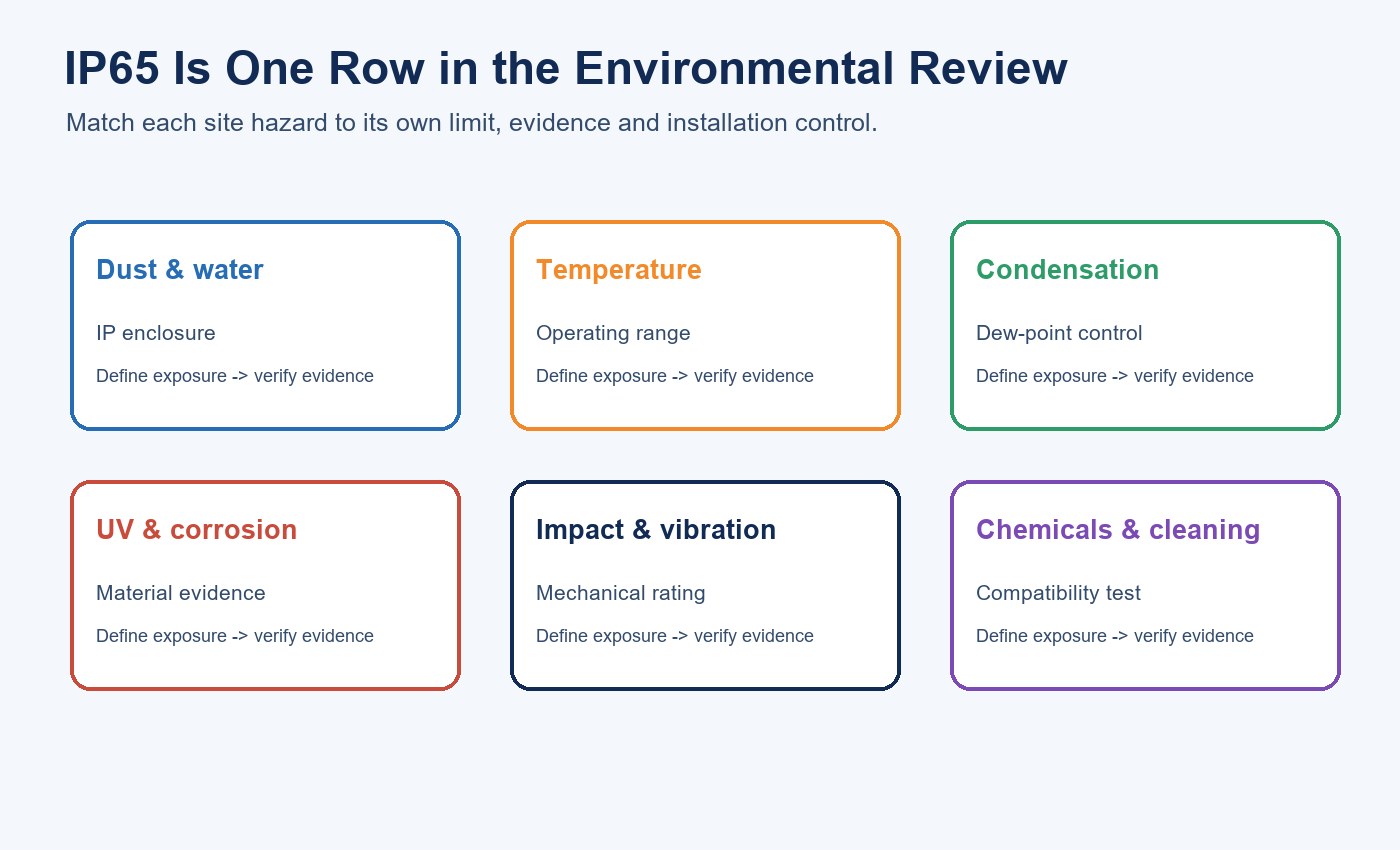

Eine Matrix für die Umgebungsanpassung erstellen
Erstellen Sie fuer jede Standortgefahr eine Zeile: Staub, Wasser, Temperatur, Kondensation, UV, Salz, Chemikalien, Stoss, Vibration und elektrische Exposition. Dokumentieren Sie je Zeile die tatsaechliche Bedingung, Produktgrenze, Nachweisquelle, Montagekontrolle, Wartungsmassnahme und ungeloeste Luecke.
Diese Matrix verhindert, dass ein positives Merkmal mehrere Unbekannte verdeckt. Sie macht Lieferantenvergleiche auch nützlicher: Zwei Produkte können beide IP65 aufweisen, während nur eines die für das Projekt erforderlichen Temperatur- oder Materialnachweise hat.
| Gefährdung | Baustellenbedingung | Erforderliche Nachweise | Installationskontrolle | Offene Fuge |
|---|---|---|---|---|
| Wasser | Richtung, Druck, Dauer | Zutreffender Einhausungsbericht | Ausrichtung der Einführung und Entwässerung | Nicht geklärte Exposition dokumentieren |
| Temperatur | Minimum, Maximum, Zyklen | Betriebsbereich und thermische Prüfung | Freiraum und lokale Wärmequellen | Sicherheitsmargen bestätigen |
| UV oder Salz | Dosis, Abstand, Standort | Material- oder Korrosionsnachweis | Abschirmung und Auswahl der Hardware | Prüfintervall festlegen |
| Chemikalien | Stoff, Konzentration, Reinigung | Kompatibilitätsdaten oder Versuch | Freigegebenes Mittel und Verfahren | Ersetzungen erneut prüfen |
| Stoß oder Vibration | Lichtquelle, Energie, Frequenz | Klassifizierung oder Projektprüfung | Halterungen, Abstände und Zugentlastung | Auf Schäden überwachen |
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern um das genaue Modell und den Prüfaufbau zusammen mit dem Freigabeprotokoll aufzubewahren. Die Checkliste für Werksaudits bei Beleuchtungslieferanten erweitert die Prüfung auf eingehende Teile, Montage und Änderungssteuerung.
Stellen Sie für eine abgegrenzte Prüfung das genaue Modell, den Standort, die Wassereinwirkung, den Temperaturbereich, die Luftfeuchtigkeit, den Reinigungsprozess, Chemikalien, die Montageausrichtung und Kabeldetails bereit, wenn Sie Kontaktieren Sie New Lights. Die Eignung kann dann anhand einer definierten Umgebung statt anhand einer allgemeinen Wasserdichtigkeitsbehauptung bewertet werden.
Schutz über die Zeit erhalten
Planen Sie Inspektionen entsprechend der Umgebung und den anwendbaren lokalen Anforderungen. Achten Sie auf gerissene Abdeckungen, lose Clips, beschaedigte Verschraubungen, Korrosion, blockierte Entwaesserung, Dichtungsverformung und innere Feuchtigkeit. Reinigen Sie nur mit freigegebenen Methoden und Mitteln.
Die Leitfaden zur Planung von Beleuchtungswartung und Ersatzteilen hilft, freigegebene Kabelverschraubungen, Dichtungen, Clips und Gehäuse nach der Installation zu erhalten. Ergänzen Sie bei Lagern Zugang und Betriebsbedingungen aus der RFQ-Checkliste für Lagerbeleuchtung.
Dokumentieren Sie Fehler nach Ort und Konfiguration. Wiederholte Feuchtigkeit an einem Ende kann auf Probleme mit Orientierung oder Kabeleintritt hinweisen; weit verbreitete Dichtungsschaeden koennen auf chemische Unvertraeglichkeit oder Montagekontrolle hindeuten. Beheben Sie die Ursache und pruefen Sie betroffene Konfigurationen bei Bedarf erneut.
Prüfen Sie die Konfigurations- und Produktionskontrollen des Lieferanten zusammen mit dem Seite zu den Werks- und Fertigungskapazitäten von New Lights.
Häufig gestellte Fragen
Kann eine IP65-LED-Leuchte im Außenbereich eingesetzt werden?
Nur wenn der Hersteller diese Nutzung unterstützt und die gesamte Umgebung innerhalb der dokumentierten Produktgrenzen liegt. IP65 allein belegt weder UV-, Temperatur-, Korrosions- noch Montageeignung.
Ist IP65 für intensive Reinigung geeignet?
Nicht automatisch. Vergleichen Sie tatsaechlichen Druck, Abstand, Temperatur, Dauer und Chemikalien mit den Produktnachweisen und der anwendbaren Anforderung.
Kann eine IP65-Leuchte eingetaucht werden?
Leiten Sie die Eignung zum Eintauchen nicht aus IP65 ab. Legen Sie den für Überflutung oder Untertauchen erforderlichen Schutz separat fest und verifizieren Sie ihn.
Verhindert IP65 Kondensation?
Nein. Kondensation hängt von Feuchte, eingeschlossener Luft, Oberflächentemperatur und Temperaturzyklen ab. Getrennte Maßnahmen oder Nachweise können erforderlich sein.
Umfasst IP65 Stoßfestigkeit?
Nein. Mechanische Einwirkung und Vibration erfordern eigene Schutzarten oder Prüfungen.
Wann kann eine IP-Schutzart im Betrieb unzuverlässig werden?
Schaeden, falsche Kabeleintraege, fehlende Clips, veraenderte Loecher, gealterte Dichtungen und schlechte Wiederabdichtung nach der Wartung koennen die gepruefte Gehaeusekonfiguration beeintraechtigen.
