Wasserdichte IP65 LED-Linienleuchte
- Distinct Housing Cross-Sections: Sieben sichtbar unterschiedliche Profile bieten verschiedene Montageabmessungen und lichtemittierende Flächen.
- No-Flicker IC Driver: Die integrierte Treiberkonfiguration unterstützt eine stabile Beleuchtung ohne sichtbares Flimmern.
- Wide 320-Degree Distribution: Der verlängerte Diffusor verteilt das Licht rund um das lineare Gehäuse für eine großflächige Ausleuchtung.
- Defined Service Rating: Die Leuchtenfamilie hat eine Nennlebensdauer von 25,000 Stunden bei einer zweijährigen Garantie.
| Schutzart / Kabeleinführung | IP65 / PG7 |
|---|---|
| Abmessungen / Nennleistung | 485-1462 mm / 9/18-24/40 W |
| Wirksamkeit / CCT | 80-180 lm/W / 3000-8000 K |
| Eingang / Leistungsfaktor | S: AC 180-265 V / PF >0.5; U: AC 85-265 V / PF >0.9 |
|---|---|
| CRI / Lichtverteilung | CRI 70 oder 80 / 320 Grad |
| Installation | Wand- oder Deckenaufputzmontage |
Technische Daten
Modellspezifikationen
| Reihe | Modell-Nr. | Katalogabmessungen | Nennleistung | Kabeleinführung | Lichtausbeute | CCT |
|---|---|---|---|---|---|---|

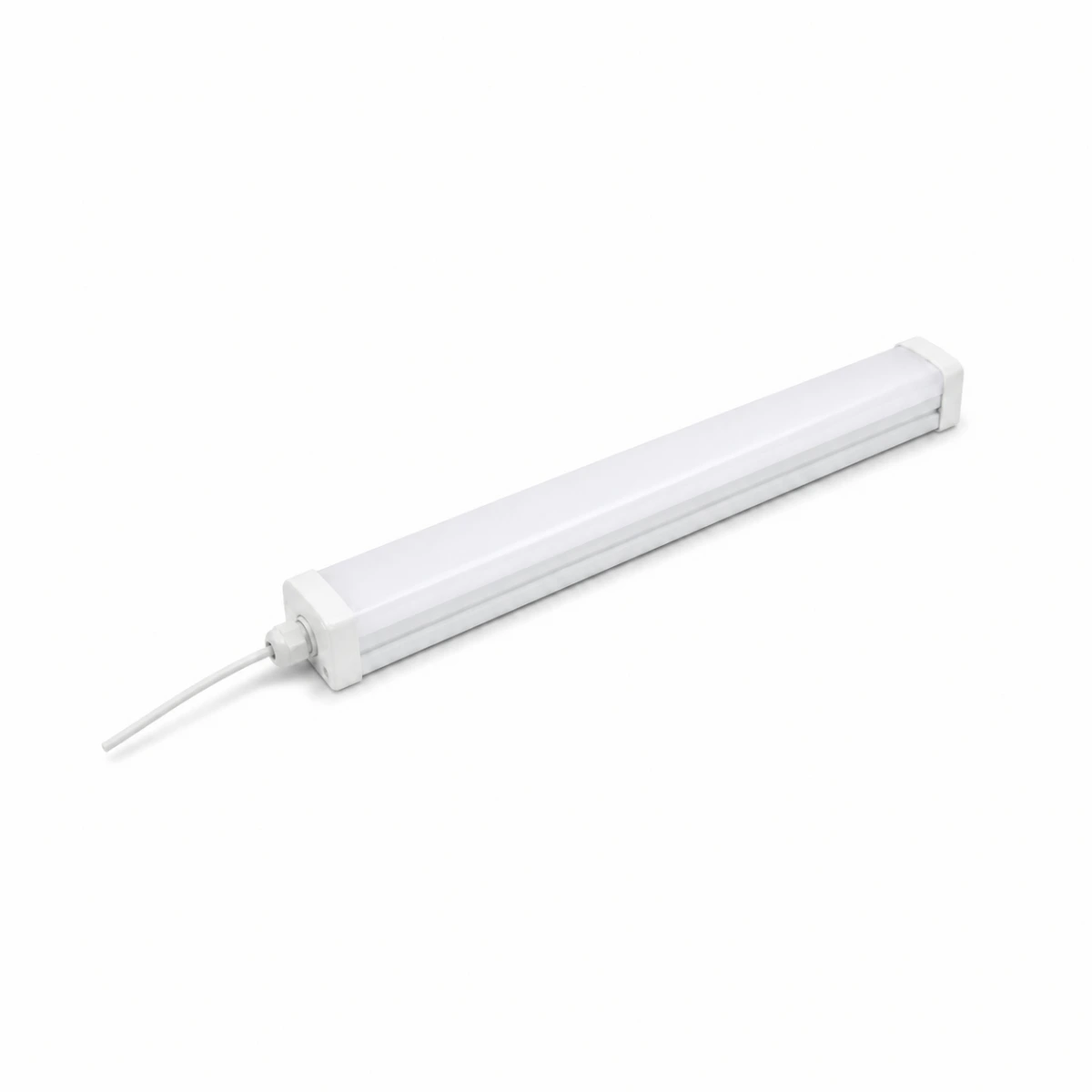

| TY-FCG02 | XGYIP65-TY-FCG02-E9/18 | 58 x 47 x 562 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-FCG02 | XGYIP65-TY-FCG02-E12/24 | 58 x 47 x 862 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-FCG02 | XGYIP65-TY-FCG02-E18/36 | 58 x 47 x 1162 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-FCG02 | XGYIP65-TY-FCG02-E24/40 | 58 x 47 x 1462 mm | 24/40 W | PG7 | 80–180 lm/W | 3000-8000 K |

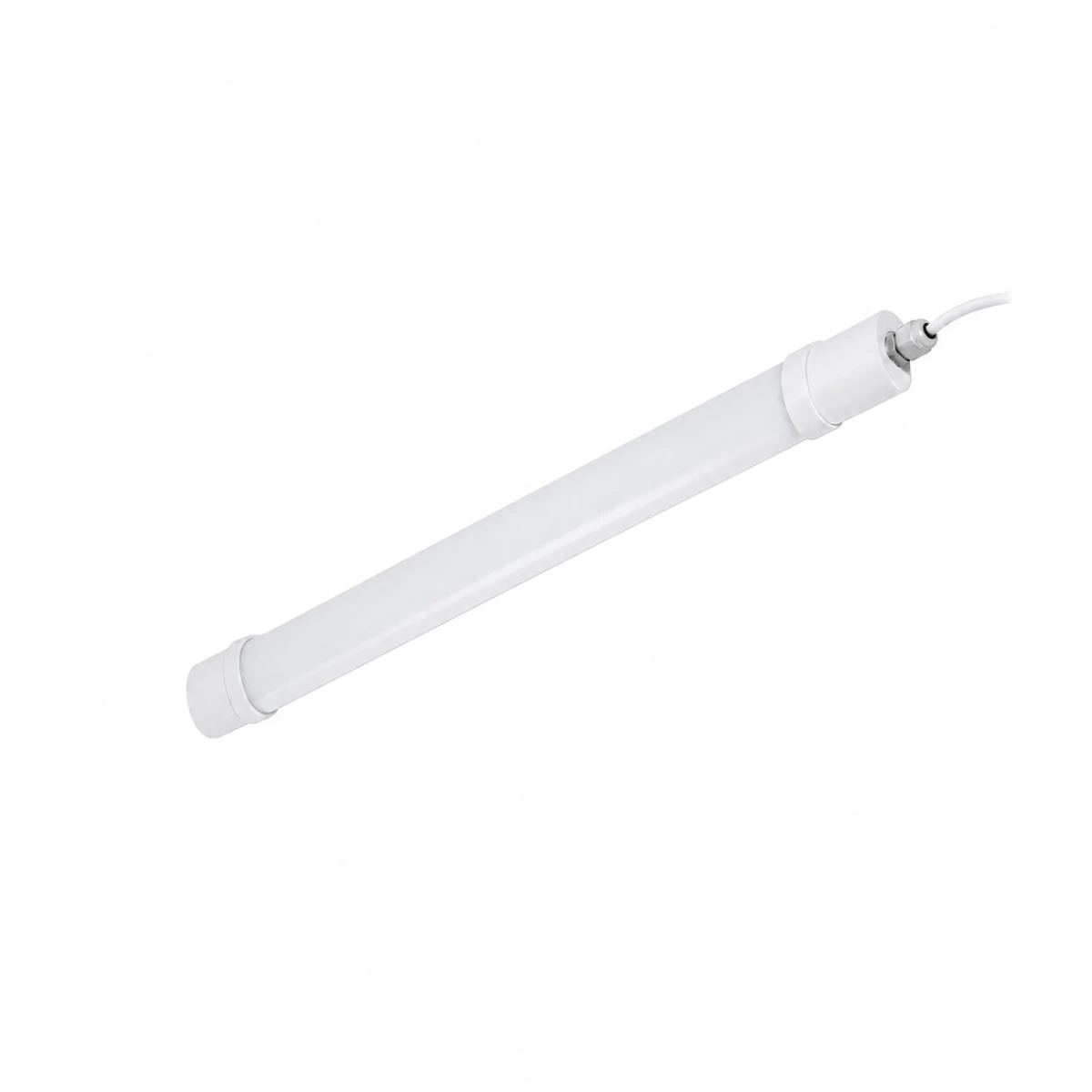

| SY-3090 | XGYIP65-SY-3090-E9/18 | 50 x 34 x 520 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-3090 | XGYIP65-SY-3090-E12/24 | 50 x 34 x 820 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-3090 | XGYIP65-SY-3090-E18/36 | 50 x 34 x 1120 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-3090 | XGYIP65-SY-3090-E24/40 | 50 x 34 x 1420 mm | 24/40 W | PG7 | 80–180 lm/W | 3000-8000 K |

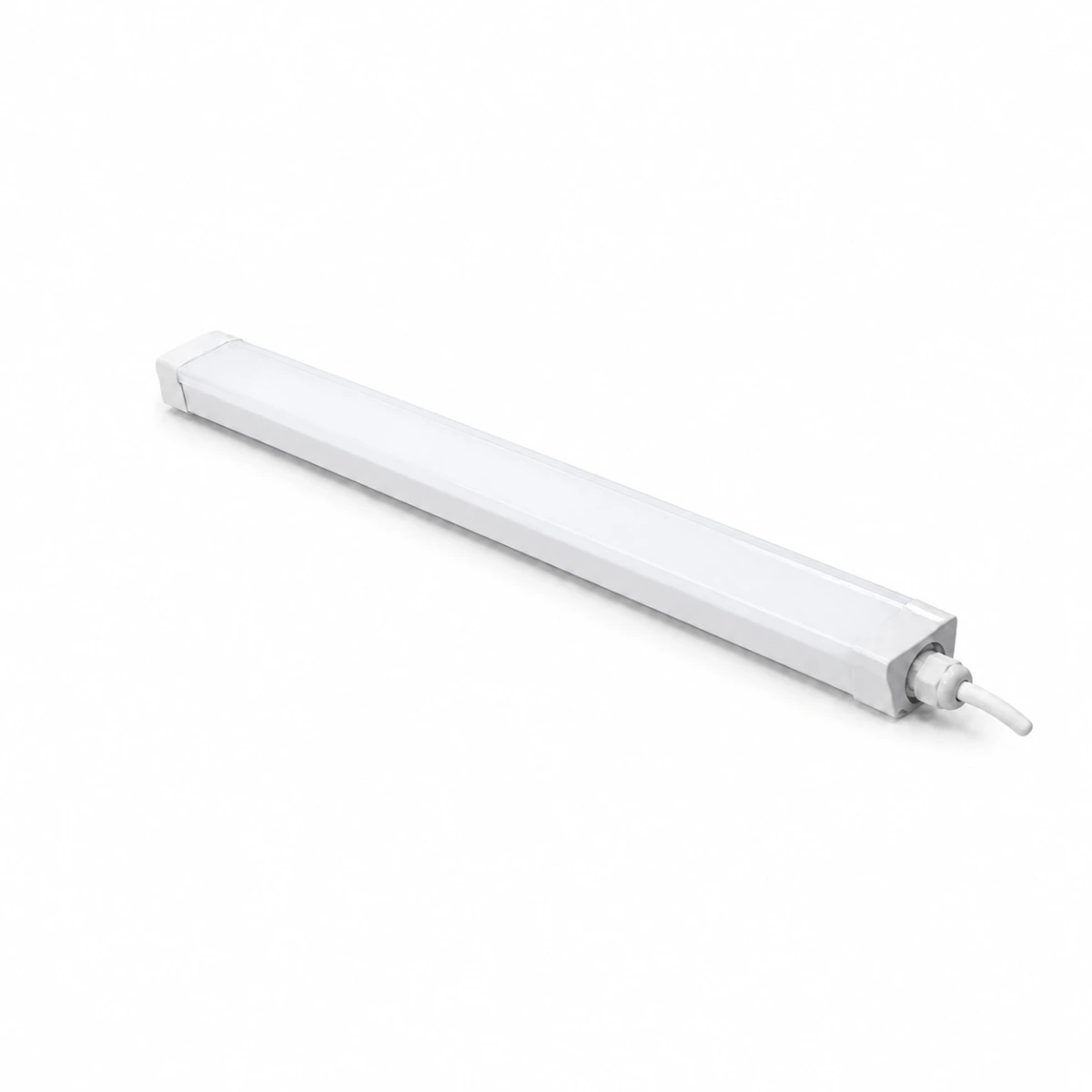

| JW-T07 | XGYIP65-JW-T07-E9/18 | 60 x 30 x 520 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T07 | XGYIP65-JW-T07-E12/24 | 60 x 30 x 820 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T07 | XGYIP65-JW-T07-E18/36 | 60 x 30 x 1120 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T07 | XGYIP65-JW-T07-E24/40 | 60 x 30 x 1420 mm | 24/40 W | PG7 | 80–180 lm/W | 3000-8000 K |

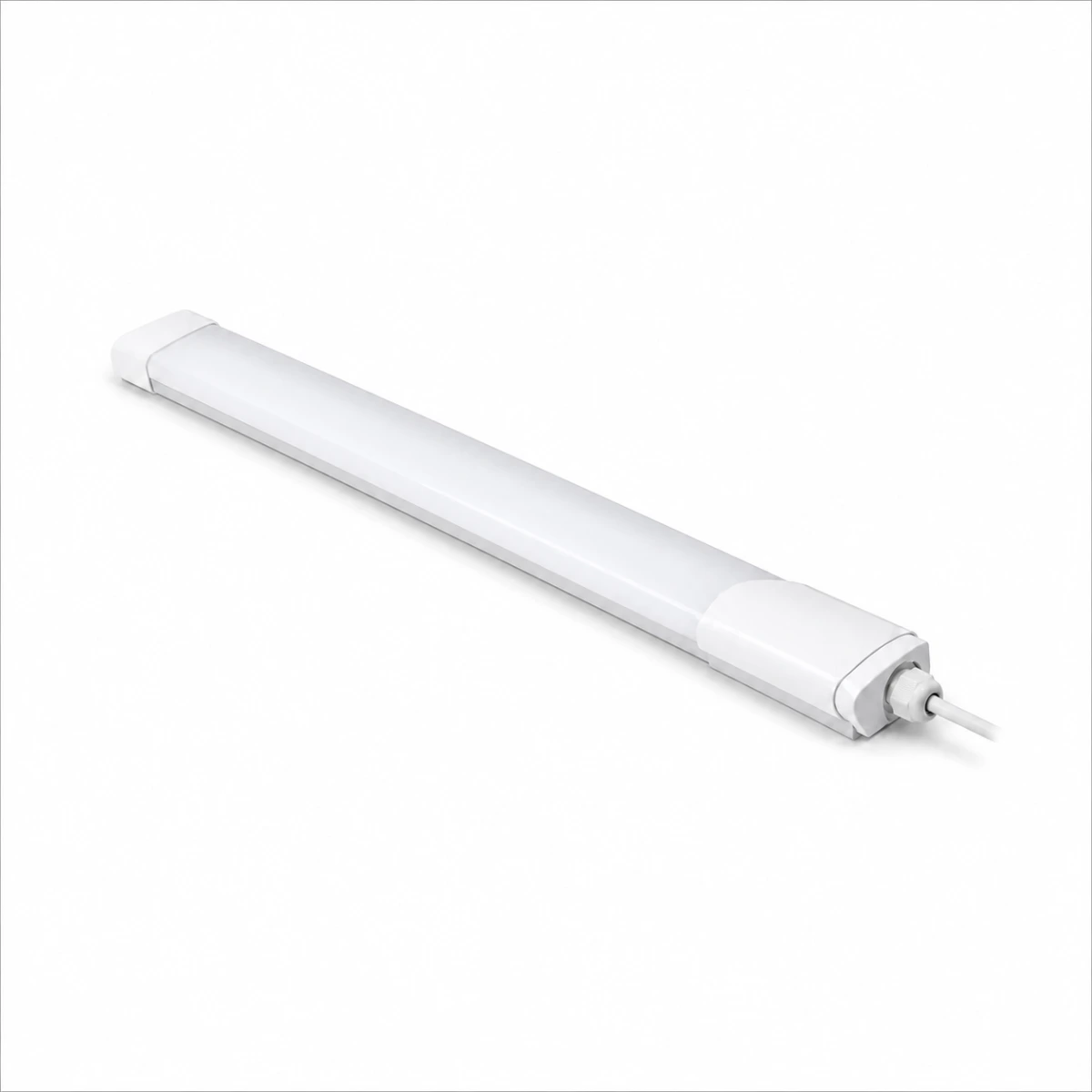

| TY-TS3001 | XGYIP65-TY-TS3001-E9/18 | 485 x 45.3 x 29.4 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-TS3001 | XGYIP65-TY-TS3001-E12/24 | 785 x 45.3 x 29.4 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-TS3001 | XGYIP65-TY-TS3001-E18/36 | 1085 x 45.3 x 29.4 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |
| TY-TS3001 | XGYIP65-TY-TS3001-E24/40 | 1385 x 45.3 x 29.4 mm | 24/40 W | PG7 | 80–180 lm/W | 3000-8000 K |

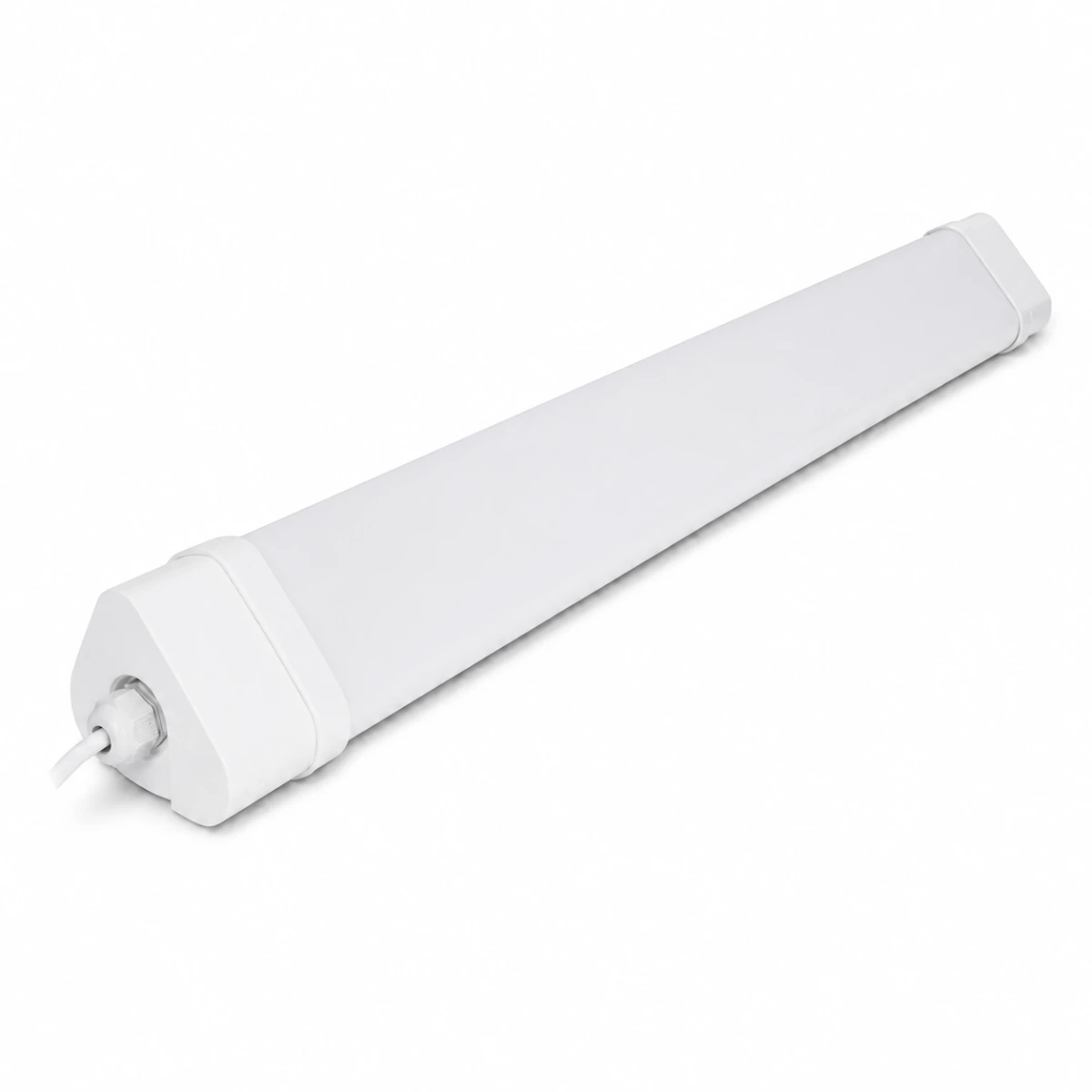

| SY-7537 | XGYIP65-SY-7537-E9/18 | 75 x 73 x 520 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-7537 | XGYIP65-SY-7537-E12/24 | 75 x 73 x 820 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-7537 | XGYIP65-SY-7537-E18/36 | 75 x 73 x 1120 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |

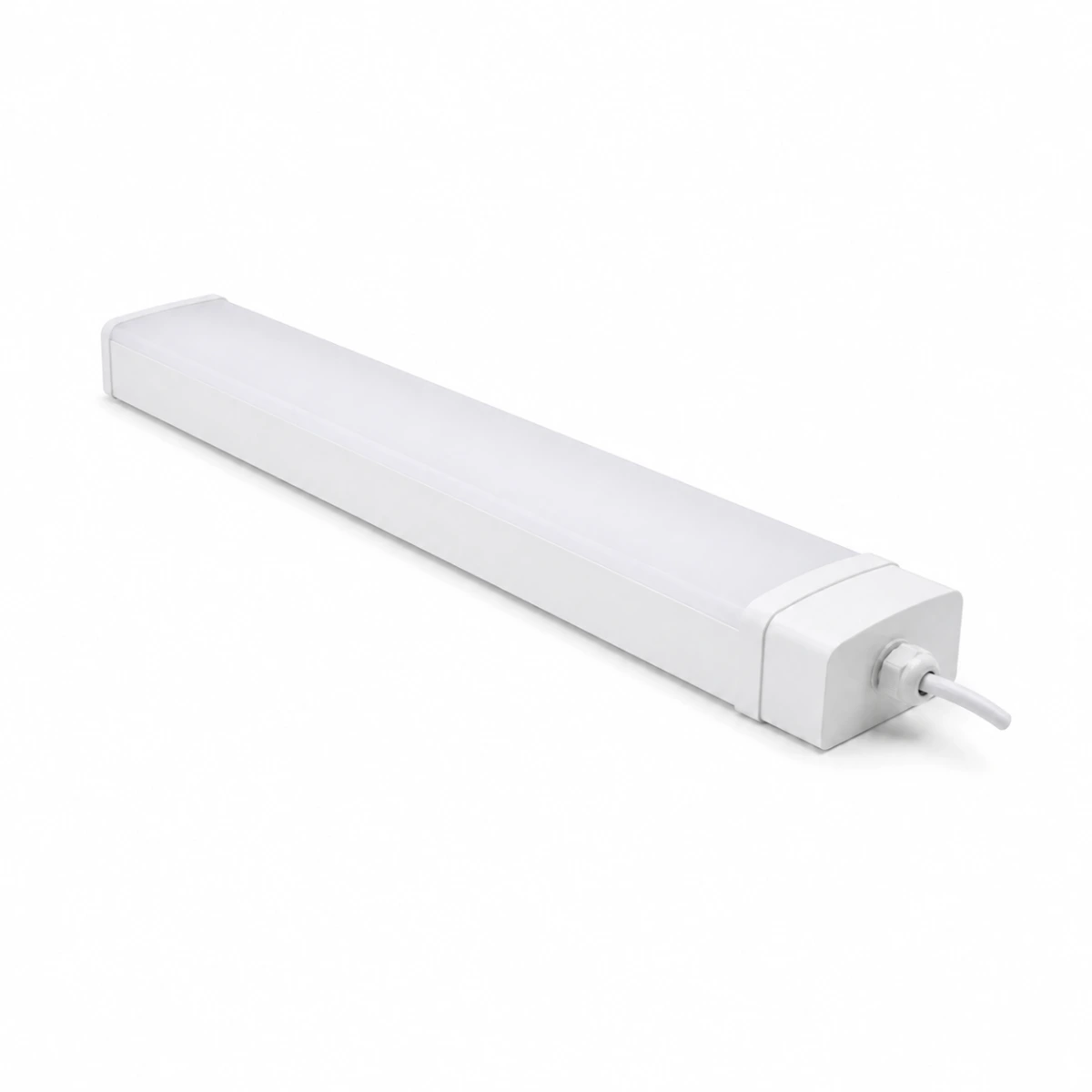

| SY-11653 | XGYIP65-SY-11653-E9/18 | 116 x 53 x 520 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-11653 | XGYIP65-SY-11653-E12/24 | 116 x 53 x 820 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| SY-11653 | XGYIP65-SY-11653-E18/36 | 116 x 53 x 1120 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |

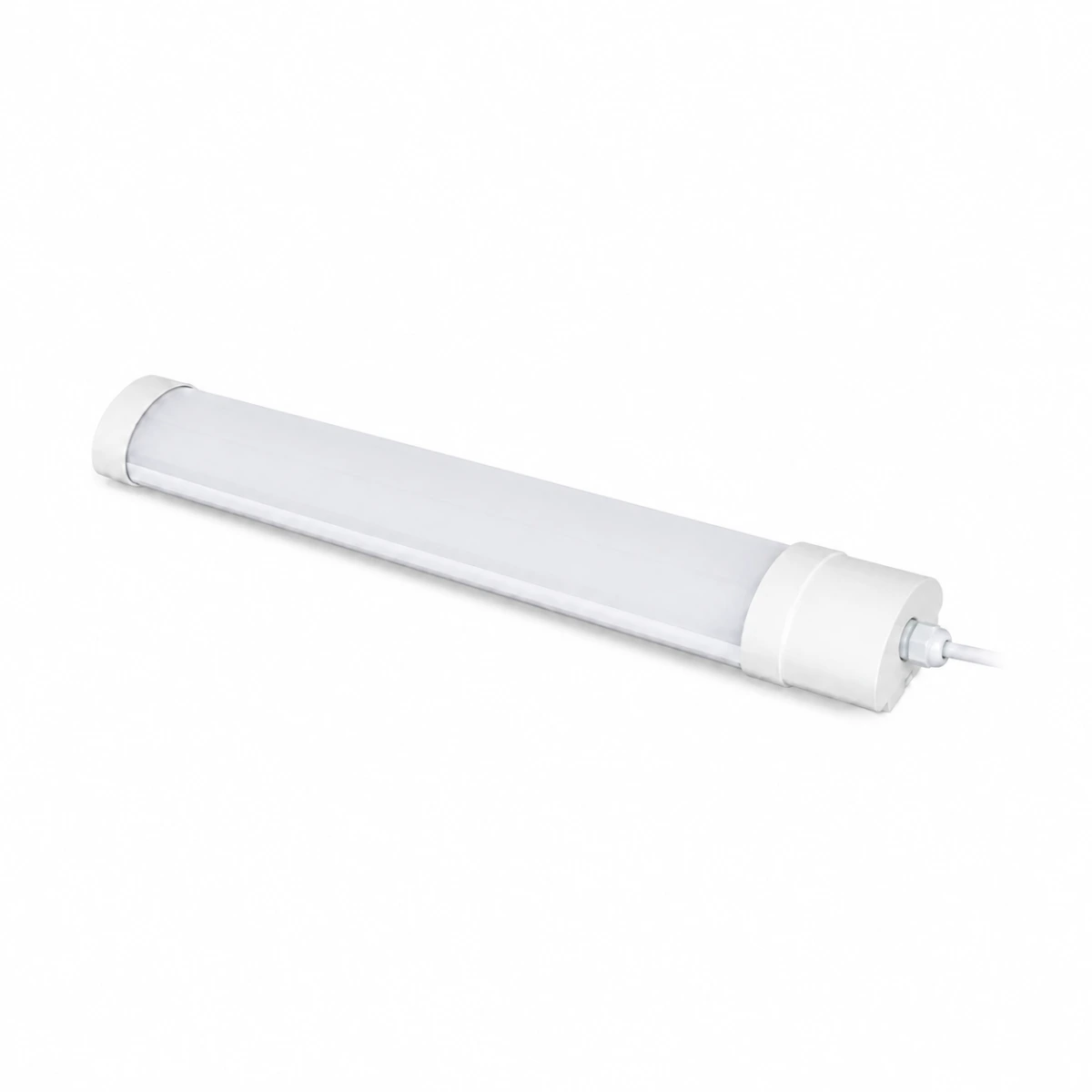

| JW-T02B | XGYIP65-JW-T02B-E9/18 | 68 x 43 x 520 mm | 9/18 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T02B | XGYIP65-JW-T02B–E12/24 | 68 x 43 x 820 mm | 12/24 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T02B | XGYIP65-JW-T02B-E18/36 | 68 x 43 x 1120 mm | 18/36 W | PG7 | 80–180 lm/W | 3000-8000 K |
| JW-T02B | XGYIP65-JW-T02B-E24/40 | 68 x 43 x 1420 mm | 24/40 W | PG7 | 80–180 lm/W | 3000-8000 K |
Gemeinsame Serienspezifikationen: S input: AC 180-265 V, PF >0.5; U input: AC 85-265 V, PF >0.9; CRI 70/80; 320-degree light distribution; optional dimming; 25,000-hour rated lifetime; two-year warranty. Luminous efficacy is customizable. Slash-separated power values are discrete versions, not an adjustable range. TY-TS3001 dimensions retain the source order, and the double hyphen in XGYIP65-JW-T02B–E12/24 is preserved pending label confirmation.
Produktbeschreibung
Produktdetails
Produktkonstruktion
Die integrierte Linearleuchte kombiniert Basis und Diffusor aus Voll-PC, direkt montierte SMD-LEDs, abgedichtete Endkappen, einen internen Treiber und eine PG7-Kabelverschraubung. Schraubbefestigte Metallclips ermoeglichen die Aufputzmontage an Wand oder Decke.
Hinweise zur Auswahl und Installation
Waehlen Sie die Gehaeuseserie nach Querschnitt und Montagemass und dann das genaue Modell nach Abmessungen und Nennleistung. Durch Schraegstrich getrennte Leistungswerte sind einzelne Varianten und kein einstellbarer Bereich. Behalten Sie die angegebene Kabelpassung, Endkappenabdichtung und Montageausrichtung bei, um die vollstaendige IP65-Baugruppe zu erhalten.
Empfohlene Anwendung
Anwendungen

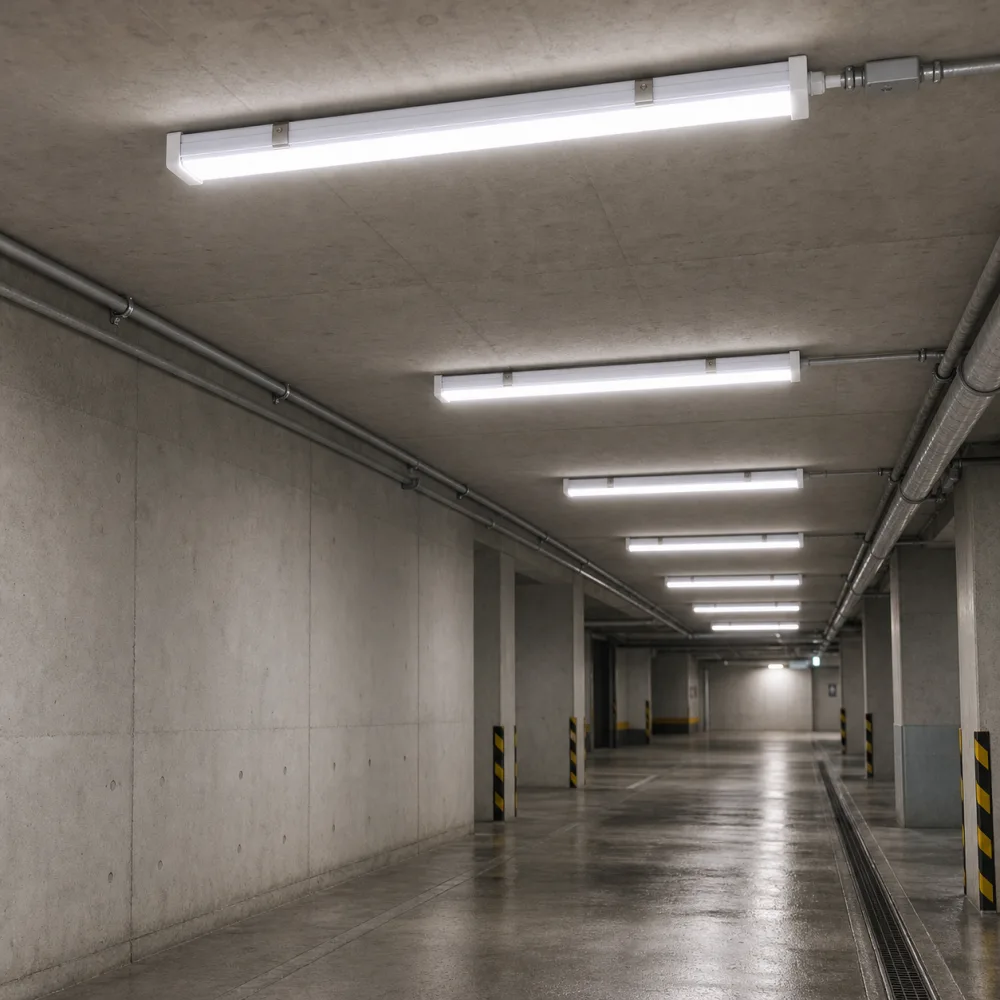

- Parking Garages: Bieten Sie breite Aufputzbeleuchtung entlang von Stellplätzen, Rampen und Servicefluren.
- Werkstätten und Lagerhäuser: Beleuchten Sie Produktionsgänge, Lagerzonen und feuchte Betriebsbereiche mit einer abgedichteten linearen Leuchte.
- Außenliegende Gebäudetechnikbereiche: Montieren Sie die IP65 Leuchte entlang überdachter Eingänge, außenliegender Servicewände und Baustellenzugangsbereiche.
- Häfen und Docks: Verwenden Sie das abgedichtete Gehäuse für Wand- oder Deckenbeleuchtung in Hafendienstzonen und Arbeitsbereichen an Docks.
- Gärten und Parks: Beleuchten Sie Wege, Wartungsbereiche und geschützte Landschaftsbauwerke mit einer linearen Aufputzform.
