Flimmern bei LED-Filamentlampen ist ein Systemsymptom, keine Diagnose. Die Ursache kann in der Lampe, an der Fassung, in der Versorgung oder in der Wechselwirkung zwischen Lampe und Dimmer, Sensor oder intelligenter Steuerung liegen. Beschreiben Sie das Symptom, isolieren Sie jeweils eine Variable und messen Sie die optische Wellenform unter den relevanten Betriebsbedingungen.
Für die Beschaffung lautet die praktische Frage nicht, ob eine Lampe eine allgemeine Kennzeichnung „flimmerarm“ trägt. Entscheidend ist, ob die genaue Lampe, Steuerung, angeschlossene Last und der Betriebspunkt eine akzeptable zeitliche Lichtmodulation für die vorgesehenen Personen, Bewegungen und Kameras erzeugen.
Lampe und Anwendung vor der Prüfung identifizieren
Dokumentieren Sie Modell, Sockel, Nenneingang, Dimmstatus, Glasform, Filamentanordnung und etwaige Steuerungsbeschränkungen anhand der aktuellen Produktspezifikation. Die New Lights dekorative LED-Filamentlampen in Buchstabenform verwenden sichtbare Filamentbaugruppen, um lesbare Woerter in einer dekorativen Globe-Lampe im G125-Stil zu bilden. Die aktuelle Seite zeigt ein LOVE-Design und Optionen fuer individuelle Beschriftung.
Diese visuelle Identitaet sagt weder Wellenformqualitaet noch Dimmerkompatibilitaet voraus. Elektrische Nennwerte und Pruefnachweise muessen mit dem genauen angebotenen Modell verknuepft bleiben. Dokumentieren Sie bei Projekten fuer Restaurant, Handel, Hotellerie oder Veranstaltungen auch, ob angenehmes Sehen, Darstellung bewegter Objekte, Videoaufnahme, tiefes Dimmen oder eine Kombination Prioritaet hat.
| Dokumentation | Mindestdetail | Warum dies das Ergebnis verändert |
|---|---|---|
| Lampe | Genaues Modell, Revision, Sockel und Musterlos | Ähnlich aussehende Lampen können unterschiedliche Treiber verwenden |
| Lieferung | Spannung, Frequenz und Stromkreiszustand | Der Treiber reagiert auf die eingehende Wellenform |
| Steuerung | Modell von Schalter, Dimmer, Sensor oder intelligenter Steuerung | Steuerungen können Leitverhalten und Mindestlast verändern |
| Angeschlossene Last | Anzahl der Lampen und Gesamtlast | Einige Steuerungen sind bei geringen Lasten instabil |
| Betriebspunkt | Volle Leistung, Zwischenpunkte und niedrigster stabiler Wert | Flimmern kann nur bei einer Einstellung auftreten |
| Anwendung | Menschliche Betrachtung, Bewegung oder Kameraeinstellungen | Abnahmekriterien und Beobachtungen unterscheiden sich |
Das Symptom beschreiben, statt „Sie flimmert“ zu schreiben
Unterschiedliche zeitliche Effekte erfordern unterschiedliche Prüfungen. Direktes Flimmern ist eine sichtbare Modulation, wenn Beobachter und Szene relativ ruhig sind. Ein stroboskopischer Effekt wird erkennbar, wenn sich ein beleuchtetes Objekt bewegt. Ein Phantomarray-Effekt kann bei schnellen Augenbewegungen auftreten. Eine Kamera kann rollende Bänder zeigen, selbst wenn eine Person ein gleichmäßiges Licht wahrnimmt.
Unterscheiden Sie außerdem zwischen regelmäßiger Modulation und intermittierendem Blinken. Ein wiederkehrendes Flimmern bei einer bestimmten Dimmerstellung deutet auf eine Wechselwirkung zwischen Steuerung und Treiber hin. Zufällige Aussetzer können auf einen lockeren Kontakt, ein ausfallendes Bauteil, eine instabile Versorgung oder einen Steuerungs-Reset hindeuten. Ein Symptom, das erst nach der Aufwärmphase auftritt, erweitert die Prüfbedingungen um Temperatur und Bauteildrift.
| Beobachtung | Damit aufzeichnen | Erste Diagnose-Richtung |
|---|---|---|
| Sichtbares Pulsieren bei voller Leistung | Aufwärmzeit und Versorgungszustand | Lampentreiber, Versorgung oder Verbindung |
| Flimmern nur beim Dimmen | Dimmermodell, Last und Einstellung | Interaktion aus Kompatibilität und Mindestlast |
| Dunkle Bänder im Video | Bildrate, Verschlusszeit und Dimmereinstellung | Interaktion von Kamera und Wellenform |
| Blitz beim Schalten einer anderen Last | Andere Last und Schaltvorgang | Störung des Stromkreises oder Steuerungsverhalten |
| Aussetzer nach der Erwärmung | Zeit, Temperatur und Zustand der Fassung | Verbindung, Bauteil oder thermisches Verhalten |
Die Treiber—Strom—Licht-Kette verstehen
LED-Filamente reagieren schnell auf Stromänderungen. Die interne Elektronik wandelt die eingehende Versorgung in Strom für die Filamentstränge um. Gleichrichtung, Energiespeicherung, Regelung und Dimmverhalten bestimmen, wie stark der Strom in jedem Zyklus variiert. Der Lichtstrom folgt diesen Schwankungen so eng, dass Wellenform, Frequenz, Modulationstiefe und Tastverhältnis jeweils relevant sein können.
Deshalb können Filamentoptik, Glastransparenz und Nennleistung die Flickerleistung nicht belegen. Deshalb kann sich auch eine Lampe, die an einem einfachen Schalter akzeptabel ist, an einem Phasenanschnitt- oder Phasenabschnittdimmer anders verhalten. Die Leitfaden zur Auswahl von Treibern für LED-Filamentlampen behandelt die Entscheidungen zum elektrischen Design; dieser Artikel konzentriert sich auf die Diagnose des installierten Lampensteuerungssystems.

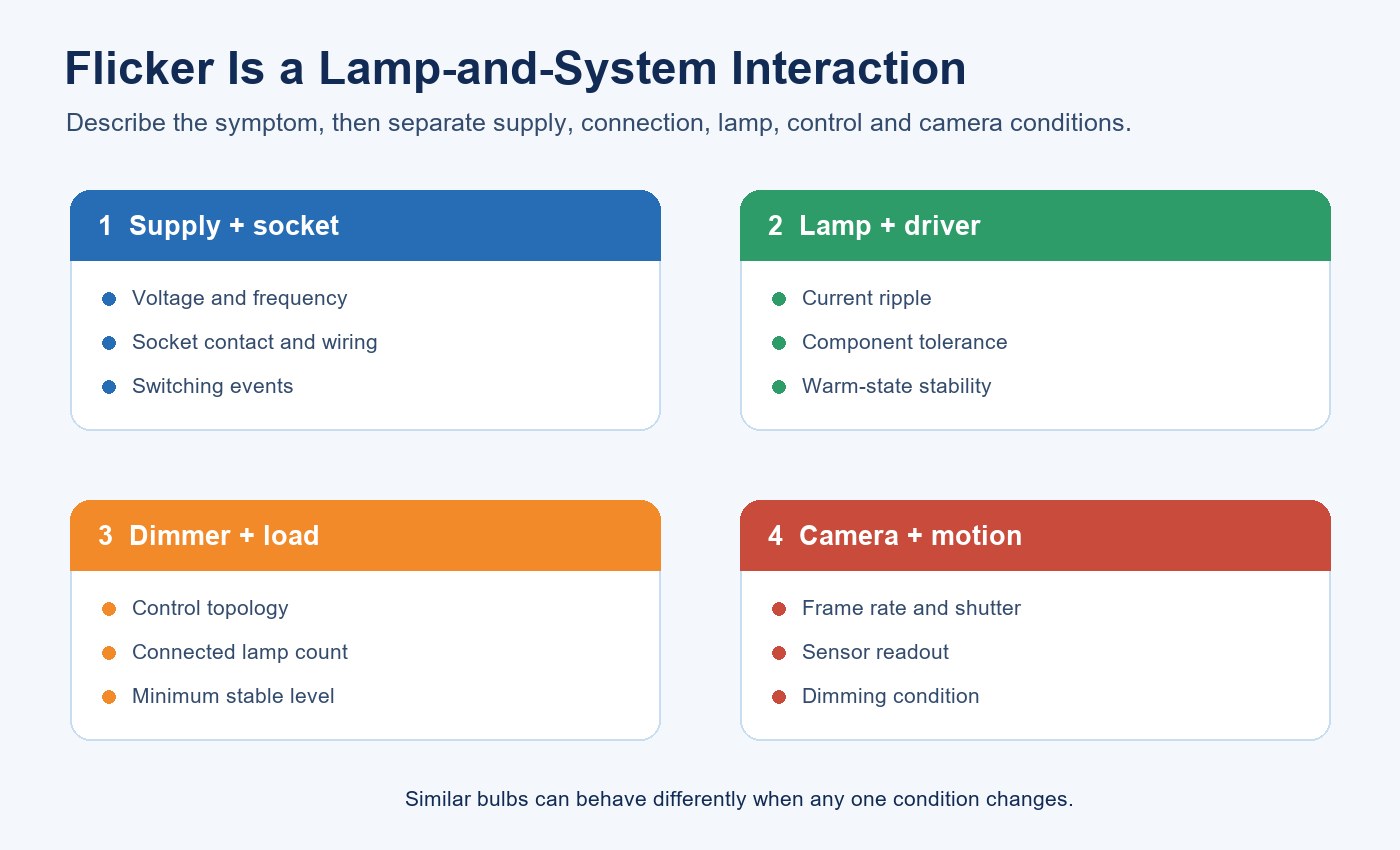

Vier Ursachengruppen trennen
Versorgungs- und Anschlussbedingungen
Ein loser Kontakt in der Fassung, eine beschädigte Lampenfassung, eine instabile Versorgung, eine schlechte Neutralleiterverbindung oder ein intermittierender Schalter können Blinken verursachen. Schalten Sie die Stromversorgung vor der Inspektion frei und lassen Sie die Verdrahtung von einer qualifizierten Fachkraft prüfen. Verwenden Sie keine Fassung weiter, die verfärbt ist, Lichtbögen aufweist, ungewöhnlich heiß wird oder mechanisch beschädigt ist.
Verhalten von Lampe und Treiber
Die interne Schaltung kann Stromwelligkeit zulassen, außerhalb ihres vorgesehenen Eingangsbereichs instabil werden oder einen Fehler enthalten. Folgt das Symptom einer Lampe auf einen bekanntermaßen einwandfreien kompatiblen geschalteten Stromkreis, vergleichen Sie ein zweites verifiziertes Muster derselben Konfiguration. Eine ausgefallene Einheit beweist kein Verhalten der gesamten Charge, rechtfertigt aber Eindämmung und weitere Bemusterung.
Interaktion von Dimmer und Steuerung
Phasenanschnitt- und Phasenabschnittdimmer verändern die Eingangswellenform. Ihr Verhalten hängt auch von der angeschlossenen Last und der Steuerungseinstellung ab. Eine Lampe mit niedriger Wattzahl oder eine kleine Gruppe kann unterhalb des stabilen Bereichs eines älteren Dimmers liegen. Einige Kombinationen sind bei voller Leistung stabil, flimmern, stufen, setzen aus oder blitzen jedoch nahe dem Minimum. Die Leitfaden zum Dimmen von LED-Filamentlampen erklärt, warum „dimmbar“ mit einem freigegebenen Steuerungs- und Lastbereich kombiniert werden muss.
Kamerainteraktion
Kamerabanding hängt von der Lichtwellenform sowie von Bildrate, Verschlusszeit, Belichtung und Sensorauslesung ab. Eine Lampe kann für das Auge konstant wirken, im Video jedoch Streifen erzeugen, oder mit einer Kameraeinstellung akzeptabel erscheinen und mit einer anderen versagen. Die Videoabnahme erfordert daher einen definierten Kameratest statt eines allgemeinen Versprechens wie „kameratauglich“.

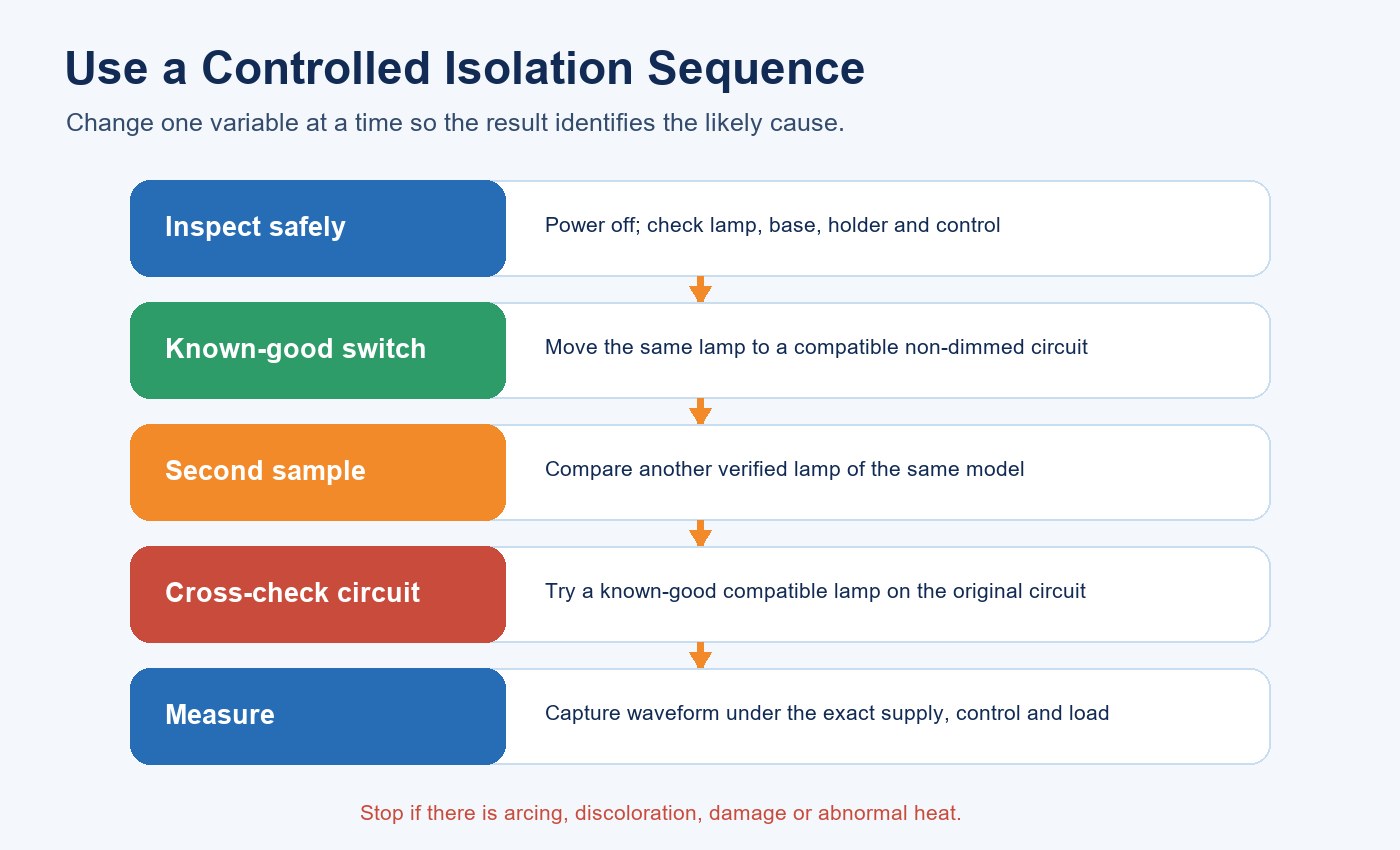

Eine sichere Abschaltsequenz verwenden
Beginnen Sie mit der einfachsten nachweislich funktionsfähigen Bedingung. Bestätigen Sie die Bemessungsdaten der Lampe und prüfen Sie bei freigeschalteter Stromversorgung Sockel und Fassung. Testen Sie die verdächtige Lampe an einem nachweislich funktionsfähigen geschalteten Stromkreis, der ihren Bemessungsdaten entspricht. Vergleichen Sie anschließend ein zweites verifiziertes Muster. Testen Sie schließlich eine nachweislich funktionsfähige kompatible Lampe am ursprünglichen Stromkreis. Ändern Sie in jedem Schritt nur eine Variable.
| Prüfschritt | Konstant halten | Ändern | Interpretation |
|---|---|---|---|
| Ausgangsbasis | Ursprüngliche Lampe und Stromkreis | Nichts; Symptom dokumentieren | Stellt einen wiederholbaren Ausgangszustand her |
| Bekanntermaßen funktionierender geschalteter Stromkreis | Dieselbe verdächtige Lampe | Stromkreis und Steuerung | Verbesserung weist auf eine Interaktion bei der Installation hin |
| Zweites verifiziertes Muster | Derselbe bekanntermaßen funktionierende Stromkreis | Lampenprobe | Abweichung weist auf Musterstreuung oder Defekt hin |
| Bekanntermaßen kompatible Lampe | Ursprünglicher Stromkreis | Lampe | Wiederholtes Symptom weist auf Stromkreis oder Steuerung hin |
| Durchfahren des Dimmers | Lampe, Dimmer und Last | Nur Ausgangseinstellung | Lokalisiert instabile Betriebsbereiche |
Für eine grundlegende Abfolge von Verbrauchersymptomen siehe warum eine LED-Lampe im Spirallampendesign flimmern kann. Gehen Sie für die Beschaffung über die Symptomisolierung hinaus und erfassen Sie reproduzierbare Messwerte.
Den Dimmer über den tatsächlichen Lastbereich prüfen
Dokumentieren Sie Hersteller, Modell, Steuerungsart und den angegebenen Lastbereich des Dimmers. Prüfen Sie die tatsächlich im Projekt erwartete Anzahl an Lampen, nicht nur eine geeignete Laborlast. Beobachten Sie mindestens die volle Leistung, repräsentative Zwischenpunkte und die niedrigste stabile Stufe nach der Aufwärmphase. Wiederholen Sie Schalt- und Dimmübergänge, da Anlauf- und stationäres Verhalten unterschiedliche Bedingungen darstellen.
Sind mehrere Kreisgroessen geplant, pruefen Sie die minimale und maximale angeschlossene Last. Ein Ergebnis mit zehn Lampen belegt keine Leistung mit einer Lampe. Ebenso kann eine Lampe bei einer Dimmereinstellung starten und dennoch flimmern, nachdem die Steuerung sich eingeregelt hat. Der Freigabedatensatz sollte zulaessige und ausgeschlossene Kombinationen nennen, statt universelle Kompatibilitaet zu implizieren.
Eine Telefonkamera zur Vorauswahl nutzen, nicht zur Abnahme
Ein Telefon kann offensichtliche Baender oder Pulsieren sichtbar machen und zwei Muster vergleichen, wenn die Einstellungen konstant bleiben. Automatische Belichtung und Rolling Shutter koennen das Artefakt auch uebertreiben, verbergen oder umformen. Sperren Sie die Belichtung wenn moeglich, verwenden Sie gleiche Bildrate und Verschlusszeit, halten Sie Abstand und Hintergrund konstant und dokumentieren Sie die Einstellungen.
Eine positive Beobachtung mit dem Telefon ist ein Anlass zur Untersuchung. Ein störungsfreier Clip ist kein Beweis dafür, dass keine Modulation vorhanden ist. Der umfassendere Checkliste für Käufer zu Flicker, Leistungsfaktor und THD erklärt, warum diese elektrischen und optischen Eigenschaften einander nicht ersetzen können.

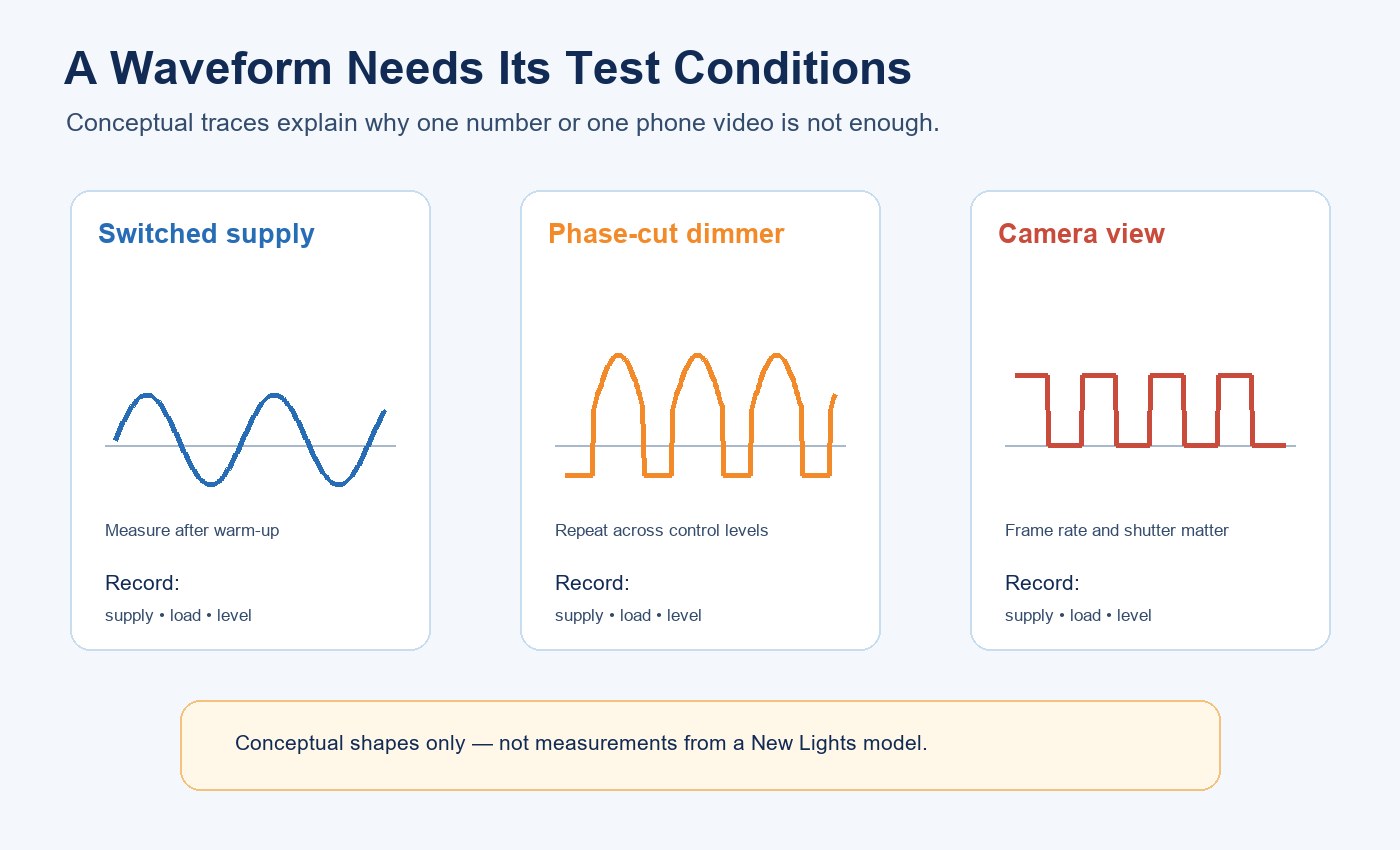

Die optische Wellenform messen
Eine belastbare Bewertung erfasst den Lichtstrom über die Zeit mit einem geeigneten Photodetektor oder Flickermessgerät. Der Bericht sollte Muster, Versorgung, Steuerung, Last, Dimmstufe, Aufwärmzeit, Detektor, Abtastmethode und Analysemethode angeben. Ohne diese Bedingungen kann ein Wert nicht zuverlässig reproduziert oder verglichen werden.
Nützliche Ausgaben können Grundfrequenz, Wellenform, prozentuale Modulation und anwendungsrelevante Kennwerte wie PstLM und SVM umfassen. Diese Kennwerte behandeln unterschiedliche zeitliche Effekte. Kein einzelner Wert beschreibt jeden Beobachter, jedes bewegte Objekt oder jede Kamera; daher müssen Abnahmekriterien der Anwendung und den geltenden Beschaffungsanforderungen folgen.
Die Leitfaden zu UGR, CRI und Flicker in der gewerblichen Beleuchtung ordnet das zeitliche Verhalten neben anderen anwendungsbezogenen Kennwerten ein. Diese Kennwerte sind nicht austauschbar.
Eine Beschaffungsprüfmatrix erstellen
Definieren Sie die Prüfbedingungen, bevor Muster eintreffen. Berücksichtigen Sie direkt geschalteten Betrieb und jede freigegebene Steuerung. Ergänzen Sie volle Leistung, Zwischenpunkte und minimale stabile Leistung; minimale und maximale Stromkreislasten; Kaltstart und aufgewärmten Betrieb; sowie Kameraeinstellungen, wenn Video relevant ist. Werden mehrere Netzregionen angeboten, bewerten Sie jede für die Bestellung relevante Nennbedingung.
| Freigabepunkt | Erforderliche Dokumentation | Entscheidungsgrenze |
|---|---|---|
| Produktidentität | Modell, Revision, Sockel, Los und freigegebene Spezifikation | Nachweis gilt nur für die identifizierte Konfiguration |
| Elektrischer Zustand | Spannung, Frequenz, Steuerung und angeschlossene Last | Keine Übertragung auf ungetestete Stromkreise |
| Optische Daten | Rohwellenform, Frequenz und vereinbarte Kennwerte | Nur unter übereinstimmenden Methoden vergleichen |
| Dimmverhalten | Stabiler Bereich, Start, Übergänge und warmer Zustand | Instabile Kombinationen oder Einstellungen ausschließen |
| Kameraergebnis | Kamera, Bildrate, Verschlusszeit und Belichtung | Gilt nur für definierte Aufnahmebedingungen |
| Änderungssteuerung | Revisionen von Treiber, Kondensator, Filament und Firmware | Änderungen erneut prüfen, die die Wellenform verändern können |
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern um diese Testmatrix mit dem umfassenderen Produktfreigabeprotokoll zu verknüpfen.
Ursache korrigieren und dieselbe Prüfung wiederholen
Die Abhilfe muss der isolierten Ursache folgen. Sie kann die Instandsetzung einer schlechten Verbindung, den Austausch einer beschädigten Fassung, die Auswahl eines kompatiblen Schalters oder Dimmers, die Anpassung der angeschlossenen Last an den unterstützten Bereich der Steuerung oder den Austausch einer defekten Lampe umfassen. Änderungen an Treibern oder Bauteilen gehören in die Entwicklung, nachdem externe Ursachen ausgeschlossen wurden.
Wiederholen Sie die urspruengliche Beobachtung und Messung nach einer kontrollierten Aenderung. Werden mehrere Komponenten gleichzeitig geaendert, kann das Symptom verschwinden, ohne zu zeigen, welche Massnahme es geloest hat. Bewahren Sie urspruengliche und korrigierte Aufzeichnungen auf, damit das Ergebnis auf Eingangspruefung und Produktionsaenderungssteuerung uebertragen werden kann.
Ergebnis in eine RFQ-Anforderung überführen
Fordern Sie vom Lieferanten die aktuelle elektrische Kennzeichnung, den Dimmstatus, freigegebene Steuerungen, den stabilen Dimmbereich, Lastbedingungen und die Wellenform-Prüfmethode an. Geben Sie Zielnetzbedingung, Fassung, Lampenanzahl, Steuerungen und Kameraanforderungen an. Fordern Sie Rohwellenform- oder Geräteexporte an, wenn zeitliches Verhalten ein Beschaffungskriterium ist.
Wenn Musterbelege aus erster Hand oder eine kontrollierte Produktionsrevision erforderlich sind, prüfen Sie die New Lights Fabrik- und Fertigungskapazitäten. Um eine Matrix für Lampe, Dimmer und Anwendung einzureichen, Kontaktieren Sie New Lights unter den exakten Betriebsbedingungen.
Häufig gestellte Fragen
Warum flimmert eine LED-Filamentlampe an einem Dimmer?
Der Dimmer verändert die eingehende Wellenform, und der Lampentreiber bleibt möglicherweise nicht bei jedem Steuerwert oder jeder angeschlossenen Last stabil. Prüfen Sie die exakte Lampe, den Dimmer und die Lampenanzahl.
Bedeutet sichtbares Flimmern immer, dass die Lampe defekt ist?
Nein. Die Ursache kann die Lampe, eine lose Verbindung, die Versorgung oder eine inkompatible Steuerung sein. Isolieren Sie Lampen- und Kreisvariablen, bevor Sie den Fehler zuordnen.
Kann ein Smartphone nachweisen, dass eine Lampe flimmerfrei ist?
Nein. Ein Telefon ist für eine erste Prüfung nützlich, aber Verschlusszeit, Bildrate, Belichtung und Sensorauslesung beeinflussen das Ergebnis. Für die Abnahme ist eine definierte optische Messung erforderlich.
Was sollte ein Flimmerbericht enthalten?
Identifizieren Sie das genaue Muster, Versorgung, Steuerung, Last, Dimmniveau, Aufwaermung, Detektor, Abtast- und Analysemethode sowie Wellenformdaten und die ausgewaehlten Kennzahlen.
Ist eine Lampe, die stabil wirkt, für Videoaufnahmen geeignet?
Nicht unbedingt. Testen Sie sie mit den vorgesehenen Kameras, Bildraten, Verschlusszeiten und Dimmbedingungen.
Redaktionelle Quellen

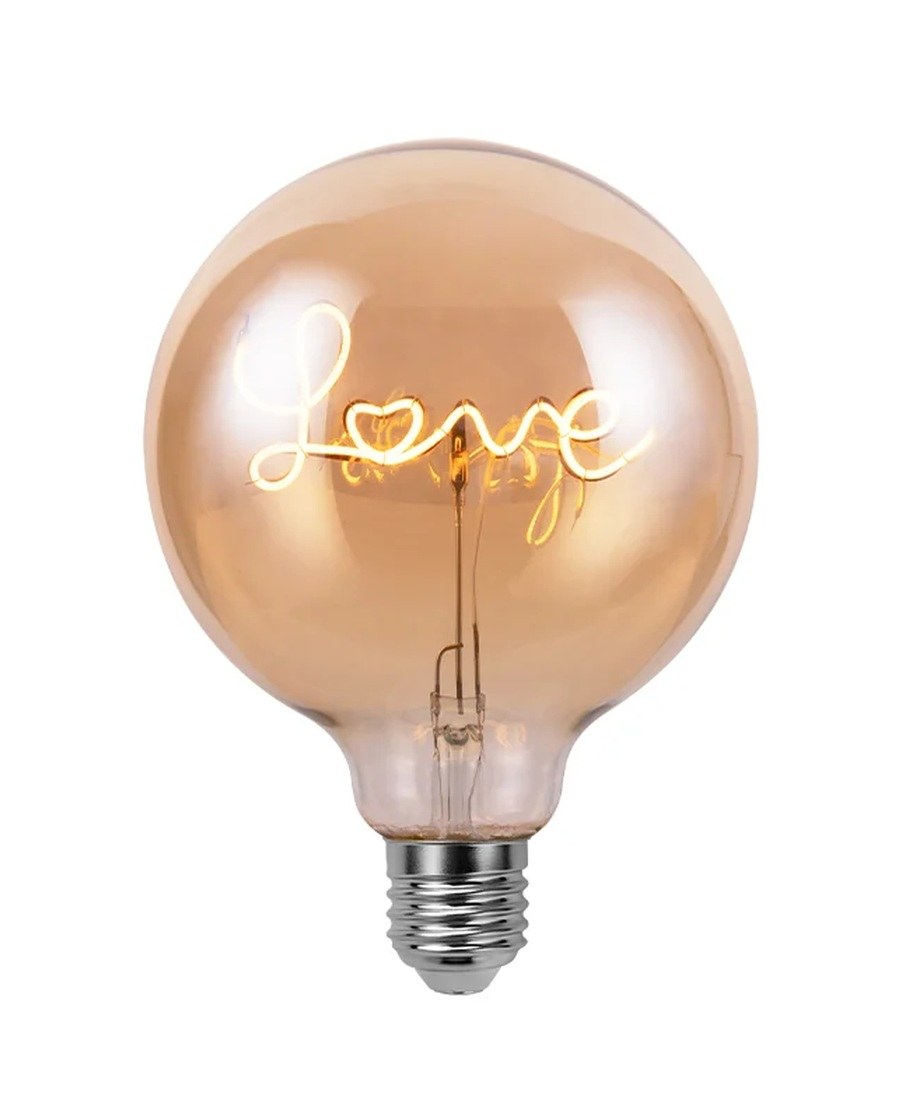

- New Lights, „Decorative Letter LED Filament Bulbs“: https://www.new-lights.com/products/decorative-ambient-lighting/decorative-led-bulbs/decorative-letter-led-filament-bulbs/
