Eine integrierte T8 LED-Leuchte kombiniert LED-Platine, Treiber, Diffusor, Gehäuse, Endkappen, Montagehardware und Anschlussstellen zu einer gelieferten Leuchte. Sie ist keine T8-Ersatzröhre, die in eine separate Leuchtstoffleuchte eingesetzt wird. Dieser Unterschied verändert die für ein Projekt erforderlichen Zeichnungen, Verdrahtungsprüfungen, Berechnung der verbundenen Last, optische Freigabe und Wartungsplanung.
Die praktische Frage ist nicht, ob Integration grundsaetzlich besser ist. Sie lautet, ob die genaue Leuchtenkonfiguration zur Anwendung passt und ob das vollstaendige elektrische, mechanische und optische System dokumentiert wurde. Bestaetigen Sie zuerst die Produktkategorie und geben Sie dann Modell, Einspeisemethode, Grenze der gekoppelten Strecke und Servicegrenze gemeinsam frei.
Produkt vor dem Spezifikationsvergleich identifizieren

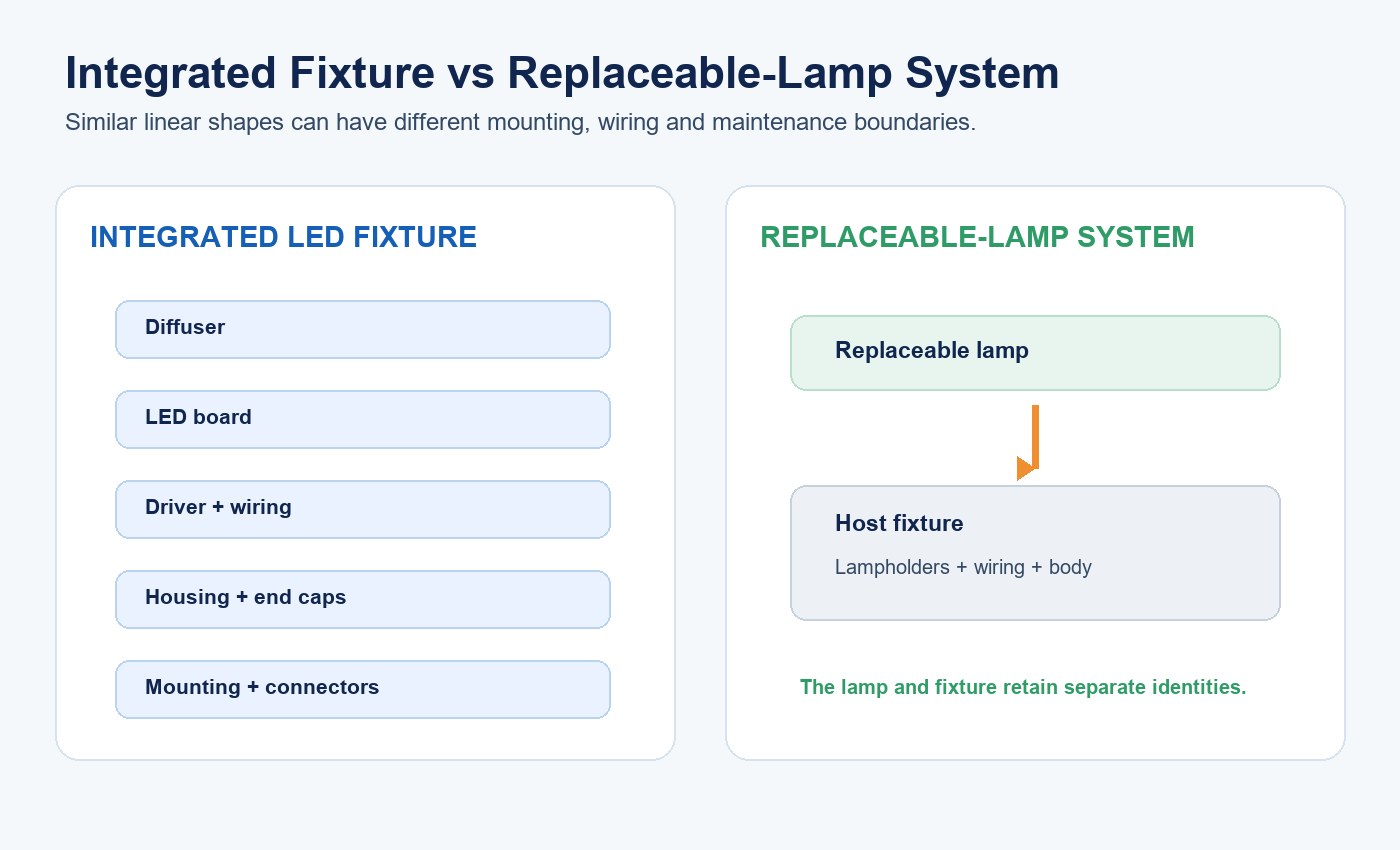

Lineare Produkte mit ähnlichen Proportionen können unterschiedlichen Systemkategorien angehören. Eine austauschbare LED-Röhre ist auf eine Trägerleuchte und Lampenfassungen angewiesen. Eine integrierte Leiste oder Leuchte im T8-Format umfasst ihre eigene Lichtquelle und ihren eigenen Treiber. Ein Nachrüstsatz verändert ein vorhandenes Gehäuse. Eine Unterbauleuchte kann wiederum einen anderen Ansatz für Montage, Verbindung und Steuerung verwenden.

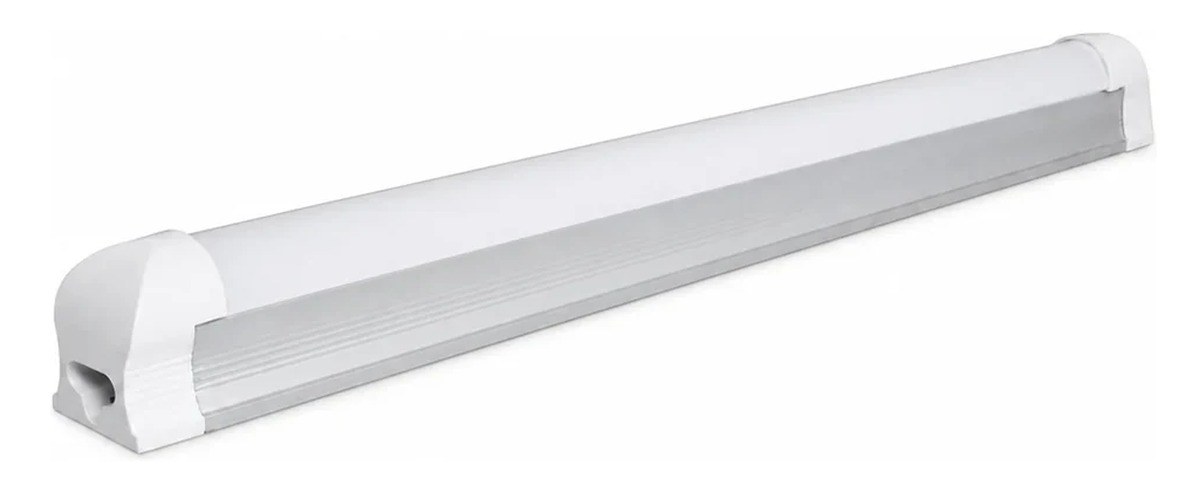

Die aktuelle New Lights oberflächenmontierte integrierte T8 LED-Leuchte verwendet SMD 2835 LEDs hinter einem breiten Diffusor, einen IC-Treiber, Metall-Montageclips und Optionen für Stecker und Buchse. Zu den veröffentlichten Konstruktionsoptionen gehören Gehäuse aus ALU+PC und vollständig aus PC sowie ein optionaler Schalter. Behandeln Sie jede angebotene Konfiguration als vollständige Leuchte, statt von einer Kompatibilität mit Leuchtstofflampenfassungen oder Vorschaltgeräten auszugehen.
| Produktkategorie | Lieferumfang | Abhängigkeit von vorhandener Leuchte | Typische Wartungsgrenze |
|---|---|---|---|
| Integrierte LED-Leuchte | Lichtquelle, Treiber, Optik, Gehäuse und Montageschnittstellen | Keine über Montagefläche und Abzweigverdrahtung hinaus | Freigegebene Komponentenwartung oder Austausch der kompletten Leuchte |
| T8 LED-Ersatzröhre | Lampe mit interner oder externer Treiberanordnung | Lampenfassungen, Verdrahtung und teilweise Vorschaltgerät | Lampe ersetzen; Kompatibilität mit der Bestandsleuchte prüfen |
| Leuchtstofflampen-Lichtleiste | Gehäuse, Vorschaltgerät, Lampenfassungen und Leuchtstofflampe | Vollständiges Altsystem | Wartung von Lampe, Vorschaltgerät oder Leuchte |
| Nachrüstsatz | Definierte Austauschkomponenten | Vorhandenes Gehäuse bleibt erhalten | Abhängig von Kit-Zulassung und Montageanleitung |
Verwenden Sie die Leitfaden: LED-Röhre im Vergleich zu Leuchtstoffröhre wenn das Projekt tatsächlich austauschbare Lampen umfasst. Für kompakte Möbel- oder Vitrinenbeleuchtung ist der Vergleich zwischen Unterbauleuchten und Linearleuchten hilft bei der Abgrenzung von Installationskategorien.
Integrationsgrenze definieren
„Integrated“ beschreibt den Lieferumfang des Produkts, nicht die Zusage, dass jedes interne Teil dauerhaft verbunden oder vor Ort austauschbar ist. Der Treiber kann verdeckt, aber zugänglich sein, oder er kann einen Service im Werk erfordern. Die LED-Platine kann verschraubt, geklipst, verklebt oder so gekapselt sein, dass der Austausch der gesamten Leuchte die freigegebene Reparatur ist. Das Erscheinungsbild allein kann die Servicemethode nicht bestimmen.
Fordern Sie eine Produktzeichnung an, die Diffusor, LED-Platine, Treiber, Leiter, Gehäuse, Endkappen, Steckverbinder, Schalter, Montageclips und Befestigungselemente ausweist. Die Zeichnung sollte Teile nur für das Werk von zugelassenen Teilen für den Außendienst unterscheiden. Verknüpfen Sie sie mit einer Stückliste und Revision, damit spätere Ersetzungen bewertet werden können.
Diese Abgrenzung ist wichtig, weil eine Änderung an LEDs, Treiber, Diffusor oder Gehäuse Eingangsleistung, Lichtstrom, Lichtverteilung, Farbe, Temperatur und zeitliche Lichtmodulation beeinflussen kann. Ein Muster ist nur dann repräsentativ, wenn seine kritischen Komponenten und seine Konfiguration mit dem Produktionsauftrag übereinstimmen.
Exakte Variante vor der Prüfung festlegen
Die Produktfamilie umfasst unterschiedliche Längen und mit Schrägstrich aufgeführte Leistungsvarianten. Ein Schrägstrichwert darf nicht als im Feld wählbare Leistung interpretiert werden, sofern Modellcode, Schalterfunktion und Prüfnachweise dies nicht ausdrücklich angeben. Er kann stattdessen getrennte bestellbare Varianten darstellen.
Dokumentieren Sie jeden Wert, der das gelieferte System verändert: Länge, Nennleistung, Eingangsbereich, Gehäusekonstruktion, Farbtemperatur, Diffusor, Steckverbinder, Schalter, Steuerungen und Zubehör. Wenn ein Schalter vorhanden ist, klären Sie, ob er Leistung, CCT, Ein/Aus-Betrieb oder eine andere Funktion steuert.
| Konfigurationsfeld | Anzufordernde Nachweise | Warum dies die Freigabe beeinflusst |
|---|---|---|
| Länge und Gehäuse | Bemaßte Zeichnung und Konstruktionscode | Verändert Montage, Steifigkeit und Wärmeleitpfad |
| Leistung und Eingang | Modellcode, Kennzeichnung und elektrischer Prüfbericht | Bestimmt Strom, verbundenen Lastwert und Stromkreisplanung |
| LED und Treiber | Gesteuerte Stückliste oder freigegebene Komponentenliste | Beeinflusst Nachweise für Lichtleistung, Netzqualität, Temperatur und Lebensdauer |
| Diffusor und Oberflächenfinish | Material- und optische Ausführung | Verändert Transmission, Lichtverteilung und sichtbares Bild der Lichtquelle |
| Steckverbinder und Schalter | Pinbelegung, Nennwerte und Betriebsanleitung | Definiert Einspeiserichtung, Verknüpfung und zulässiges Steuerungsverhalten |
| Marktkonfiguration | Kennzeichnung und Zertifikatsumfang | Verhindert die Anwendung von Nachweisen auf eine nicht abgedeckte Ausführung |
Einspeise- und Verdrahtungsarchitektur prüfen
Die veröffentlichten Produktinformationen nennen eine einseitige Einspeisung. Die Projektdokumente sollten zeigen, welches Ende die Versorgung erhält, welche Leiter durch das Gehäuse geführt werden, wie die Steckverbinder kodiert sind und ob der gegenüberliegende Steckverbinder nur ein Ausgang ist. Bestätigen Sie Spannung, Frequenz, Erdung oder Isolationsklasse, Leiterquerschnitt, Polarität soweit anwendbar, Zugentlastung und die zulässige Einspeiserichtung.
Planen Sie nicht allein nach der Verbinderform. Zwei physisch passende Verbinder koennen unterschiedliche Pinbelegungen, Nennwerte oder vorgesehene Systeme haben. Das Mischen von Familien kann umgekehrte Polaritaet, fehlende Schutzleiterkontinuitaet oder eine unterdimensionierte Verbindung erzeugen. Geben Sie passende Kabel- und Verbinderteilenummern zusammen mit der Leuchte an.
Wenn die Reihe Schalter, Sensoren, Dimmung oder Notausrüstung umfasst, prüfen Sie die Verdrahtung für diese genaue Anordnung. Eine geschaltete Leuchte in der Mitte einer verbundenen Reihe kann je nach interner Schaltung nur ihre eigene Lichtquelle unterbrechen oder die nachgelagerte Versorgung beeinflussen. Das Diagramm muss dies vor der Installation klären.
Die verbundene Leuchtenreihe als einen elektrischen Pfad berechnen

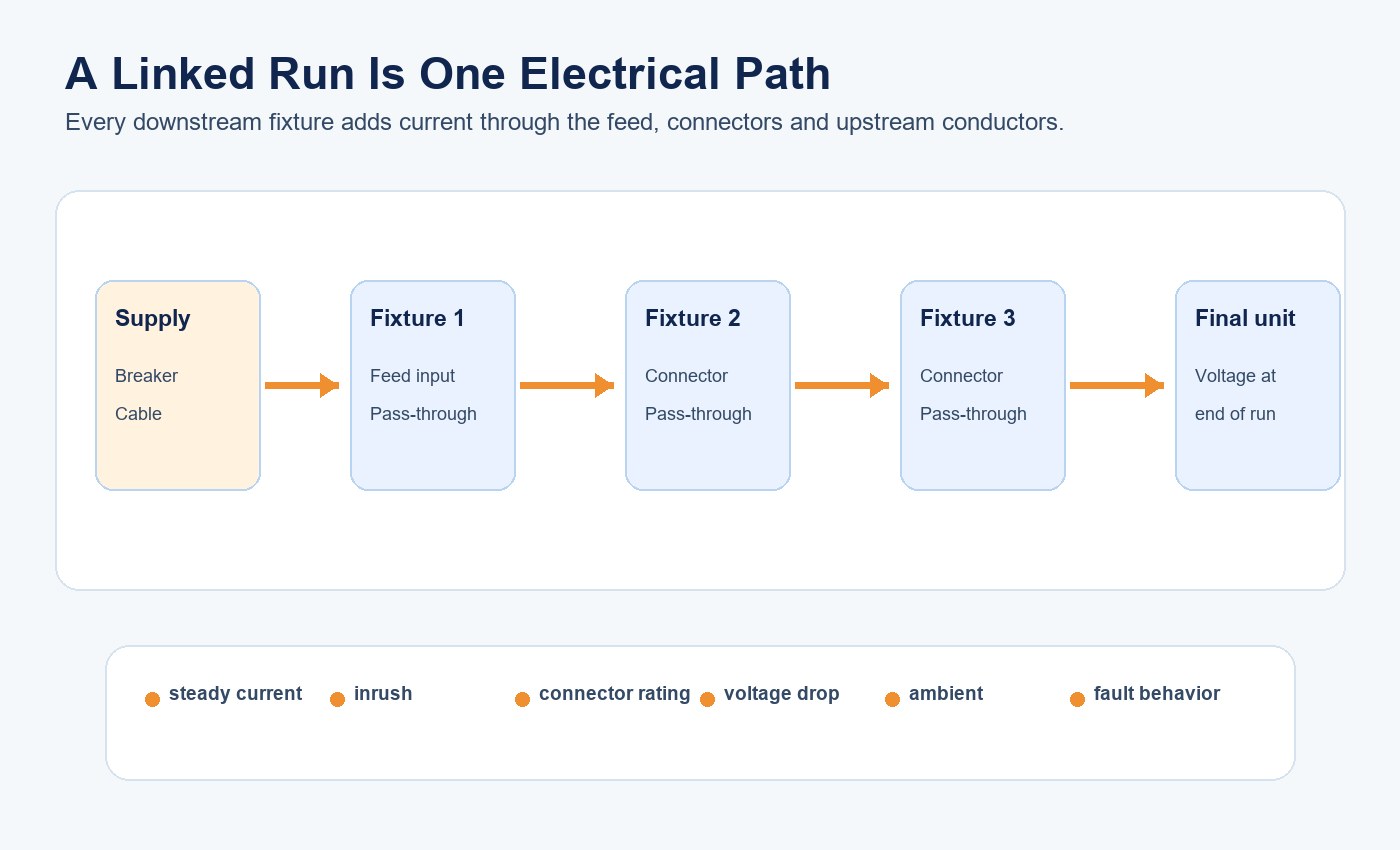

Mehrfachanschlussfaehigkeit bedeutet keine unbegrenzte Reihenschaltung. Jede nachgeschaltete Leuchte erhoeht den Strom durch vorgeschaltetes Einspeisekabel, Verbinderkontakte, Durchgangsleiter und die erste Leuchte. Die zulaessige Menge wird daher durch mehr als den Abzweigschutzschalter begrenzt.
Für eine erste Abschätzung im Dauerbetrieb teilen Sie die gesamte Nenneingangsleistung durch die Versorgungsspannung und berücksichtigen Sie den anwendbaren Leistungsfaktor und die Auslegungsbedingungen. Diese Abschätzung ist nicht die endgültige Grenze. Vergleichen Sie sie mit Nennwerten von Steckverbinder und Leiter, Verhalten der Schutzeinrichtung, Einschaltstrom, Spannungsabfall, Umgebungstemperatur und dem modellspezifischen Maximum des Herstellers.
Die erste begrenzende Bedingung kann Steckverbinderstrom, kumulierter Einschaltstrom, Leitertemperatur oder Spannung am Reihenende statt der Gesamtwattzahl sein. Eine 230 V-Reihe und eine 120 V-Reihe mit derselben Gesamtleistung ziehen nicht denselben Strom. Unterschiedliche Leistungsvarianten verändern ebenfalls das Ergebnis.
| Prüfung der verbundenen Leuchtenreihe | Erforderlicher Eingang | Freigabekriterium |
|---|---|---|
| Dauerstrom | Tatsächliche Systemleistung, Spannung und Leistungsfaktor | Unterhalb der freigegebenen Nennwerte für Kabel, Steckverbinder und Durchverdrahtung |
| Einschaltstrom | Einschaltstromprofil des Treibers und Schutzeinrichtung | Zuverlässiger Start ohne Fehlauslösungen oder Kontaktbelastung |
| Spannungsabfall | Länge, Leiterquerschnitt, Anzahl der Steckverbinder und Last | Die letzte Leuchte bleibt innerhalb ihres zugelassenen Eingangsbereichs |
| Thermischer Zustand | Umgebung, Montage und Dauerlast | Die Temperaturen von Steckverbinder, Leiter und Treiber bleiben zulässig |
| Fehlerverhalten | Einspeiseanordnung und Schutzkoordination | Die Fehlerisolierung entspricht der freigegebenen Ausführung |
Die Leitfaden zur Verbindung integrierter T5-Leuchten erläutert dieselbe Berechnungsdisziplin für eine andere Produktfamilie; übertragen Sie deren numerische Grenzwerte nicht auf eine T8-Leuchte.
Montage und Steckverbinder-Ausrichtung abstimmen
Definieren Sie Montageorientierung, Clipabstand, Untergrund, Befestigungsmittel, Freiraeume und Kabelfuehrungen in der Montagezeichnung. Lange Leuchten koennen Durchbiegung oder ungleichmaessige Diffusorlinien zeigen, wenn Clips zu weit auseinander liegen oder die Oberflaeche nicht eben ist. Verbinderfreiraum muss vorhanden sein, bevor die Reihe an ihren Platz geschoben wird.
Gekoppelte Einheiten benoetigen auch mechanische Ausrichtung. Verwenden Sie den Verbinder fuer die elektrische Schnittstelle, nicht um fehlausgerichtete Gehaeuse in eine gerade Linie zu ziehen. Das Erzwingen der Verbindung kann Kontakte belasten, Endkappen reissen lassen oder kuenftigen Ausbau erschweren. Pruefen Sie jede Leuchte vor dem Schliessen der Verbindung unabhaengig gegen den Projektbezugspunkt.
Pruefen Sie Endkappen, Clips, Zugentlastung und Verbindung nach der Montage. Ist ein durchgehendes Erscheinungsbild wichtig, geben Sie Fuge, Diffusorausrichtung und Farbkonsistenz in einer repraesentativen Reihe frei, nicht an einem einzelnen losen Muster.
Das vollständige optische System bewerten
Das LED-Gehäuse bestimmt das abgegebene Licht nicht allein. Die Position der Platine, die Transmission des Diffusors, die Gehäusegeometrie und der Montageort prägen Verteilung, Leuchtdichte und Blendung. Prüfen Sie die Photometrie der vollständigen Leuchte für das wichtige Modell und die Konfiguration, statt sich auf LED-Effizienz oder ein allgemeines Abstrahlwinkelsymbol zu stützen.
Die Leitfaden zum Abstrahlwinkel integrierter T8-Leuchten ist für die detaillierte Analyse von Lichtverteilung und Abständen verantwortlich. Bestätigen Sie für diese Architekturprüfung Gesamtlichtstrom, Systemlichtausbeute, polare Lichtstärkeverteilung, Sichtbarkeit der Lichtquelle, Gleichmäßigkeit und zeitliche Lichtmodulation unter dem gewählten Eingangs- und Steuerungszustand.
Erstellen Sie ein Mock-up bei vorgesehener Montagehoehe und Abstand. Messen Sie horizontale und relevante vertikale Beleuchtungsstaerke, pruefen Sie Blendung von normalen Blickpositionen und vergleichen Sie benachbarte Leuchten. Wird die Reihe fuer Regale, Vouten oder Arbeitsbereiche verwendet, testen Sie tatsaechlichen Ruecksprung und Oberflaechenreflexion, weil ein breiter Diffusor keine gleichmaessige Anwendungsbeleuchtung garantiert.
Den thermischen Pfad als System prüfen
Die Wärme von LEDs und Treiber muss durch interne Schnittstellen und das Gehäuse an die Umgebungsluft abgeführt werden. ALU+PC- und Voll-PC-Versionen besitzen keine identischen Materialpfade, daher dürfen Nachweise einer Konstruktion nicht automatisch die andere repräsentieren.
Prüfen Sie die endgültige Länge, Leistung, das Gehäuse, die Montageausrichtung und die Umgebungsbedingungen. Erfassen Sie nach der Stabilisierung geeignete Referenztemperaturen der LED-Platine und des Treibers und vergleichen Sie diese mit den freigegebenen Bauteilgrenzwerten. Eng nebeneinander angeordnete, verbundene Leuchten, geschlossene Hohlräume oder nahe Wärmequellen können die lokalen Bedingungen gegenüber einem Muster in freier Luft verändern.
Die thermische Prüfung sollte mit der Änderungssteuerung verknüpft sein. Der Austausch eines Treibers, einer Leiterplatte, einer thermischen Schnittstelle, eines Kunststoff- oder Aluminiumprofils kann eine gezielte Wiederholung der Temperatur-, optischen und elektrischen Prüfungen erfordern.
Wartungskonzept vor dem Kauf festlegen

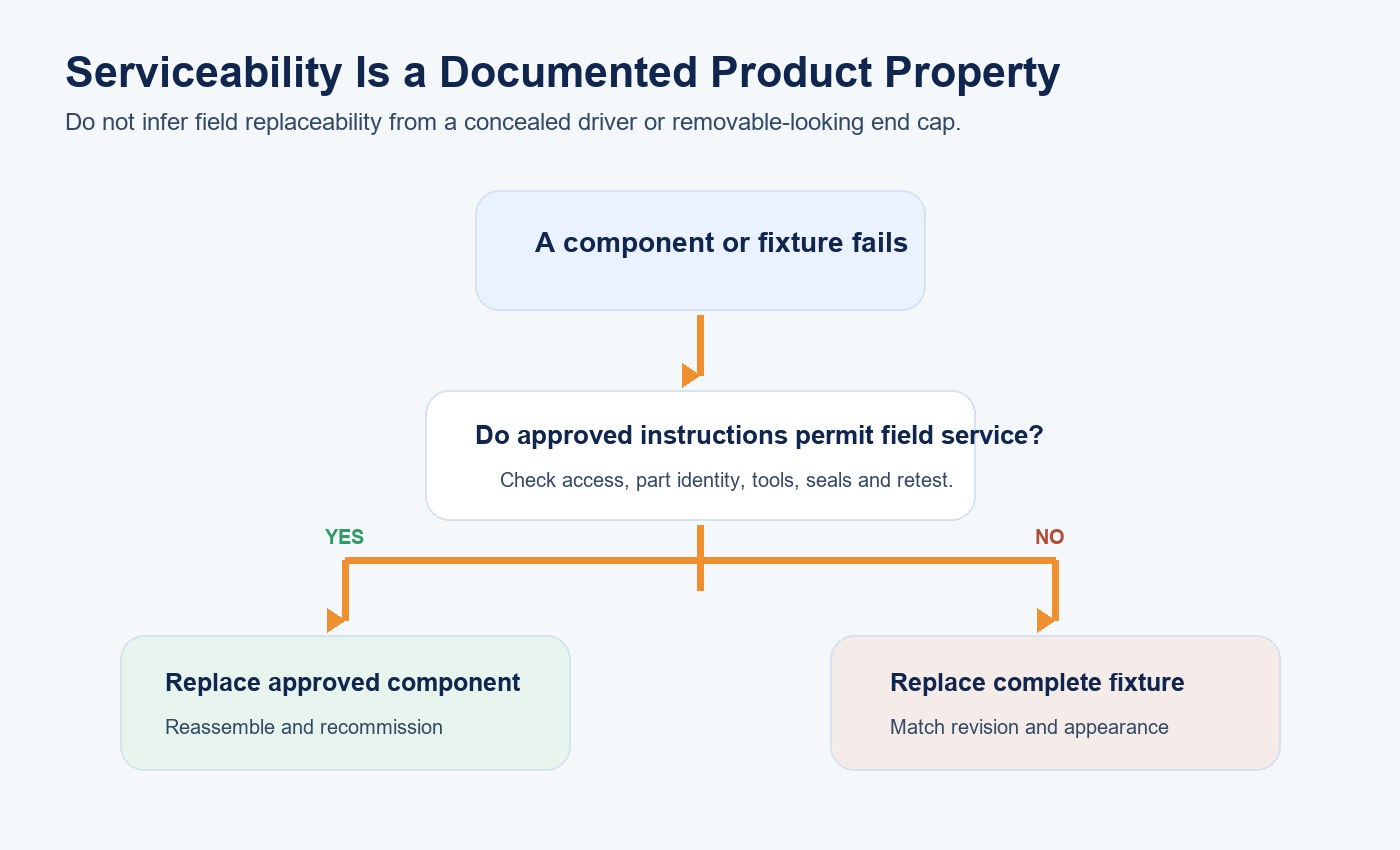

Integrierte Produkte verlagern die Wartung von „Röhre austauschen“ zu einer dokumentierten Produktentscheidung. Fragen Sie, ob freigegebene Anweisungen einen Zugang vor Ort erlauben, welche Teilenummern der Komponenten verfügbar sind, welche Werkzeuge und Schulungen erforderlich sind, ob Isolierungen oder Dichtungen beeinträchtigt werden und welche erneuten Prüfungen nach dem Service folgen.
Wenn die vollständige Leuchte die Serviceeinheit ist, planen Sie Ersatzmengen, Lagerung und künftige optische Kompatibilität. Ein physisch passender Ersatz kann sich dennoch in CCT, Lichtleistung, Aussehen des Diffusors, Steckverbinderrevision oder Steuerungsverhalten unterscheiden. Dokumentieren Sie die freigegebene Revision und legen Sie fest, wie Ersetzungen geprüft werden.
Für umfassendere Nachrüstoptionen verwenden Sie den Lösung zum Ersatz von Leuchtstoffbeleuchtung um vollständige Leuchten mit lampenbasierten Lösungen zu vergleichen.
Repräsentatives Muster und verbundene Leuchtenreihe freigeben
Geben Sie das vollständige Produkt frei: Gehäuse, Diffusor, LED-Platine, Treiber, Steckverbinder, Schalter, Clips, Kabel und Kennzeichnungen. Prüfen Sie Abmessungen, Eingangsleistung, Lichtleistung, Farbe, Verteilung, Flimmerverhalten, Temperatur und Installationspassung anhand der Dokumente.
Erstellen Sie anschließend eine repräsentative verbundene Reihe, idealerweise einschließlich des vorgesehenen Maximums oder eines begründeten Worst Case. Erfassen Sie Anlaufverhalten, Strom an der Einspeisung, Spannung an der letzten Einheit, Steckertemperatur, Ausrichtung, Schaltverhalten sowie gegebenenfalls das Ergebnis eines kontrollierten Fehlers oder einer Unterbrechung gemäß Projektplan.
Bewahren Sie ein Referenzmuster, eine genehmigte Zeichnung, eine BOM oder einen Komponentensteuerungsnachweis, einen Schaltplan und Prüfergebnisse auf. New Lights’ Produktions- und Fertigungskapazitäten den Fertigungskontext für die Musterkontrolle und Produktionskoordination beschreiben.
RFQ für die integrierte T8-Leuchte vorbereiten
Geben Sie Länge, Stückzahl, Leistung, Versorgung, Montagefläche, Clipabstand, Anordnung der verbundenen Reihe, Steuerungen, Umgebungsbedingung, Zielbeleuchtungsstärken und Wartungsstrategie an. Fordern Sie das genaue Modell und die Konstruktion, Verdrahtungsdiagramm, Steckverbindernennwerte, Verbindungsanzahl, Photometrie, Temperaturnachweise, Kennzeichnungen, Installationsanweisungen und Zertifikatsumfang an.
Für eine abgegrenzte Konfigurationsprüfung, Kontaktieren Sie New Lights mit Layout, Stromkreis, gewähltem Eingang und erwarteter Leuchtenanzahl je Reihe.
| RFQ-Position | Lieferantenantwort | Freigabenachweis |
|---|---|---|
| Produktidentität | Genaues Modell, Länge, Leistung und Konstruktion | Angebot, Kennzeichnung, Zeichnung und Muster stimmen überein |
| Elektrischer Pfad | Einspeiseseite, Pinbelegung, Leiter- und Steckverbinder-Nennwerte | Freigegebener Verdrahtungsplan und Berechnung der verbundenen Leuchtenreihe |
| Optisches Ergebnis | Lichtleistung, Lichtverteilung, Farbe und TLM | Bericht auf Modellebene und repräsentativer Musteraufbau |
| Installation | Clip-Abstand, Ausrichtung und Freiräume | Zeichnung und Baustellenkoordination freigegeben |
| Wartungsplan | Freigegebene Komponentenwartung oder Austausch der kompletten Einheit | Anweisungen, Ersatzteile und Revisionsstrategie dokumentiert |
| Änderungssteuerung | Gesteuerte kritische Komponenten und Benachrichtigungsregel | Produktionsauftrag an die freigegebene Konfiguration gebunden |
Häufig gestellte Fragen
Kann eine integrierte T8 LED-Leuchte eine T8-Ersatzröhre aufnehmen?
In der Regel nein: Eine integrierte Leuchte wird mit eigener LED-Platine und eigenem Treiber geliefert. Bestätigen Sie die genaue Zeichnung, da Produktkategorien mit ähnlichen Formen unterschiedliche interne Architekturen verwenden können.
Wie viele integrierte T8-Leuchten können verbunden werden?
Verwenden Sie die modellspezifische Grenze für die gewählte Spannung, Leistung, den Steckverbinder und die Umgebungsbedingung. Prüfen Sie Dauerstrom, Einschaltstrom, Spannungsabfall, Schutzeinrichtungen und den Steckverbinderpfad; leiten Sie die endgültige Grenze nicht allein aus Watt ab.
Hat eine integrierte Leuchte einen austauschbaren Treiber?
Nur wenn die freigegebenen Serviceanweisungen und Teileinformationen dies angeben. Ein verdeckter oder abnehmbar wirkender Treiber reicht nicht aus, um die Austauschbarkeit im Feld zu belegen.
Ist eine integrierte T8-Leuchte immer effizienter als ein System mit austauschbaren Röhren?
Nein. Vergleichen Sie Eingangsleistung des vollständigen Systems, abgegebenes Licht, Lichtverteilung und Anwendungsergebnisse. Die Produktarchitektur allein ist kein Effizienzergebnis.
Was sollte in einer verbundenen Musterreihe geprüft werden?
Prüfen Sie Strom, Anlauf, Spannung am Reihenende, Steckverbindertemperatur, Ausrichtung, Schalt- und Steuerungsverhalten, Lichtkonsistenz und jede projektspezifische Fehlerreaktion.
