Anschlussfähige integrierte T5-LED-Leuchte

Diese schlanke T5 LED-Leuchte integriert Lichtquelle, Treiber, Diffusor und Gehaeuse in einem Koerper mit 23 x 34 mm. Modelle aus ALU+PC und Voll-PC decken Laengen von 300-1478 mm mit einseitigem Eingang, verbindbaren Steckverbinderoptionen und optionalen lokalen Schaltern fuer trockene lineare Innenraumbeleuchtung ab.

Integrierte Lichtquelle: Die LEDs und der Treiber sind in die schlanke Leuchte integriert, sodass keine separate Röhre und kein separates Gehäuse aufeinander abgestimmt werden müssen.
Direkte lineare Verbindung: Kompatible Enden verbinden mehrere Leuchten von einem geplanten Einspeisepunkt zu einer durchgehenden Lichtlinie im trockenen Innenbereich.
Lokale Steuerungsoptionen: Ein/Aus- und CCT-Tastenschalter ermöglichen eine grundlegende Steuerung direkt an der ausgewählten Leuchte.
Flache Clipmontage: Das schmale Gehäuse wird mit Metallclips dicht an Regalen, Schränken, Wänden, Decken oder Arbeitsflächen befestigt.

Gehäuse Optionen	Aluminium + PC oder vollständig PC
Profil und Länge	23 x 34 mm; 300-1478 mm
Nennleistung	5-26 W; konfigurationsabhängig
Lichtausbeute	80-160 lm/W; anpassbar

CCT und CRI	3000-8000 K; Ra80
Eingang und PF	AC 180-265 V oder AC 85-265 V; PF 0.5 / 0.9
Optik und Einsatz	Abstrahlwinkel 120-degree; flimmerfrei; 25,000 hours; trockene Innenraeume

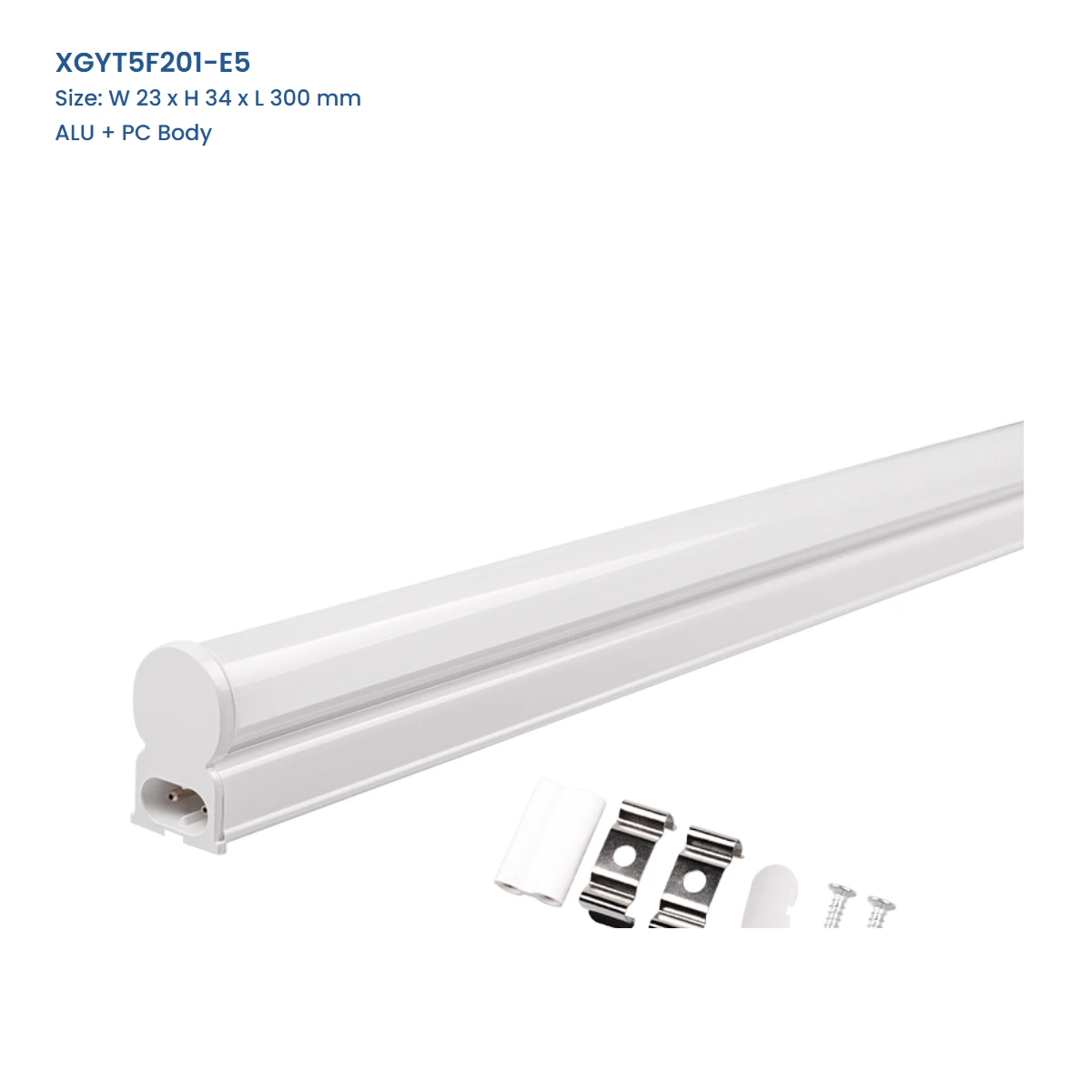

XGYT5F201-E5 connectable T5 integrated LED fixture, ALU + PC Body, W 23 x H 34 x L 300 mm

Connectable T5 integrated LED fixtures mounted beneath dry indoor retail shelves

XGYT5F701-E5 connectable T5 integrated LED fixture, Full PC Body, W 23 x H 34 x L 300 mm

XGYT5F202-E9 connectable T5 integrated LED fixture, ALU + PC Body, W 23 x H 34 x L 572 mm

XGYT5F702-E9 connectable T5 integrated LED fixture, Full PC Body, W 23 x H 34 x L 572 mm

XGYT5F203-E12 connectable T5 integrated LED fixture, ALU + PC Body, W 23 x H 34 x L 880 mm

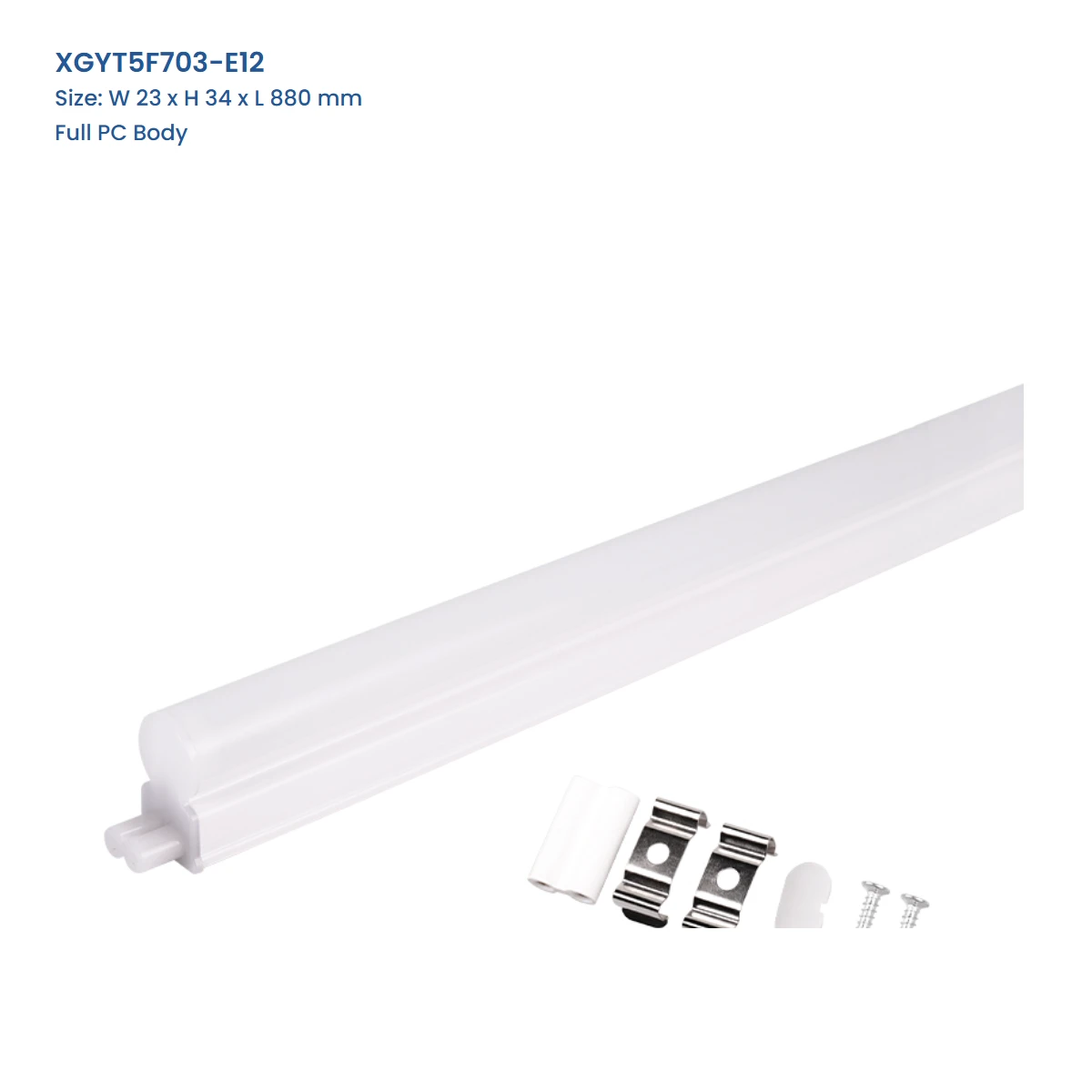

XGYT5F703-E12 connectable T5 integrated LED fixture, Full PC Body, W 23 x H 34 x L 880 mm

XGYT5F204-E18 connectable T5 integrated LED fixture, ALU + PC Body, W 23 x H 34 x L 1178 mm

XGYT5F704-E18 connectable T5 integrated LED fixture, Full PC Body, W 23 x H 34 x L 1178 mm

XGYT5F205-E22 connectable T5 integrated LED fixture, ALU + PC Body, W 23 x H 34 x L 1478 mm

XGYT5F705-E22 connectable T5 integrated LED fixture, Full PC Body, W 23 x H 34 x L 1478 mm

Technische Daten

Modellspezifikationen

Modell-Nr.	Hauptteil	Abmessungen B x H x L	Nennleistung	Lichtausbeute	CCT	CRI
XGYT5F201-E5	ALU+PC	23 × 34 × 300 mm	5 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F701-E5	Voll-PC	23 × 34 × 300 mm	5 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F202-E9	ALU+PC	23 × 34 × 572 mm	9 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F702-E9	Voll-PC	23 × 34 × 572 mm	9 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F203-E12	ALU+PC	23 × 34 × 880 mm	12 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F703-E12	Voll-PC	23 × 34 × 880 mm	12 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F204-E18	ALU+PC	23 × 34 × 1178 mm	18 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F704-E18	Voll-PC	23 × 34 × 1178 mm	18 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F205-E22	ALU+PC	23 × 34 × 1478 mm	22 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F205-E22	ALU+PC	23 × 34 × 1478 mm	26 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F705-E22	Voll-PC	23 × 34 × 1478 mm	22 W	80-160 lm/W	3000-8000 K	Ra80
XGYT5F705-E22	Voll-PC	23 × 34 × 1478 mm	26 W	80-160 lm/W	3000-8000 K	Ra80

Gemeinsame Serienspezifikationen: einseitiger Eingang, Abstrahlwinkel 120-degree, flimmerfreier Betrieb, Nennlebensdauer von 25,000-hour und Einsatz in trockenen Innenraeumen. Jede Modellreferenz mit 1478 mm ist in separaten Nennleistungsvarianten mit 22 W und 26 W verfuegbar; waehlen Sie die erforderliche Leistung.

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Familie 2xx verwendet ein Aluminiumgehaeuse mit PC-Lichtabdeckung, waehrend die Familie 7xx einen Voll-PC-Koerper verwendet. Beide teilen ein Profil mit 23 x 34 mm, Steckverbinderenden und einem Montagekanal fuer Metallclips.

Hinweise zur Auswahl und Installation

Waehlen Sie zuerst Gehaeusekonstruktion, genaue Laenge und Nennleistungszeile und geben Sie dann entweder doppelte Buchsenenden mit einem Kabel mit Doppelstecker oder Kupplungsenden Stecker/Buchse an. Bestaetigen Sie die zulaessige angeschlossene Last fuer gewaehltes Kabel, Steckverbinder und Versorgungskreis, bevor Sie eine Reihe aus mehreren Leuchten zusammenbauen.

Empfohlene Anwendung

Anwendungen

Regale im Einzelhandel: Montieren Sie verbundene Leuchten unter Warenregalen für eine durchgehende Beleuchtung zur Warenpräsentation aus kurzer Distanz.
Vitrinen: Montieren Sie das schlanke Gehäuse in trockenen Innenvitrinen und verbinden Sie geeignete Längen entsprechend dem Schranklayout.
Arbeitsplatzbeleuchtung im Büro: Installieren Sie die Leuchten über Schreibtischen, Theken oder Arbeitsflächen für breitflächige lokale Beleuchtung.
Innenbeschilderung: Ordnen Sie ausgewählte Längen in geschützten Werbekästen und Leuchtkastenstrukturen an.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Ist diese Leuchte für eine separate austauschbare T5-Röhre ausgelegt?

Nein. LED-Modul, Treiber, Diffusor und Gehaeuse sind in einer Leuchte integriert. Waehlen Sie ein separates Rohr- und Leuchtenprodukt, wenn ein Lampenwechsel erforderlich ist.

Worin besteht der Unterschied zwischen den Familien 2xx und 7xx?

Die Modelle 2xx verwenden ein Aluminiumgehaeuse mit PC-Abdeckung, waehrend die Modelle 7xx einen Voll-PC-Koerper verwenden. Waehlen Sie die Familie nach der erforderlichen Konstruktion, bevor Sie Laenge und Leistung auswaehlen.

Wie können mehrere Leuchten verbunden werden?

Waehlen Sie entweder doppelte Buchsenenden mit einem Doppelkabelstecker oder Kupplungsenden mit Stecker/Buchse fuer die direkte Verbindung von Leuchte zu Leuchte. Verwenden Sie innerhalb jeder Reihe ein kompatibles Verbindungssystem.

Wie viele Leuchten können einen Einspeisepunkt gemeinsam nutzen?

Die Grenze haengt von Leuchtenleistung, Nennwerten fuer Kabel und Steckverbinder, Einschaltstrom und Versorgungskreis ab. Bestaetigen Sie die zulaessige angeschlossene Last fuer die gewaehlte Konfiguration vor der Installation.

Ist der CCT-Tastenschalter bei jeder Leuchte enthalten?

Nein. Der CCT-Tastenschalter und der einfache Ein/Aus-Schalter sind optionale Konfigurationen. Geben Sie die erforderliche Steuerung und Schalterposition fuer das gewaehlte Modell an.

Verwendet das Modell 1478 mm 22 W oder 26 W?

Sowohl 22 W als auch 26 W sind als Optionen fuer die Modelle ALU+PC und Voll-PC mit 1478 mm aufgefuehrt. Waehlen Sie eine Nennleistungskonfiguration, statt sich allein auf die Endung E22 zu verlassen.
