LED-hinterleuchtetes Panel im koreanischen Format

Diese LED-Panelfamilie mit Hinterleuchtung im koreanischen Format umfasst acht Deckenformate von kompakten quadratischen Gehaeusen bis zu linearen Formaten mit 1280 mm. Jedes Modell behaelt eigene Abmessungen, Leistungsangabe und Gehaeusetiefe fuer Hinterleuchtung zur Auswahl fuer Austausch und Projekte bei.

Deckenformat-Auswahl: Die Familie umfasst kompakte Quadrate, breite Rechtecke und lange lineare Öffnungen, die in koreanischen Innenräumen verwendet werden.
Klares Deckenbild: Ein neutraler Rand gewährleistet eine einheitliche optische Begrenzung bei quadratischen und länglichen Installationen.
Auswahl mit exakter Passform: Unterschiedliche Grundflächen binden die Auswahl eines Ersatzes an die gemessene Geometrie vor Ort statt an eine allgemeine Nennabmessung.
Formatspezifische Profile: Kompakte und verlängerte Gehäuse behalten eine flache Bauweise bei, die zu ihren Abmessungen passt.
Bestellbare CCT-Optionen: Drei neutral- bis kaltweiße Optionen unterstützen regionale Projektspezifikationen.

Verfügbare Formate	8 Gehaeusegroessen im koreanischen Format
Nennleistung	Bestellte Leistungen 20 W / 25 W / 40 oder 50 W
Lichtausbeute	90-140 lm/W; anpassbar

CCT-Auswahlmöglichkeiten	4000 K / 5700 K / 6500 K
Gehäusetiefe	30 mm or 32 mm
Umgebung und Oberflächenfinish	Innenbereich; Weiß

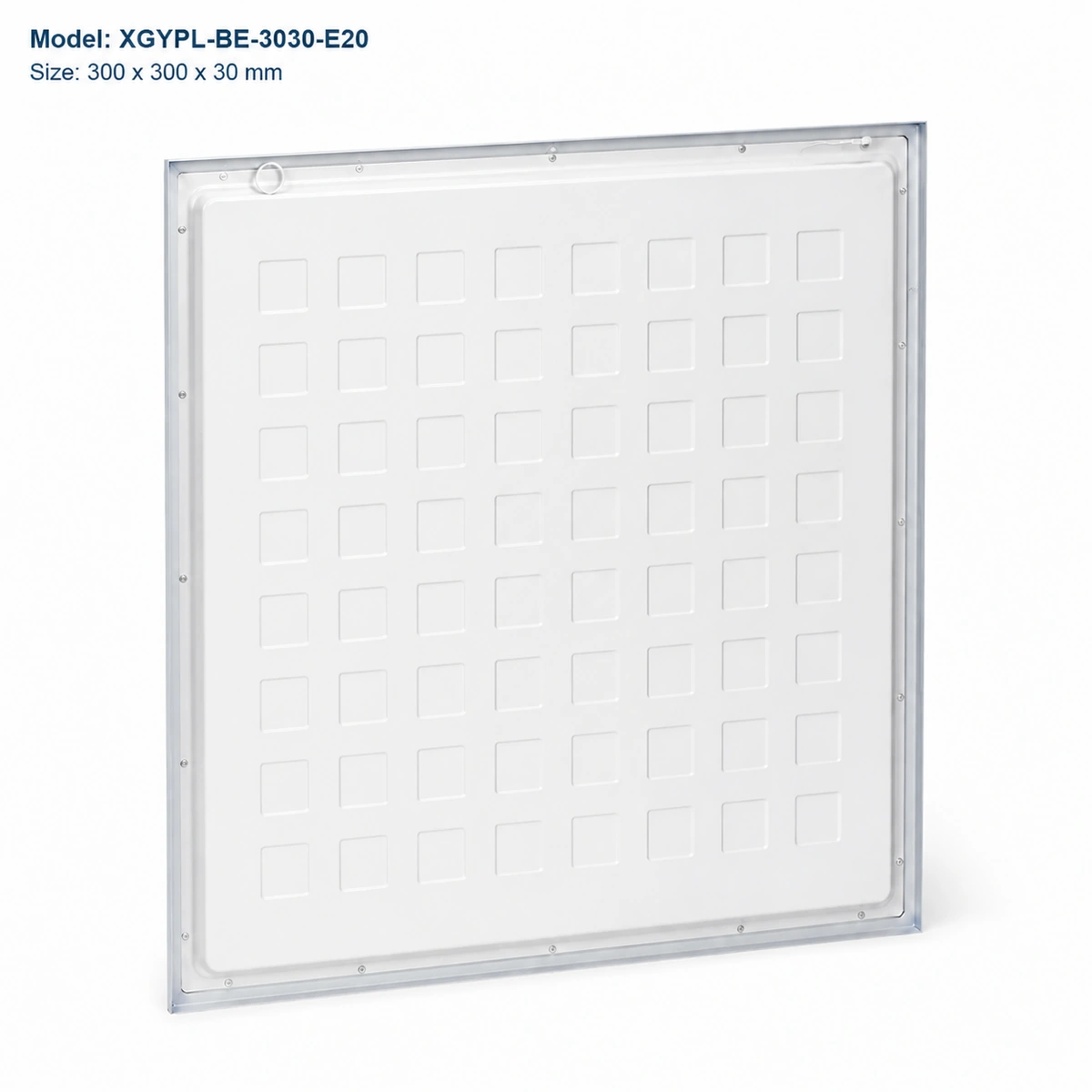

300 x 300 x 30 mm Korean-format LED backlit panel rear housing

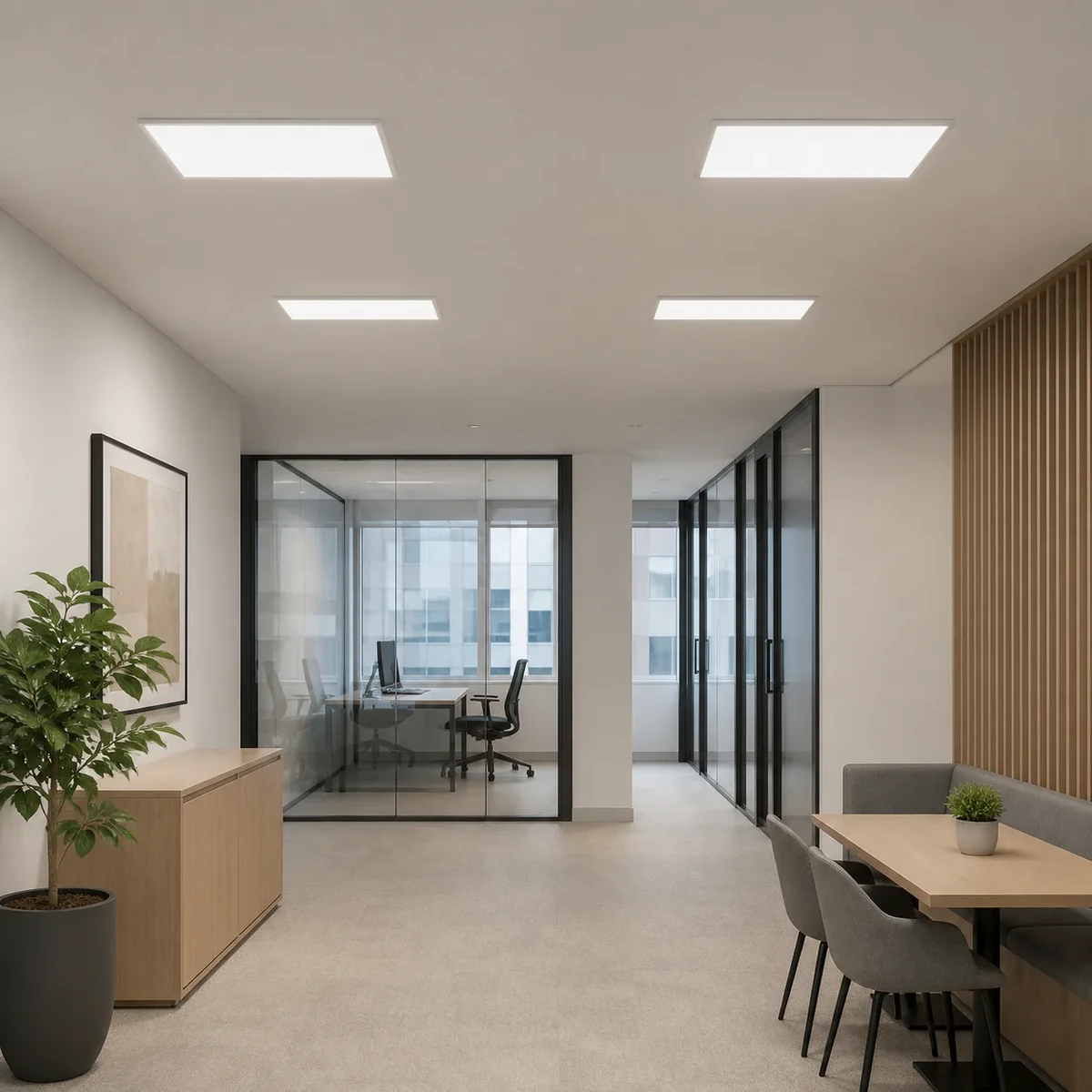

Korean-format LED backlit panels installed in an office circulation ceiling

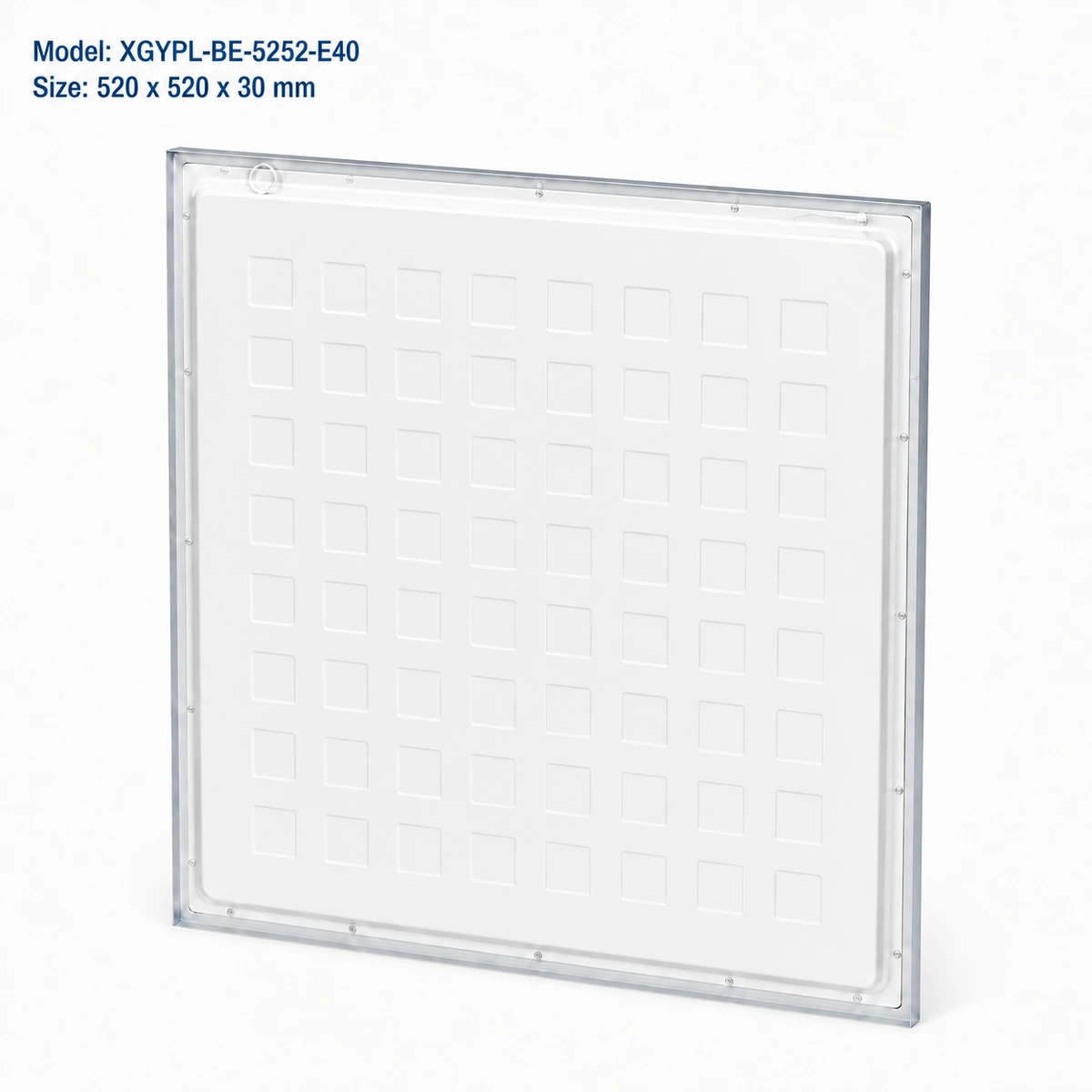

520 x 520 x 30 mm Korean-format LED backlit panel rear housing

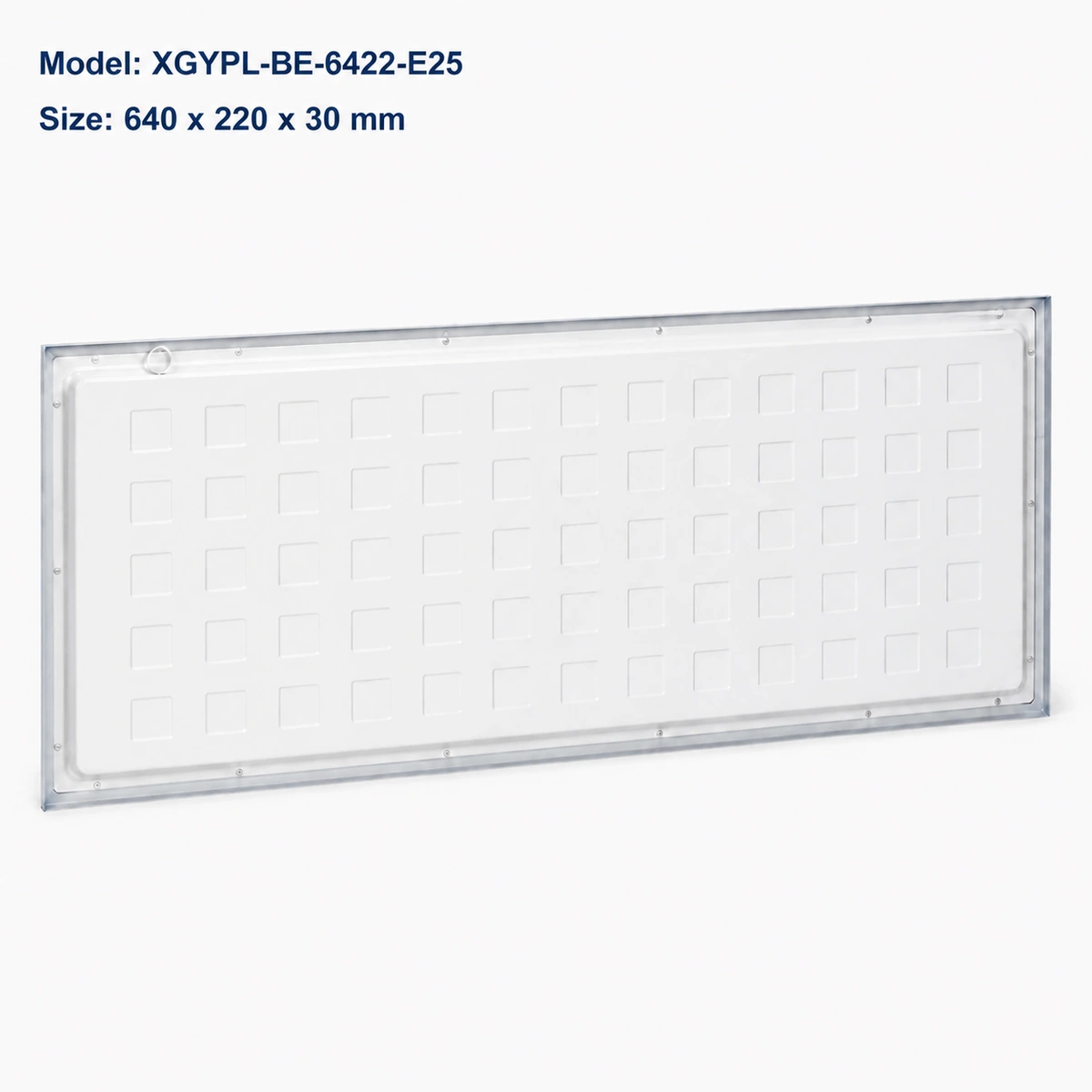

640 x 220 x 30 mm Korean-format LED backlit panel rear housing

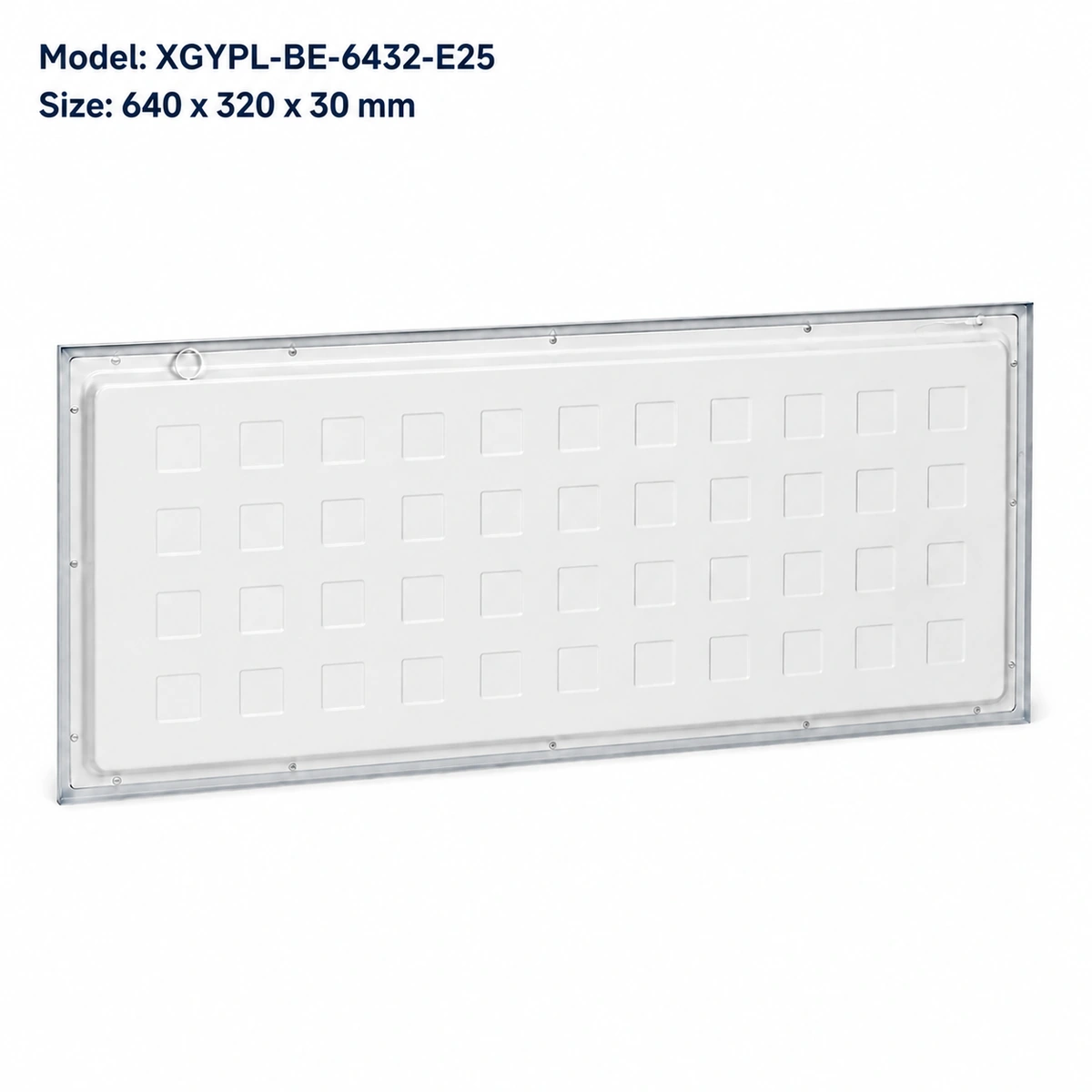

640 x 320 x 30 mm Korean-format LED backlit panel rear housing

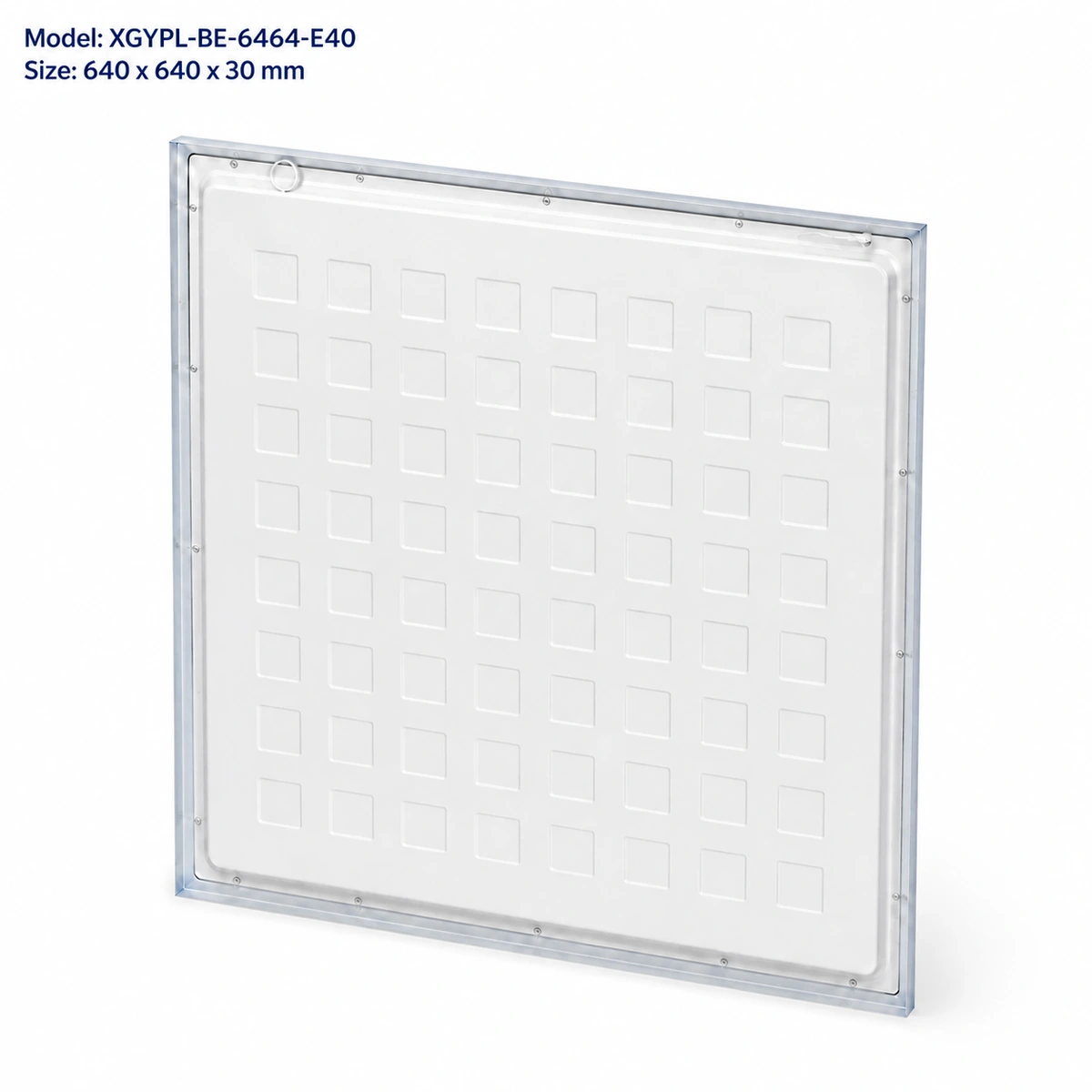

640 x 640 x 30 mm Korean-format LED backlit panel rear housing

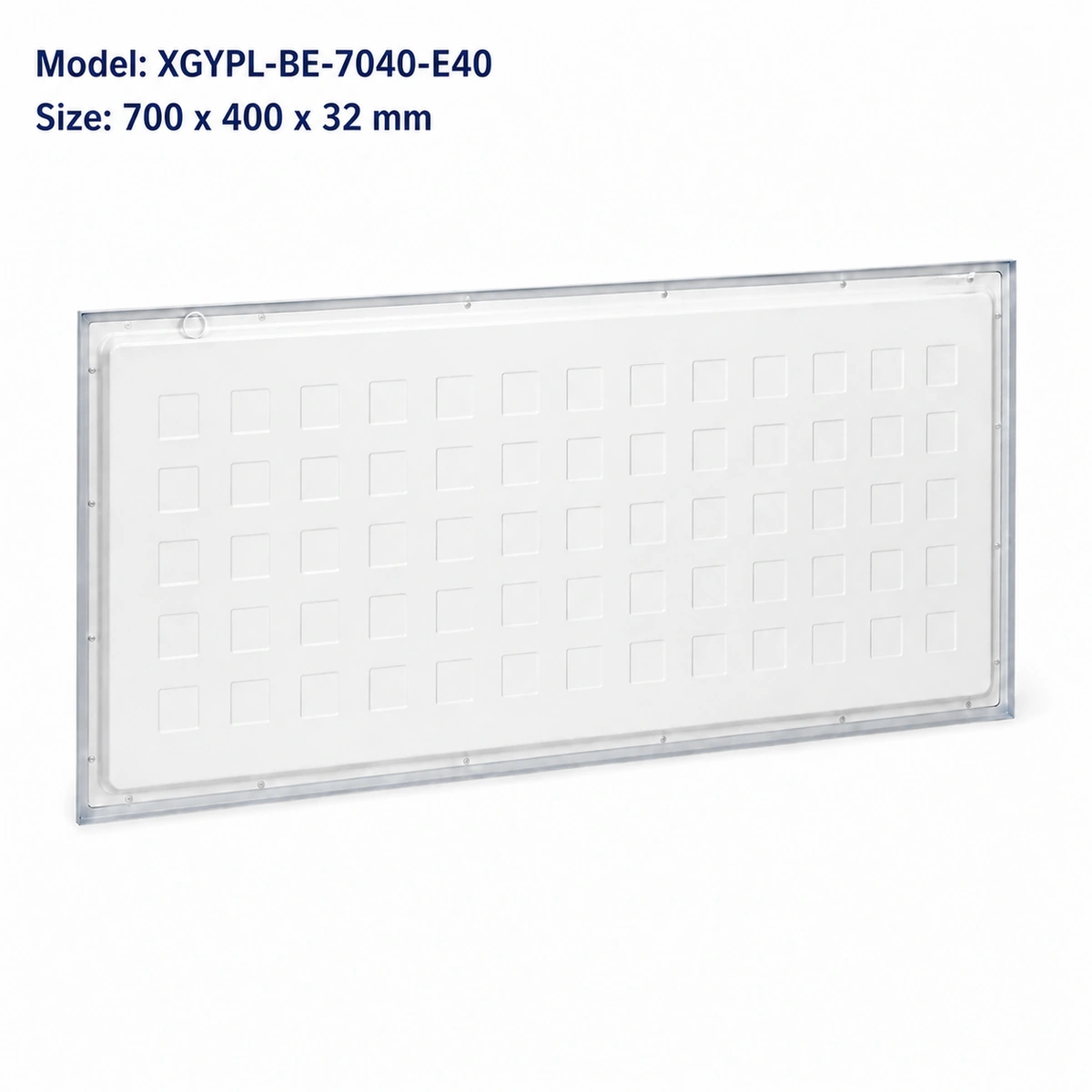

700 x 400 x 32 mm Korean-format LED backlit panel rear housing

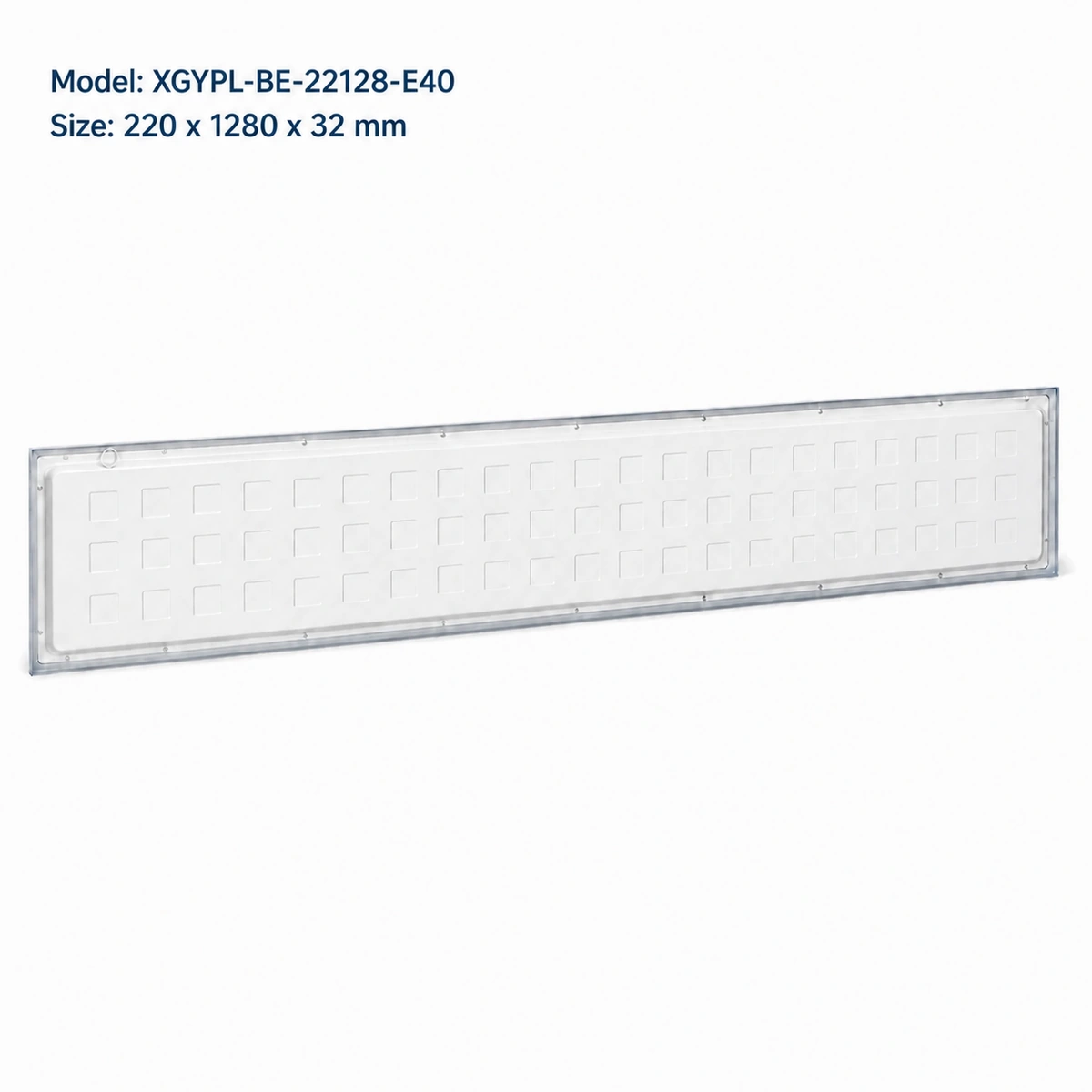

220 x 1280 x 32 mm Korean-format LED backlit panel rear housing

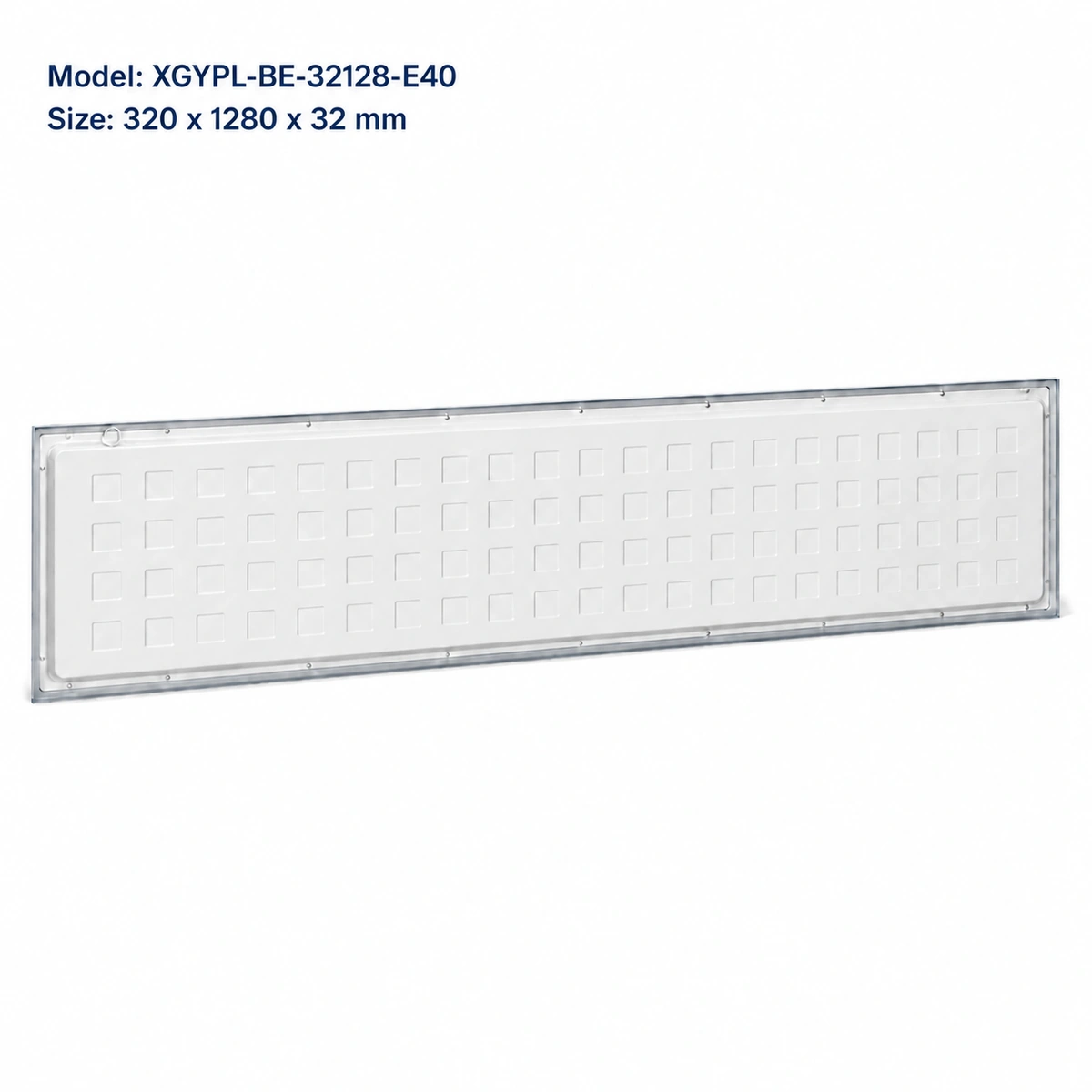

320 x 1280 x 32 mm Korean-format LED backlit panel rear housing

Technische Daten

Modellspezifikationen

Modell	Abmessungen	Nennleistung	Wirksamkeit	CCT	CRI-Optionen	Spannungskennzeichnung	PF
XGYPL-BE-3030-E20	300 x 300 x 30 mm	20 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-5252-E40	520 x 520 x 30 mm	40/50 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-6422-E25	640 x 220 x 30 mm	25 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-6432-E25	640 x 320 x 30 mm	25 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-6464-E40	640 x 640 x 30 mm	40/50 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-7040-E40	700 x 400 x 32 mm	40/50 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-22128-E40	220 x 1280 x 32 mm	40/50 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9
XGYPL-BE-32128-E40	320 x 1280 x 32 mm	40/50 W	90-140 lm/W	4000/5700/6500 K	Ra80/90	S:220-240 V / U:100-240 V	0.5/0.9

Lebensdauer 50000 h; Einsatz in Innenraeumen; weisse Oberflaeche; Abstrahlwinkel 112-degree. Die Lichtausbeute ist anpassbar.

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Baugruppe XGYPL-BE kombiniert eine weisse hinterleuchtete Lichtflaeche mit einem schmalen umlaufenden Rahmen und einer gepraegten Rueckplatte. Gemeinsame Seriendaten umfassen Optionen Ra80/90, 50000 h, Einsatz in Innenraeumen, Abstrahlwinkel 112-degree und PF 0.5/0.9.

Hinweise zur Auswahl und Installation

Messen Sie die Deckenöffnung, die Tragstruktur und die verfügbare Tiefe, bevor Sie das genaue Modell auswählen. Legen Sie dann die bestellte Leistung und CCT fest. Bestätigen Sie vor der Bestellung den erforderlichen S- oder U-codierten Treiber und die Konfiguration für den Zielmarkt. Ein Eintrag mit 40/50 W ist eine Auswahl der bestellten Leistung und kein Nachweis für vor Ort umschaltbare Leistung. Vergleichen Sie für andere übergroße Deckenformate unsere Großformatige LED-Panels.

Empfohlene Anwendung

Anwendungen

Ersatzlösungen für koreanische Decken: Stimmen Sie eine vorhandene Deckenöffnung auf die entsprechende Grundfläche ab.
Verkehrsflächen in Büros: Verwenden Sie quadratische oder rechteckige Formate in kompatiblen Bürodecken im Innenbereich.
Beleuchtung von Klassenräumen: Wählen Sie die Grundfläche, die bestellte Leistung und CCT für Deckenlayouts in Unterrichtsräumen.
Sanierungen öffentlicher Innenräume: Ersetzen Sie nicht standardisierte Deckenpaneele nach dem Messen der vorhandenen Traggeometrie.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Warum werden acht Größen auf einer Produktseite geführt?

Sie verwenden dieselbe hinterleuchtete Konstruktion im koreanischen Format, bedienen jedoch unterschiedliche Deckenformate. Jede Gehaeusegroesse bleibt unabhaengig auswaehlbar.

Sind die Eintraege 40/50 W leistungsschaltbar?

Es ist kein vor Ort waehlbarer Treiber festgelegt. Behandeln Sie 40 W und 50 W als alternative bestellte Leistungen und legen Sie eine Leistung vor der Produktion fest.

Welche CCT-Optionen sind verfuegbar?

Die verfuegbaren Optionen sind 4000 K, 5700 K und 6500 K. Bestaetigen Sie eine bestellte CCT und die endgueltige Musterkennzeichnung.

Kann ein Modell im koreanischen Format ein Standard-Rasterpanel mit 595 mm ersetzen?

Nicht automatisch. Messen Sie Oeffnung, Auflagepunkte und verfuegbare Tiefe, denn diese acht Formate unterscheiden sich von einem Standardpanel mit 595 x 595 mm.

Was bedeuten die Spannungskennzeichnungen S und U?

Verfuegbare Spannungskennzeichnungen sind S:220V-240V und U:100V-240V. Bestaetigen Sie vor der Bestellung den erforderlichen Treiber und die Zielmarktkonfiguration.

Ist dieses Panel für den Einsatz im Außenbereich geeignet?

Verwenden Sie diese Familie in kompatiblen Deckeneinbauten im Innenbereich. Bestätigen Sie vor der Bestellung jede projektspezifische Anforderung an den Umgebungsschutz.
