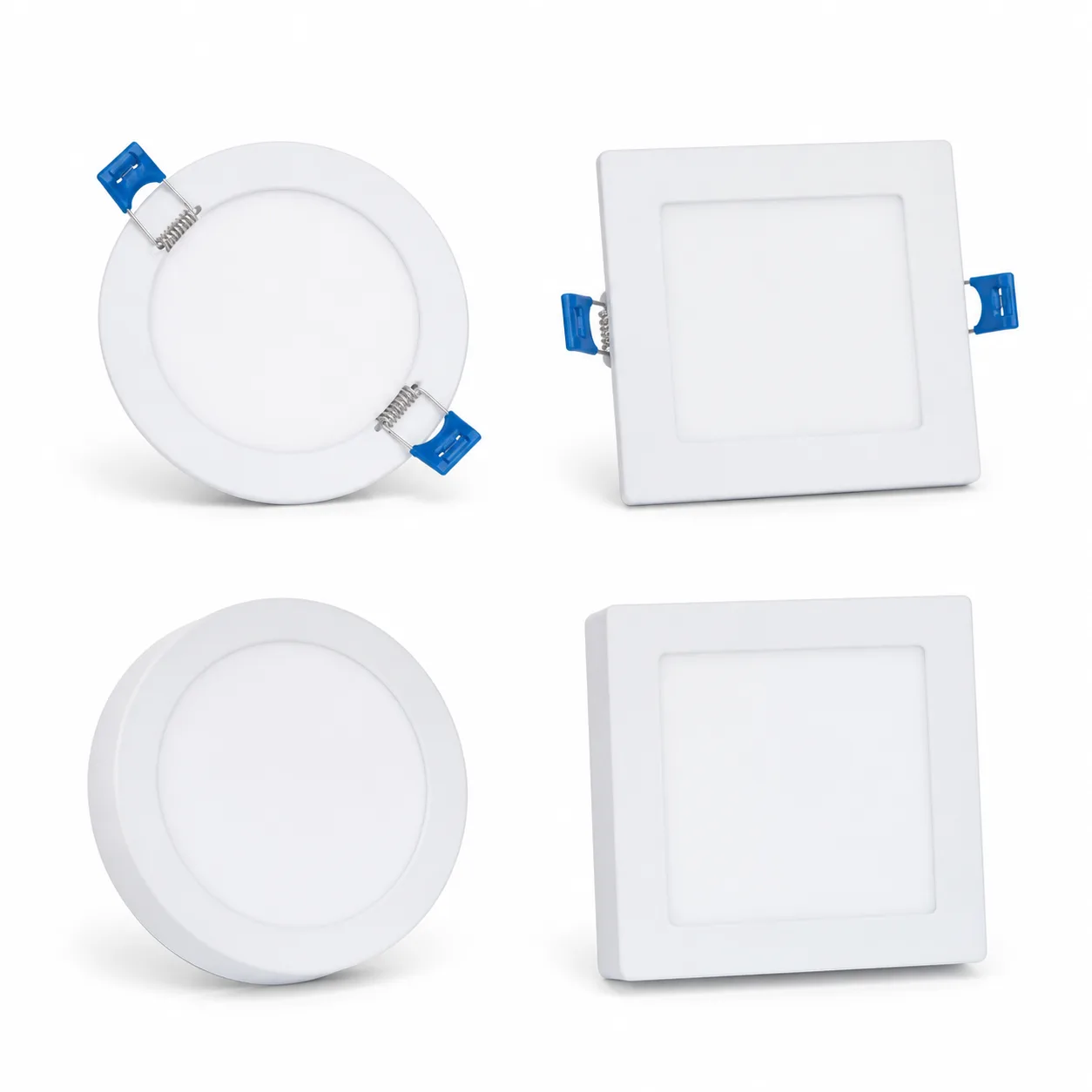

DOB rundes und quadratisches hinterleuchtetes LED-Panel
- Runde und quadratische Rahmen: Zwei sichtbare Formen decken unterschiedliche Einbaudeckenlayouts ab.
- 26.5 mm Einbaugehäuse: Das Lichtmodul und die Leistungsstufe passen in dasselbe Gehäuse mit geringer Einbautiefe.
- Leuchten- und Ausschnittmaße: Separate Maße helfen dabei, jedes Gehäuse dem vorbereiteten Deckenausschnitt zuzuordnen.
- Selectable CCT Options: Ausführungen mit fester CCT sowie 3000/4000/6400 K unterstützen unterschiedliche Lagerkonzepte.
| Nennleistung | 3/6 / 9/12 / 15 / 18 / 24 W |
|---|---|
| Gehäusetiefe | 26.5 mm |
| Wirksamkeit | 80 lm/W; 105 lm/W module |
| CCT | 3000–6500 K / DCCT |
|---|---|
| Bauwesen | PP-Gehaeuse / PS-Diffusor / Aluminiumplatine |
| Schutz | IP20, trockene Innenbereiche |
Technische Daten
Modellspezifikationen
| Modell-Nr. | Form | Leuchtengroesse (mm) | Deckenausschnitt (mm) | Nennleistung | CCT-Option |
|---|---|---|---|---|---|
| XGYSPLRR-PPDOB-E3/6 (DCCT) | Rund | Ø93×26.5 | Ø70–75 | 3/6 W | 3000/4000/6400 K |
| XGYSPLRR-PPDOB-E9/12 (DCCT) | Rund | Ø121×26.5 | Ø95–100 | 9/12 W | 3000/4000/6400 K |
| XGYSPLRR-PPDOB-E15 (DCCT) | Rund | Ø154×26.5 | Ø125–135 | 15 W | 3000/4000/6400 K |
| XGYSPLRR-PPDOB-E18 (DCCT) | Rund | Ø177×26.5 | Ø145–150 | 18 W | 3000/4000/6400 K |
| XGYSPLRR-PPDOB-E24 (DCCT) | Rund | Ø225×26.5 | Ø190–195 | 24 W | 3000/4000/6400 K |
| XGYSPLRS-PPDOB-E3/6 (DCCT) | Quadratisch | 93×93×26.5 | 75×75 | 3/6 W | 3000/4000/6400 K |
| XGYSPLRS-PPDOB-E9/12 (DCCT) | Quadratisch | 122×122×26.5 | 100×100 | 9/12 W | 3000/4000/6400 K |
| XGYSPLRS-PPDOB-E15 (DCCT) | Quadratisch | 155×155×26.5 | 125×125 | 15 W | 3000/4000/6400 K |
| XGYSPLRS-PPDOB-E18 (DCCT) | Quadratisch | 170×170×26.5 | 140×140 | 18 W | 3000/4000/6400 K |
| XGYSPLRS-PPDOB-E24 (DCCT) | Quadratisch | 220×220×26.5 | 190×190 | 24 W | 3000/4000/6400 K |
Produktbeschreibung
Produktdetails
Produktkonstruktion
Die Familie kombiniert ein rundes oder quadratisches PP-Gehaeuse, einen PS-Diffusor und eine Aluminiumplatine in einem Einbaukoerper mit 26.5 mm. Jedes Modell trennt die sichtbare Leuchtengroesse vom erforderlichen Deckenausschnitt.
Hinweise zur Auswahl und Installation
Wählen Sie zuerst die Rahmenform und stimmen Sie dann den exakten Deckenausschnitt, die Gehäusetiefe und den Freiraum für die Federclips ab. Bestätigen Sie vor der Installation die bestellte Leistung, CCT-Option, den Platz für die Eingangsverdrahtung und die Steuerungskompatibilität. Vergleichen Sie für andere Deckenformate und Panelkonstruktionen unsere large-format LED panels.

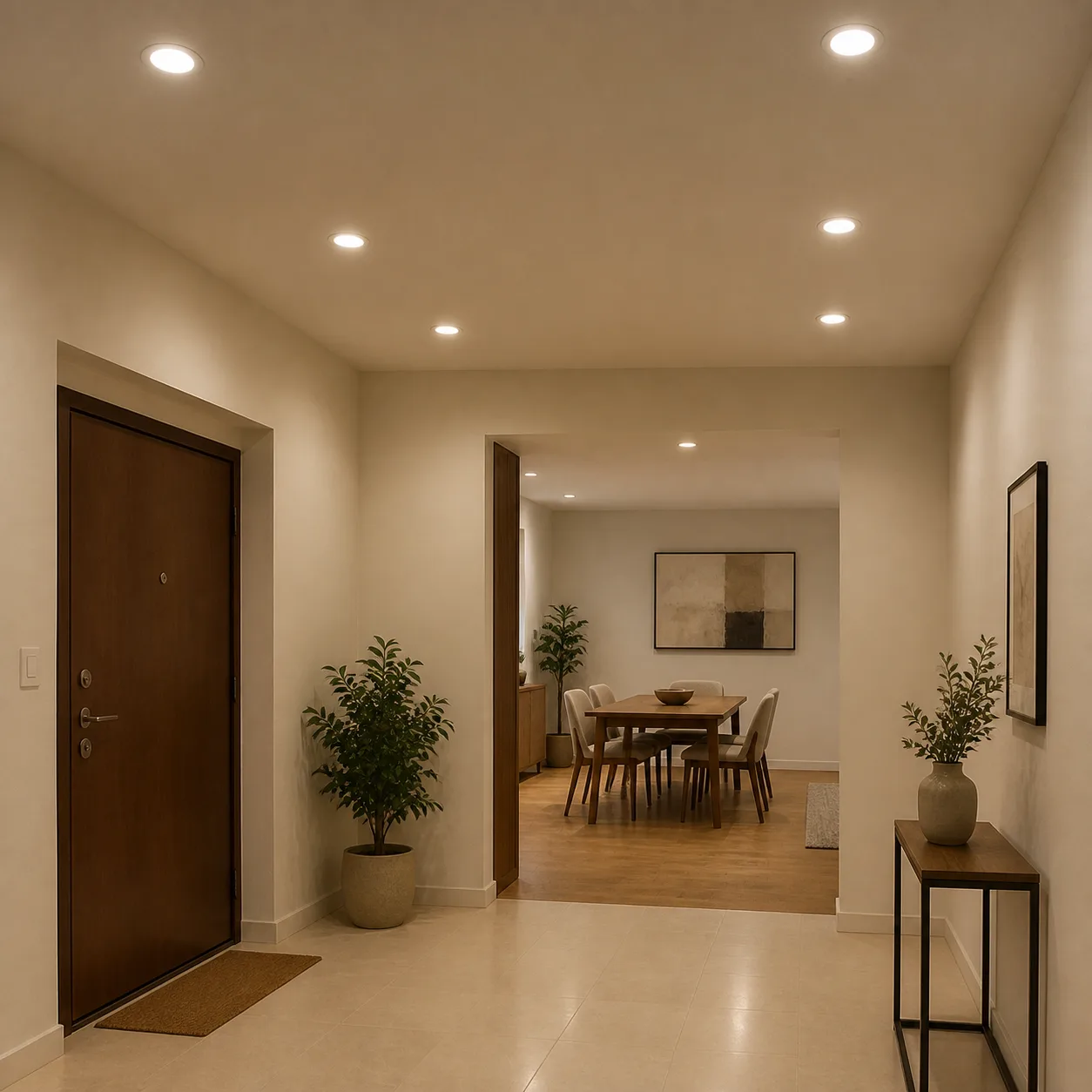

Empfohlene Anwendung
Anwendungen
- Wohnungen und Häuser: Verwenden Sie kompakte Einbauleuchten in Küchen, Fluren, Schlafzimmern und Hauswirtschaftsbereichen.
- Kleine Büros und Empfangsbereiche: Wählen Sie Leistung und Ausschnitt passend zur Raumgröße und zur vorhandenen Deckenöffnung.
- Umkleidekabinen und Flure im Einzelhandel: Behalten Sie in wiederkehrenden kleinen Räumen eine einheitliche Rahmenform und CCT bei.
- Replacement Projects: Messen Sie vor der Modellauswahl sowohl den sichtbaren Rahmen als auch den Deckenausschnitt.
