Which CK004 model uses a track-mounted format?

CK004T is the listed track-mounted single-head reference. Confirm the track profile, adapter and supply scope before ordering.

How do the CK004S base layouts differ?

CK004S-1 uses a round base, CK004S-2, CK004S-3, CK004S-4 and CK004S-6 use linear base layouts, and CK004S-4S uses a square base. Select the complete reference for the required arrangement.

Are the lamp and holder included with every housing?

Specify the lamp and holder package separately for the selected model. Their inclusion and interface must be stated on the approved order.

What dimensions should be used for CK004S-6?

Use the approved project drawing for CK004S-6. Do not use an assumed numeric size for production or ceiling coordination.

How should a grouped CK004 housing be selected?

Choose the base layout and head count together under one complete model reference, then confirm the mounting point, spacing and required hardware.

What should be confirmed for an OEM/ODM order?

Confirm the exact model, finish sample, lamp and holder package, mounting interface, dimensions, labeling and packaging before production.

Spotlight-Gehäuse für GU10/MR16 mit Metallrand

Die CK004-Strahlergehäuse-Serie mit Metallrand umfasst eine schienenmontierte Einkopfversion sowie aufbauinstallierte runde, lineare und quadratische Konfigurationen mit einem bis sechs Köpfen. Spezifizieren Sie für das ausgewählte Modell vor der Produktion Leuchtmittel, Fassung, Schienenschnittstelle und Installationshardware.

Skalierbare Komposition: Einzel- und Gruppenoptionen unterstützen fokussierte oder wiederholte Akzentplanungen.
Ausgewogene Gruppierung: Symmetrische und gerade Anordnungen ermöglichen es Planern, mehrere Lichtpunkte zu organisieren.
Kontrastierende Zierblende: Die Randoberfläche ergänzt jede Öffnung um eine sichtbare Kante.
Variantenabgrenzung: Individuelle Produktcodes unterscheiden jede physische Anordnung.

Produkttyp	Strahlergehäusekörper
Montageformate	Schienenmontiert / aufputzmontiert
Anzahl der Köpfe	1, 2, 3, 4 oder 6

Sockelanordnungen	Schienenadapter / rund / linear / quadratisch
Lampe und Fassung	Bestellspezifisch; separat angeben
Montagezubehör	Für die Schienen- oder Deckenschnittstelle bestätigen

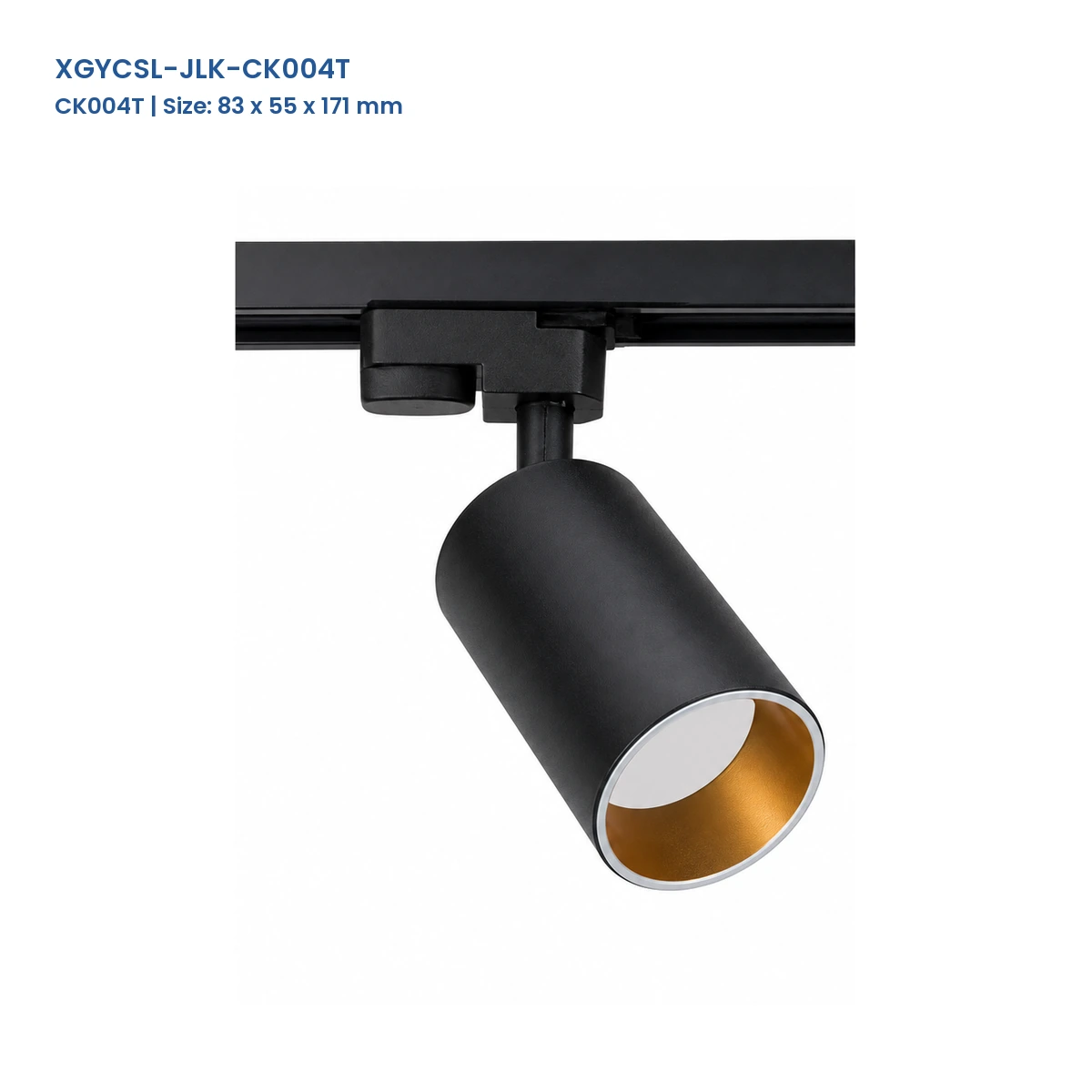

CK004T track-mounted CK004 spotlight housing with 1 adjustable head

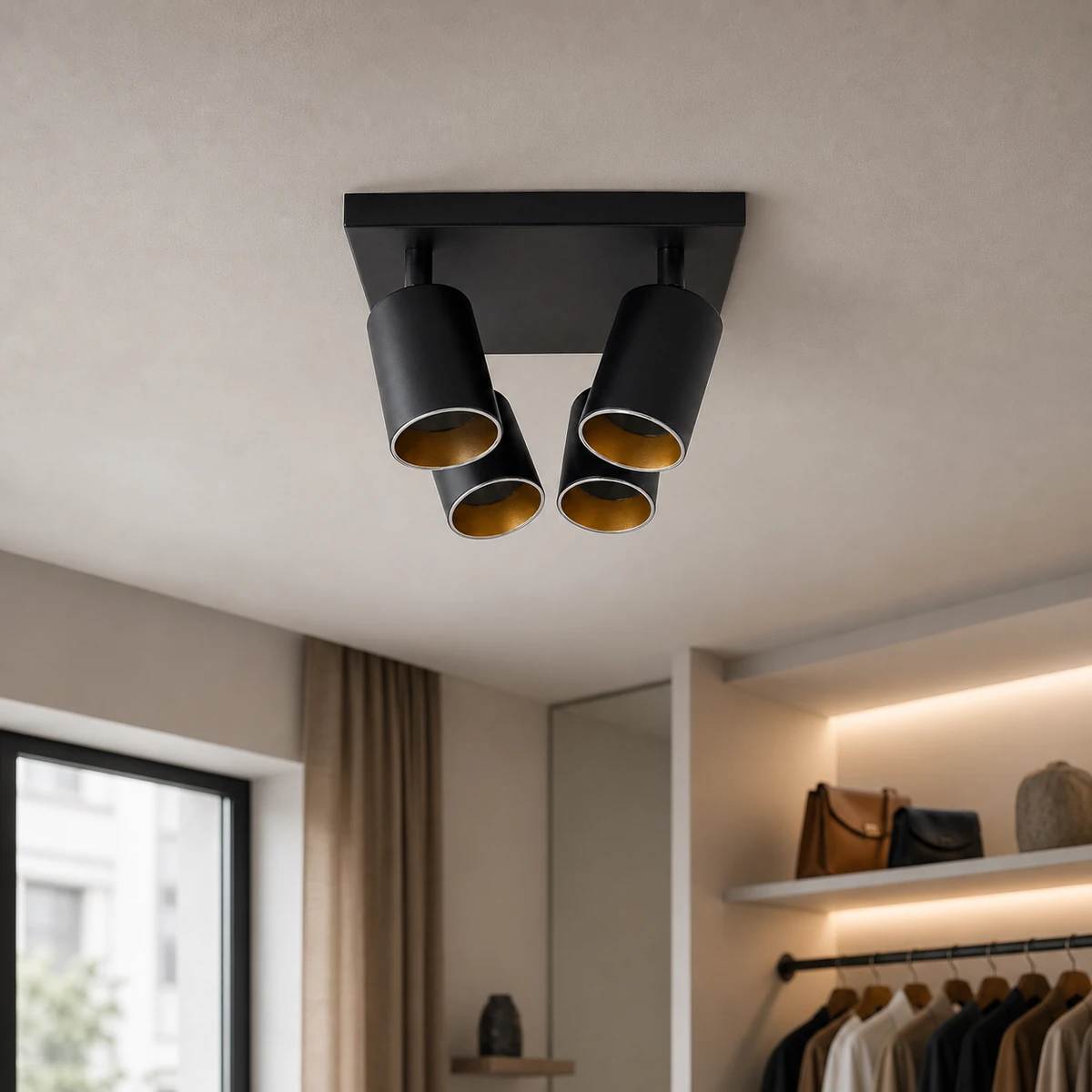

CK004 four-head surface-mounted spotlight housing installed on a dry indoor showroom ceiling

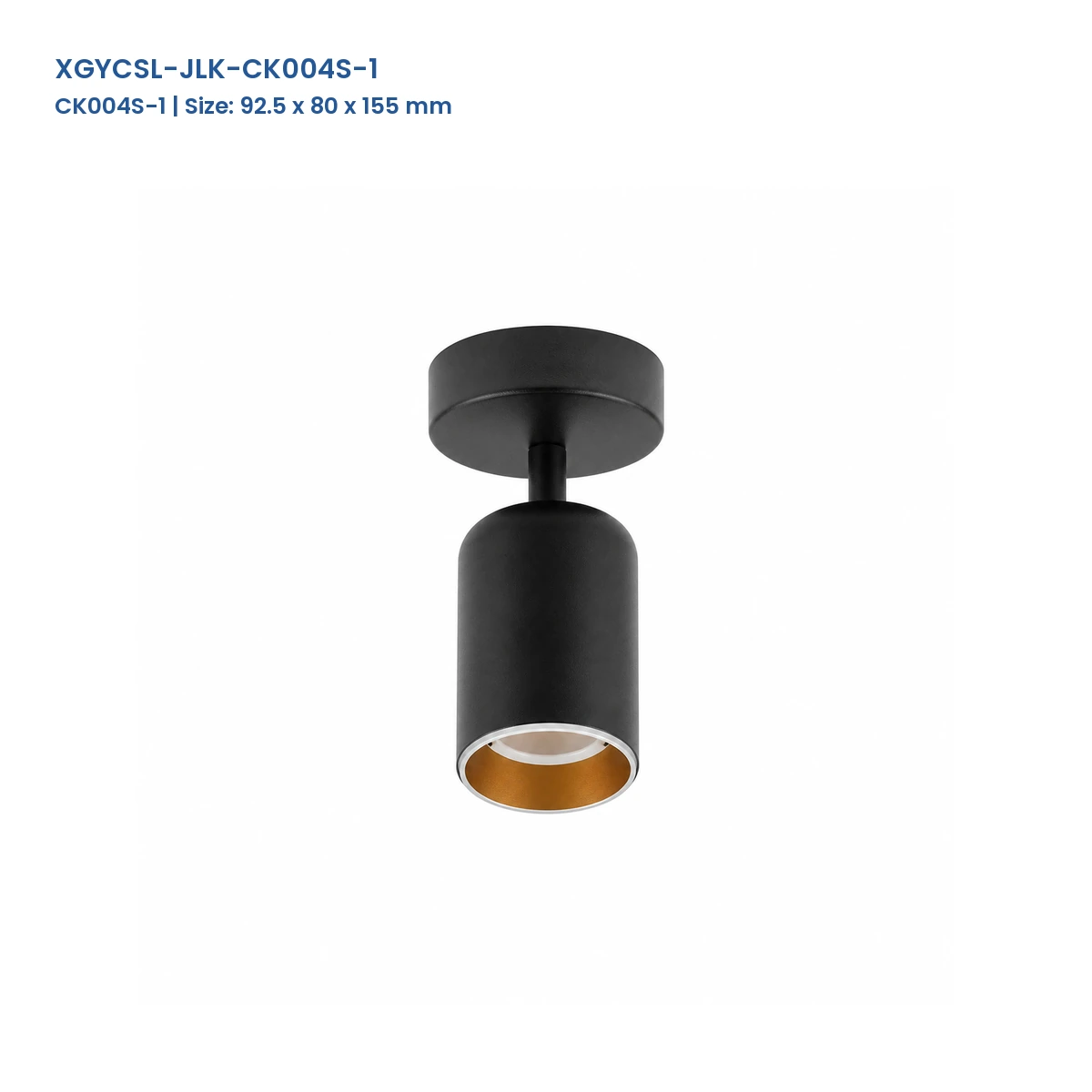

CK004S-1 surface-mounted round base CK004 spotlight housing with 1 adjustable head

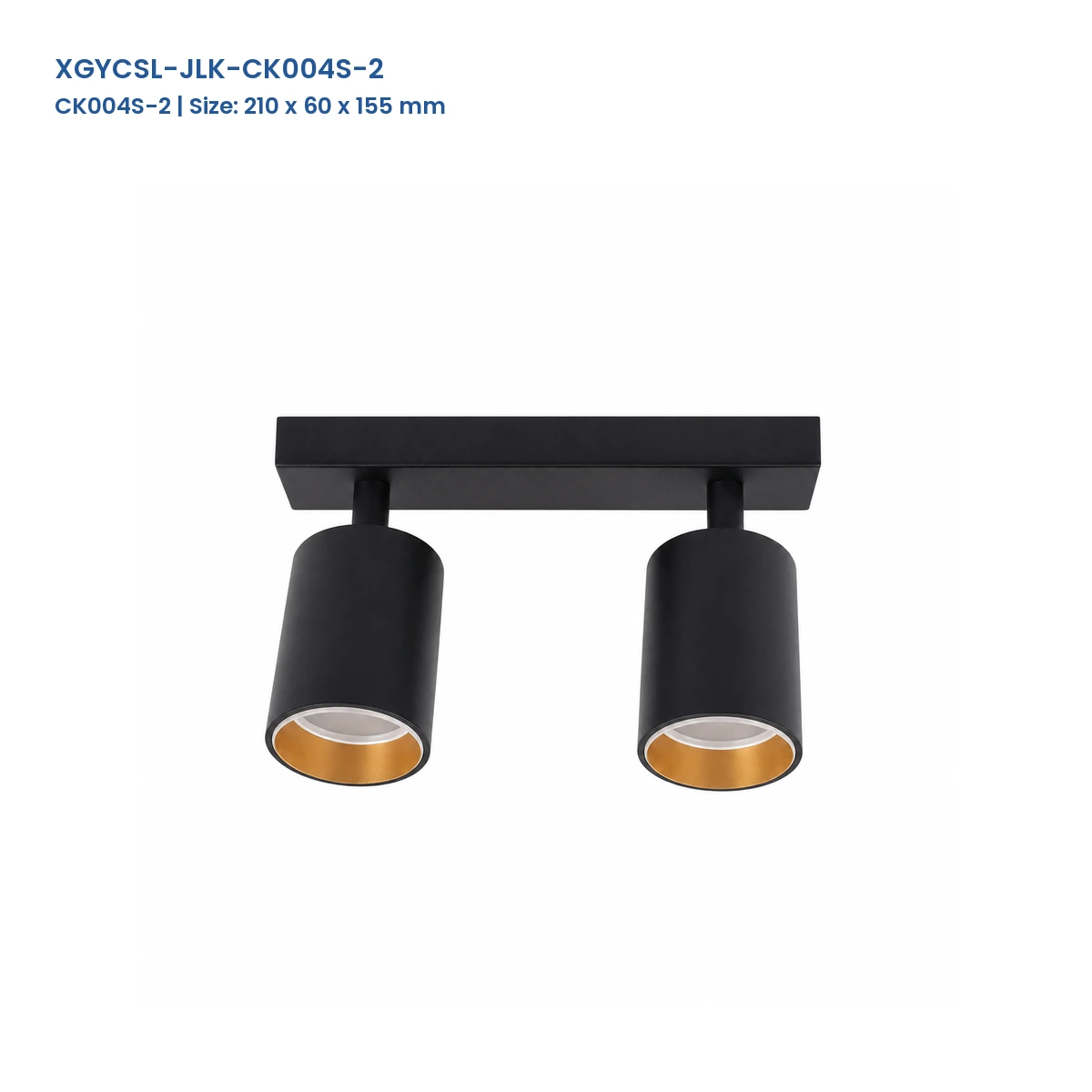

CK004S-2 surface-mounted linear base CK004 spotlight housing with 2 adjustable heads

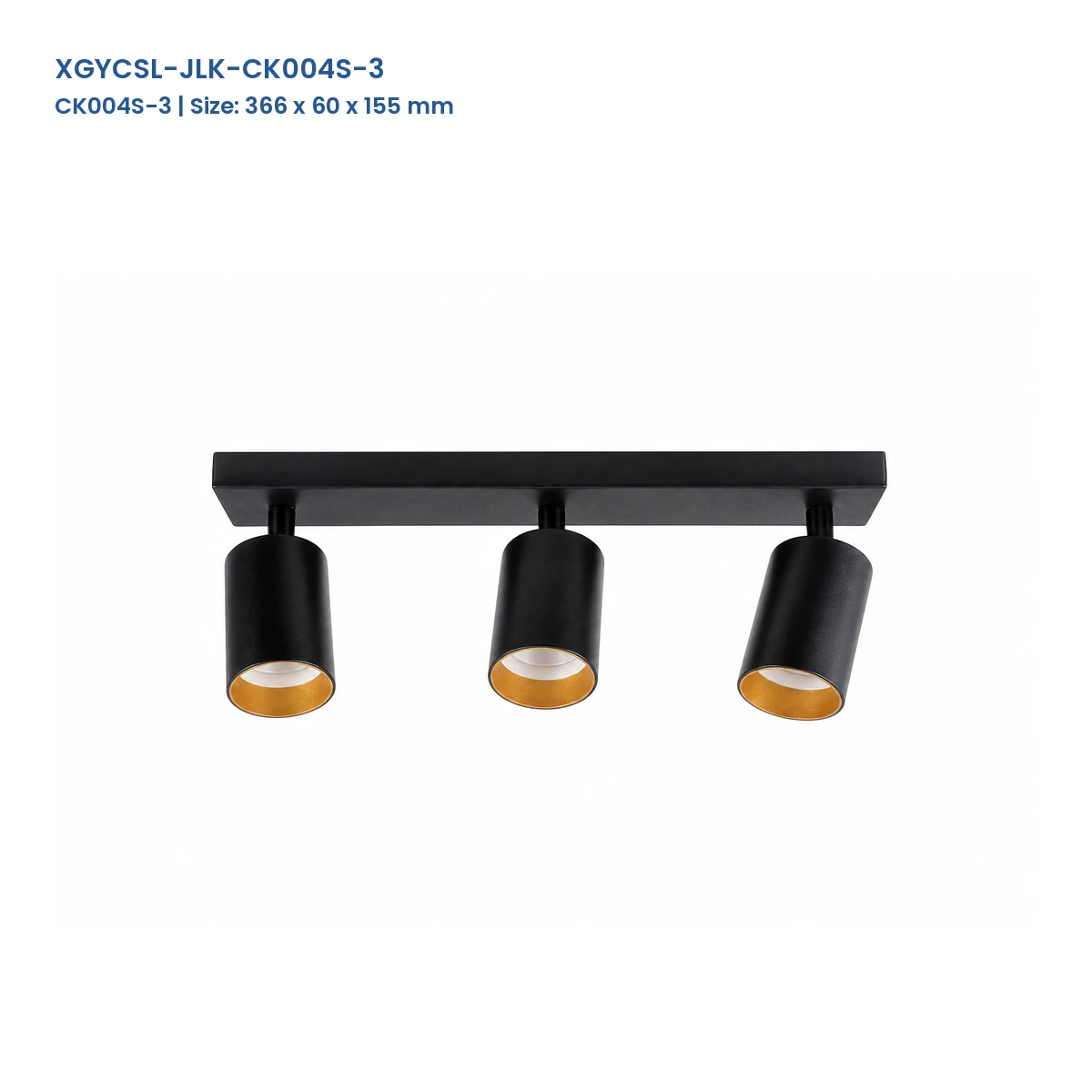

CK004S-3 surface-mounted linear base CK004 spotlight housing with 3 adjustable heads

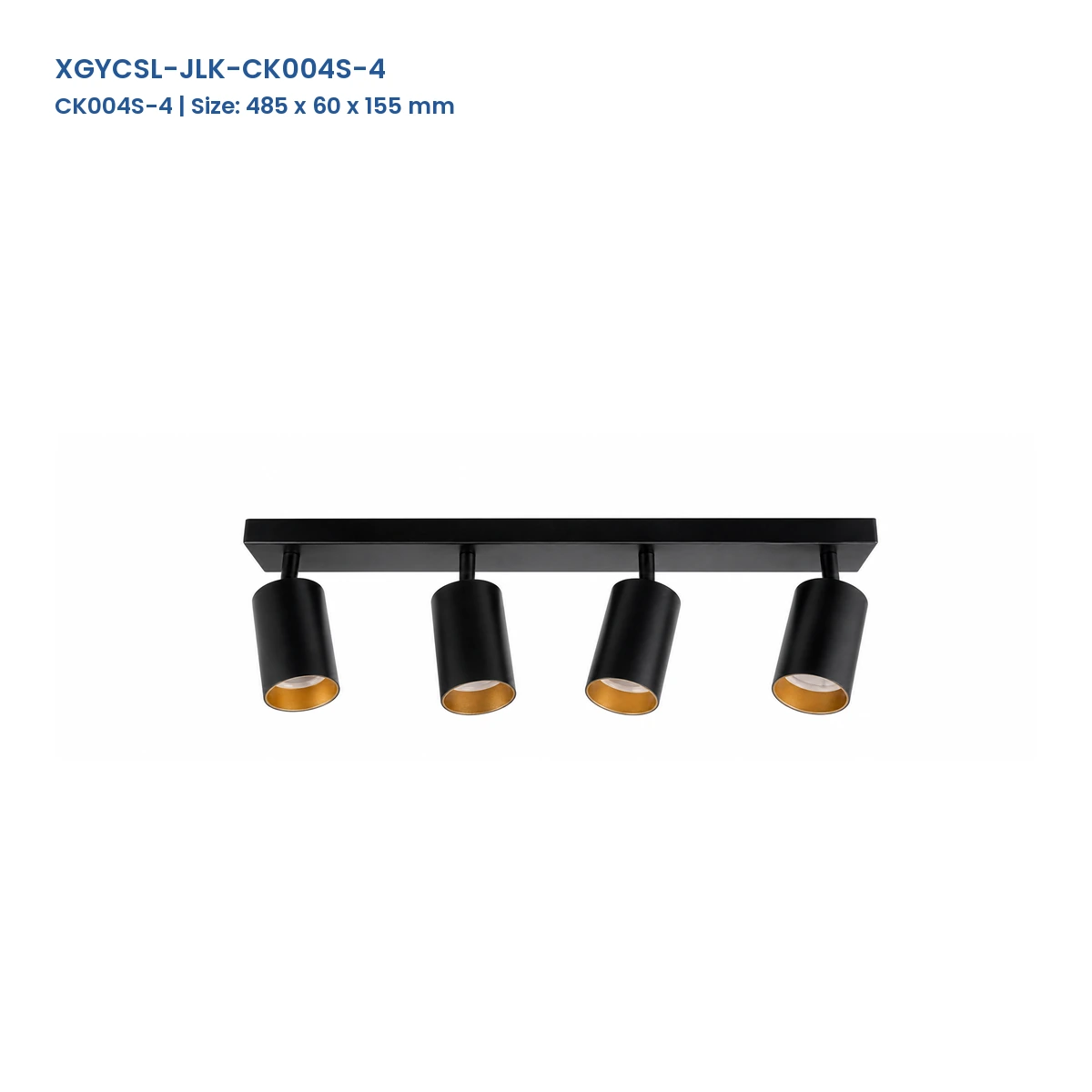

CK004S-4 surface-mounted linear base CK004 spotlight housing with 4 adjustable heads

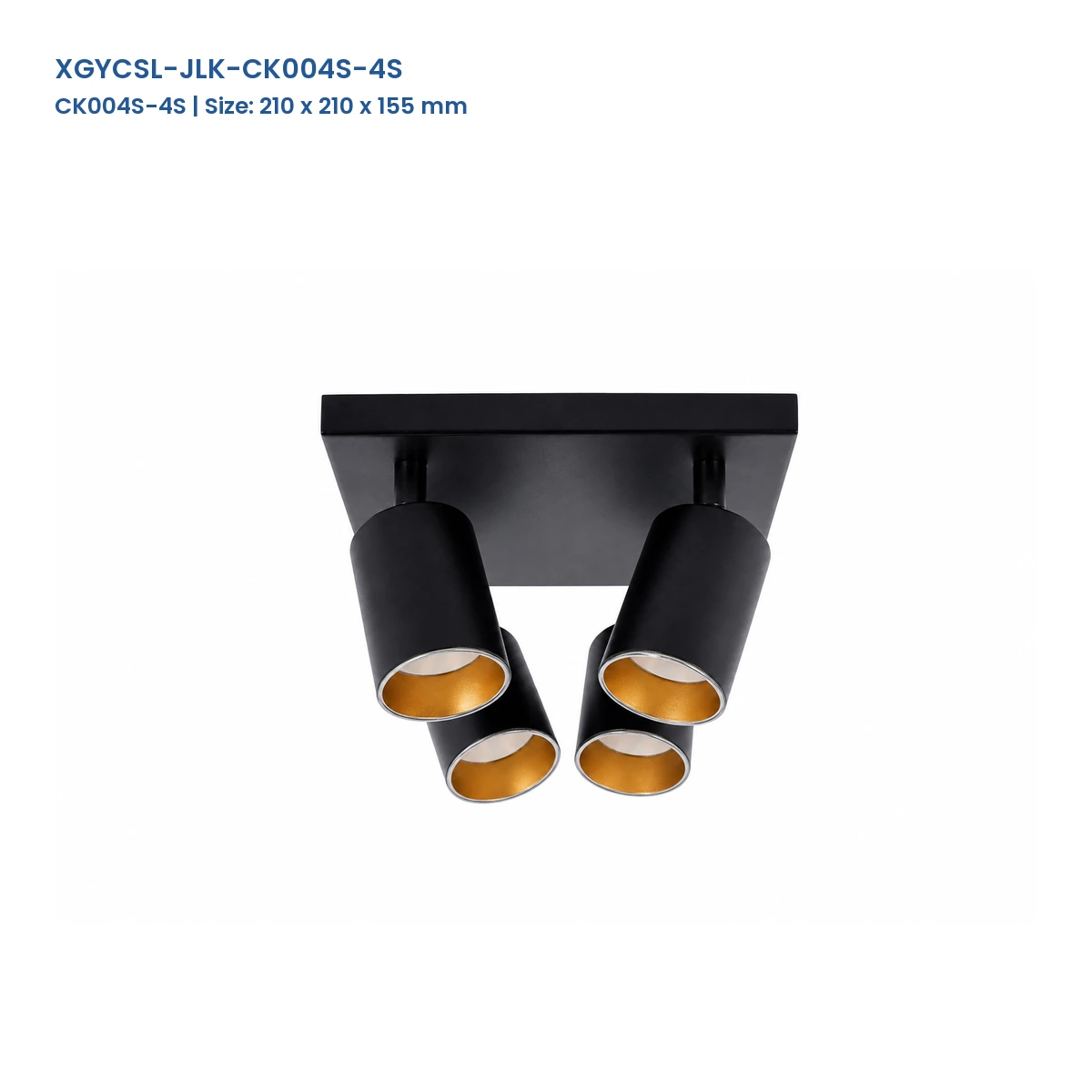

CK004S-4S surface-mounted square base CK004 spotlight housing with 4 adjustable heads

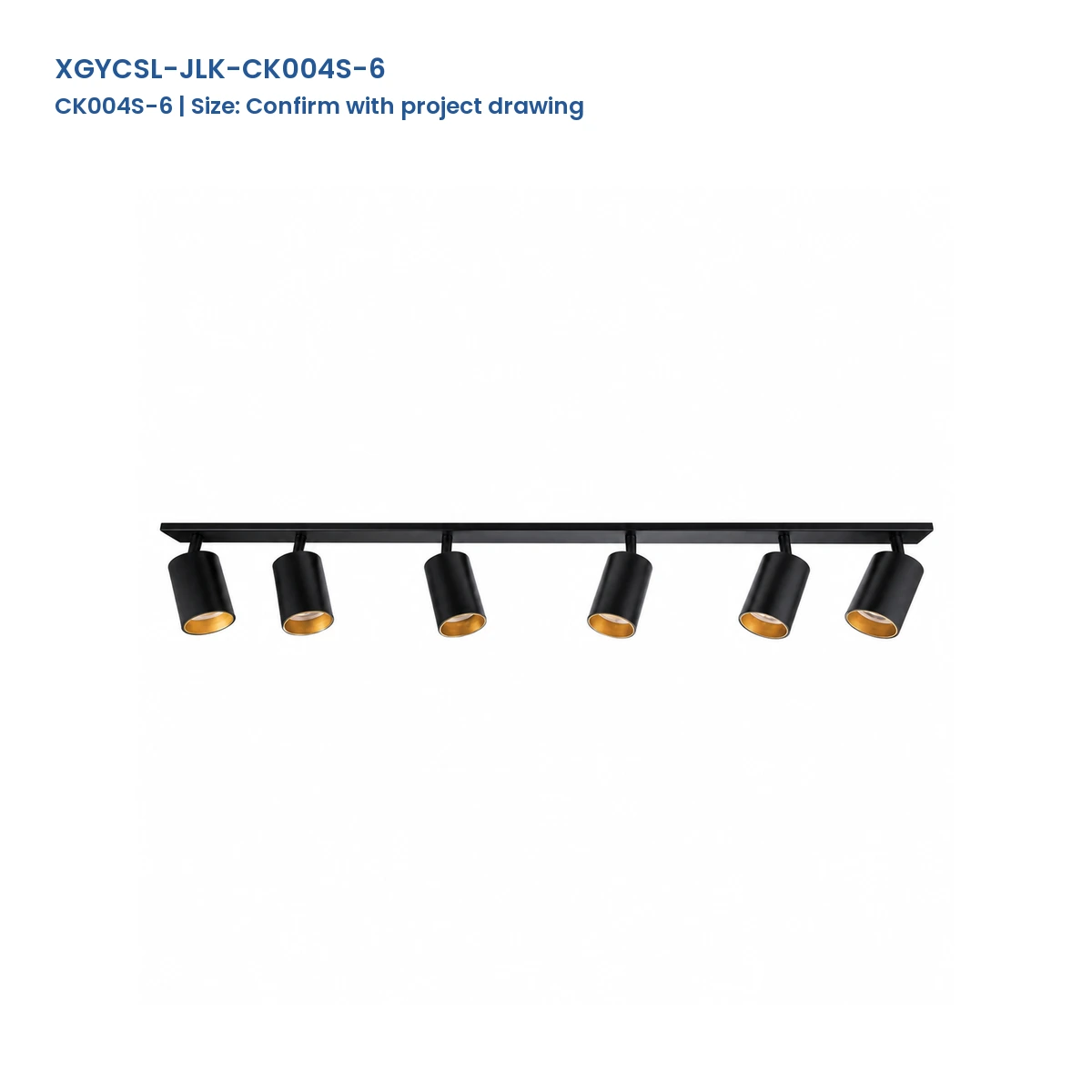

CK004S-6 surface-mounted long linear base CK004 spotlight housing with 6 adjustable heads

Technische Daten

Modellspezifikationen

Modell-Nr.	Bezeichnung der Spezifikation	Montage	Abmessungen (mm)	Leuchtenköpfe	Bauwesen
XGYCSL-JLK-CK004T	CK004T	Schienenmontiert	83 x 55 x 171	1	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-1	CK004S-1	Runder Aufputzsockel	92.5 x 80 x 155	1	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-2	CK004S-2	Linearer Aufputzsockel	210 x 60 x 155	2	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-3	CK004S-3	Linearer Aufputzsockel	366 x 60 x 155	3	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-4	CK004S-4	Linearer Aufputzsockel	485 x 60 x 155	4	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-4S	CK004S-4S	Quadratischer Aufputzsockel	210 x 210 x 155	4	Schwarz/weißes Aluminium + Stahl
XGYCSL-JLK-CK004S-6	CK004S-6	Langer linearer Aufputzsockel	Mit Projektzeichnung bestätigen	6	Schwarz/weißes Aluminium + Stahl

Produktbeschreibung

Produktdetails

Produktkonstruktion

Der fertige Körper verwendet je nach CK004-Variante einen Schienenadapter, eine runde Basis, eine lineare Basis oder eine quadratische Basis. Kopfanzahl und Abmessungen bleiben an den vollständigen Code in der Spezifikationstabelle gebunden.

Hinweise zur Auswahl und Installation

Wählen Sie die vollständige Modellreferenz aus der Spezifikationstabelle, statt Sockel und Anzahl der Köpfe unabhängig voneinander zu kombinieren. Bestätigen Sie vor der Produktion das Schienenprofil oder den Deckenmontagepunkt, das Lampen- und Fassungspaket, das erforderliche Installationsmaterial und alle Modellabmessungen; verwenden Sie für CK004S-6 die freigegebene Projektzeichnung. Vergleichen Sie verwandte Ausführungen in unserem GU10-, MR16- und E27-Gehäuseprogramm.

Empfohlene Anwendung

Anwendungen

Akzente in der Verkaufsauslage: Ordnen Sie einzelne oder gruppierte Gehäusepositionen über Warenpräsentationen und Akzentbereichen an.
Akzentbeleuchtung im Showroom: Stimmen Sie schienenmontierte oder oberflächenmontierte Gehäuse auf die geplante Präsentationsanordnung ab.
Akzentbereiche im Gastgewerbe: Verwenden Sie gruppierte Deckenpositionen rund um Theken, Sitzbereiche und dekorative Elemente.
Akzentbereiche in Wohnräumen: Platzieren Sie ausgewählte Gehäuseformate über Kunstwerken, Regalen oder Innenraumfokuspunkten.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Welches CK004-Modell verwendet ein schienenmontiertes Format?

CK004T ist die aufgeführte schienenmontierte Einkopf-Referenz. Bestätigen Sie vor der Bestellung Schienenprofil, Adapter und Lieferumfang.

Wie unterscheiden sich die Basislayouts von CK004S?

CK004S-1 verwendet eine runde Basis, CK004S-2, CK004S-3, CK004S-4 und CK004S-6 verwenden lineare Basislayouts, und CK004S-4S verwendet eine quadratische Basis. Wählen Sie für die erforderliche Anordnung die vollständige Referenz.

Sind Leuchtmittel und Fassung bei jedem Gehäuse enthalten?

Geben Sie das Lampen- und Fassungsset für das ausgewählte Modell separat an. Einschluss und Schnittstelle müssen in der freigegebenen Bestellung angegeben werden.

Welche Abmessungen sollten für CK004S-6 verwendet werden?

Verwenden Sie die freigegebene Projektzeichnung für CK004S-6. Verwenden Sie für die Produktion oder die Deckenkordination keine angenommene numerische Größe.

Wie sollte ein gruppiertes CK004-Gehäuse ausgewählt werden?

Wählen Sie Basislayout und Kopfanzahl gemeinsam unter einer vollständigen Modellreferenz und bestätigen Sie anschließend Montagepunkt, Abstand und erforderliche Hardware.

Was muss bei einem OEM-/ODM-Auftrag bestätigt werden?

Bestätigen Sie vor der Produktion das genaue Modell, das Oberflächenmuster, das Lampen- und Fassungsset, die Montageschnittstelle, die Abmessungen, Kennzeichnung und Verpackung.
