Ein Mikrowellensensor macht eine T8-LED-Röhre nicht effizienter bei der Lichterzeugung. Er kann Systemenergie senken, indem er die Zeit bei vollem Lichtstrom verkürzt oder die Röhre in einen geprüften Zustand niedriger Leistung versetzt, wenn die gesteuerte Zone unbesetzt ist. Die Einsparung hängt von Leistung jedes Zustands, Dauer dieses Zustands, Sensorverhalten, Verzögerung und Vergleichsbasis ab.
Der belastbarste Ansatz ist, das vorhandene System zu messen, die vorgeschlagene Steuerungsfolge festzulegen, die Erfassungszone in Betrieb zu nehmen und Jahresenergie aus Leistung und Stunden jedes Zustands zu berechnen. Ein fester Prozentsatz kann diese Eingaben nicht ersetzen.
Energiemechanismus von LED-Effizienz getrennt halten
Lumen pro Watt beschreiben, wie viel Licht eine Lampe oder ein System unter angegebenen Bedingungen pro elektrischer Eingabe erzeugt. Präsenzsteuerung verändert, wann dieses System arbeitet und bei welcher Leistung. Sie verändert nicht automatisch die Effizienz des LED-Packages oder Treibers.
Die Illuminating Engineering Society definiert einen Präsenzsensor als Steuergerät, das Anwesenheit erkennt, gesteuerte Ausrüstung einschaltet und sie nach einer voreingestellten Zeit ohne erkannte Anwesenheit ausschaltet. Eine sensorisierte T8 kann statt vollständigem Ein/Aus eine Hoch-zu-Niedrig-Folge verwenden, das Bilanzprinzip bleibt jedoch gleich: Energie ändert sich nur, wenn Betriebszeit oder Eingangsleistung sich ändern.
Diese Seite konzentriert sich auf diese Berechnung und Inbetriebnahme für die Belegungssteuerung. Der umfassendere Leitfaden zu intelligenter T8-Zeitplanung und Automatisierung behandelt Zeitpläne, Tageslichtreaktion, Vernetzung und mehrere Steuerungsebenen. Getrennte Umfänge verhindern, dass dieselbe Einsparung doppelt gezählt wird.
Jeden Betriebszustand definieren
Beginnen Sie nicht mit „occupied“ und „unoccupied“ als abstrakten Bezeichnungen. Dokumentieren Sie, was die genaue Röhre und das Steuerungssystem in jedem Zustand tun.
| Steuerungszustand | Erforderliche Eingabe | Was zu prüfen ist |
|---|---|---|
| Volle Leistung | Systemeingangswatt und abgegebenes Licht | Exakte Verdrahtung, Spannung, Leuchte und stabilisierte Betriebsbedingung |
| Verzögerungszeitraum | Leistung und Dauer nach letzter Erfassung | Ob die Lampe bei voller Leistung bleibt oder zuerst herunterregelt |
| Standby bei niedrigem Lichtstrom | Eingangswatt und aufrechterhaltenes Lichtniveau | Gemessene Leistungskurve, minimal akzeptables Licht und Flimmerverhalten |
| Aus oder Sensorstandby | Restleistung von Lampe und Sensor | Ob Sensor oder Treiber weiterhin Leistung aufnehmen |
| Reaktivierung | Reaktionszeit und ?bergangsverhalten | Ob Licht ohne störende Zyklen sicher zurückkehrt |
Verwenden Sie die Systemeingangsleistung an der bewerteten elektrischen Grenze. Eine vorschaltgerätkompatible Röhre umfasst Vorschaltgeräteverluste; eine direkt verdrahtete Röhre hat einen anderen Weg. Sensorelektronik und externe Steuergeräte gehören ebenfalls innerhalb der Grenze, wenn sie dem Projekt gewidmet sind.
Für die veröffentlichten Modelloptionen und elektrischen Informationen prüfen Sie die Seite zu New-Lights-T8-Röhren mit Mikrowellen-Bewegungssensor. Übertragen Sie Zustandsleistung, Verzögerung oder Verdrahtung eines Modells nicht ohne anwendbare Daten und Anweisungen auf ein anderes Modell.
Verstehen, was Mikrowellenerkennung leisten muss
Mikrowellenerfassung sendet Hochfrequenzenergie aus und bewertet bewegungsbezogene Änderungen im reflektierten Signal. Dies kann Erfassung unterstützen, wenn die direkte Sicht eines passiven Infrarotsensors schwierig ist, doch die praktische Abdeckung hängt weiterhin von Sensordesign, Montage, Empfindlichkeit, nahen Materialien und bewegten Objekten ab.
Eine höhere Empfindlichkeit ist nicht automatisch besser. Eine Erkennungszone, die sich in einen angrenzenden Gang, hinter eine leichte Trennwand oder in Richtung bewegter Maschinen erstreckt, kann Fehlauslösungszeit erzeugen. Eine zu kleine oder schlecht ausgerichtete Zone kann langsame oder teilweise verdeckte Bewegung übersehen und zu unerwünschtem Dimmen oder Ausschalten führen.
Die Leitlinien der britischen Energy Technology List beschreiben mikrowellenbasierte Schaltung als nützlich in größeren Räumen, während bundesstaatliche Leitlinien zur Lichtsteuerung die Abstimmung von Sensortyp und Position auf den tatsächlichen Raum betonen. Keine Aussage ist eine Abdeckungszusage auf Modellebene. Nehmen Sie die exakte Installation in Betrieb und erfassen Sie ihre Grenzen.
Erfassung einer realen Steuerungszeitachse zuordnen
Die Steuerungsabfolge sollte beschreiben, was von der ersten Bewegung über Leerstand bis zum erneuten Betreten geschieht:
- Die Erkennung erhöht die Zone auf den Belegungszustand oder schaltet sie in diesen Zustand.
- Anhaltende Bewegung setzt den Belegungstimer zurück oder hält ihn aufrecht.
- Nach der letzten gültigen Erkennung läuft die voreingestellte Verzögerung ab.
- Das System wechselt gemäß freigegebener Folge auf niedrigen Lichtstrom oder aus.
- Eine neue Bewegung stellt den Belegungszustand innerhalb der erforderlichen Reaktionszeit wieder her.
Eine lange Verzögerung schützt vor störendem Dimmen, verringert aber Einsparungen im unbelegten Zustand. Eine kurze Verzögerung kann theoretisch mehr Energie sparen, aber wiederholte Übergänge oder unzulässige Unterbrechungen verursachen. Wählen Sie die Verzögerung anhand der beobachteten Nutzung und Sicherheitsanforderungen, nicht anhand der niedrigsten verfügbaren Einstellung.
Die Basislinie vor der Einsparungsberechnung erstellen
Die Referenz muss beschreiben, was die Beleuchtung ohne vorgeschlagene Sensorsteuerung verbrauchen würde. Veröffentlichte Geschäftszeiten reichen oft nicht aus. Beziehen Sie Reinigung, Nachbestückung, Schichtüberschneidung, Wartung, Wochenendzugang und vorhandene manuelle Schaltung ein.
Für eine Referenz mit konstanter Leistung:
Basis-kWh = Menge ? Leistung des Basissystems in Watt ? j?hrliche Betriebsstunden ? 1,000
Ersetzt das Projekt zugleich Leuchtstofflampen und fügt Sensoren hinzu, trennen Sie bei möglicher Messung Ausrüstungseinsparungen von Steuerungseinsparungen. Vergleichen Sie zuerst das vorhandene System mit einem gleichwertigen ungesteuerten LED-Zustand und dann ungesteuerten mit sensorgesteuertem LED-Betrieb. So nimmt das Ergebnis der Präsenzsteuerung nicht den gesamten Nachrüstungsvorteil auf.
Die Lösung zum Ersatz von Leuchtstofflampen bietet den umfassenderen Retrofit-Kontext. Das Energiearbeitsblatt benötigt weiterhin gemessene Systemwattwerte und tatsächliche Betriebsstunden für den jeweiligen Standort.

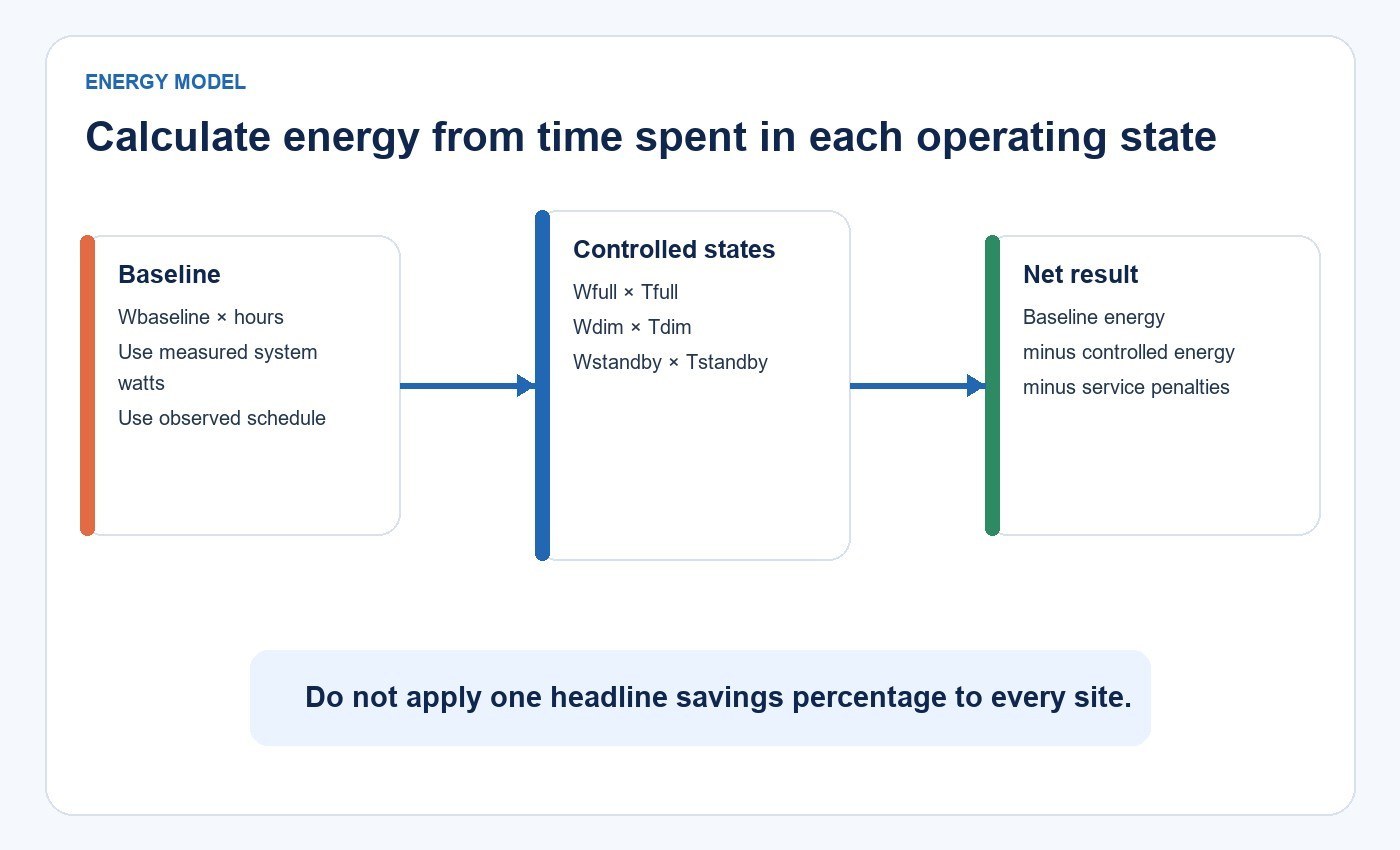

Die gesteuerte Last nach Zustand berechnen
Für eine einfache Hoch/Niedrig/Aus-Abfolge:
Gesteuerte kWh = Menge ? [(Volllast-Watt ? Volllaststunden) + (Teillast-Watt ? Teillaststunden) + (Watt im Aus-Zustand ? Stunden im Aus-Zustand)] ? 1,000 + Energie f?r die dedizierte Steuerung
Die Stunden bei voller, niedriger und aus Leistung müssen sich zum definierten jährlichen Steuerungsfenster addieren. Ist der Sensor außerhalb dieses Fensters aktiv, beziehen Sie diese Stunden ebenfalls ein. Verwenden Sie gemessene Leistung für das exakte System; 50 % Lichtstrom bedeuten nicht unbedingt 50 % Eingangsleistung.
Betrachten Sie beispielhaft eine Zone mit 120 Röhren. Die ungesteuerte Referenz beträgt 18 W pro Röhre für 4.000 Stunden oder 8.640 kWh pro Jahr. Eine in Betrieb genommene Folge erfasst 1.800 Stunden bei voller Leistung, 2.000 Stunden bei niedrigem Lichtstrom mit 3 W und 200 Stunden aus sowie 100 kWh separaten Steuerungsenergiebedarf. Der gesteuerte Gesamtwert beträgt 4.708 kWh, eine berechnete Verringerung von 3.932 kWh unter diesen Annahmen.
Dieses Arbeitsblatt ist keine Produkt- oder Projektprognose. Ersetzen Sie jede Eingabe durch gemessene oder freigegebene Werte. Ein anderes Belegungsmuster, eine andere Niedrigzustandsleistung, Verzögerung oder Steuerungsgrenze kann das Ergebnis wesentlich verändern.

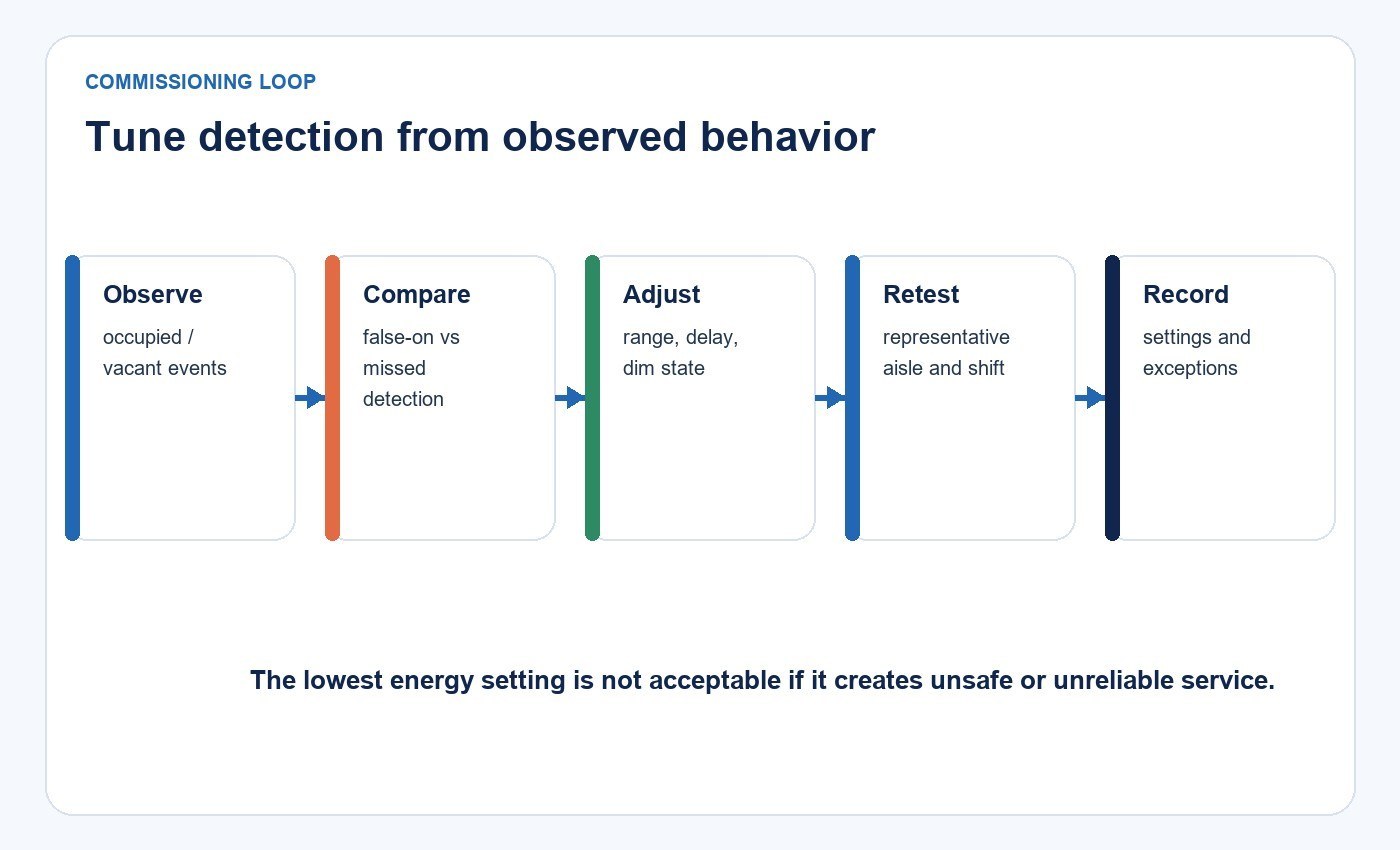

Fehleinschaltungen und verpasste Erkennungen als Energie- und Servicevariablen behandeln
Falsch-Ein-Ereignisse erhöhen die Zeit bei voller Leistung, ohne der gesteuerten Zone zu dienen. Fehlende Erfassung kann gemessene Energie senken und die Beleuchtung zugleich unzulässig machen. Beide gehören zur Inbetriebnahme- und Nachinstallationsprüfung.
| Beobachtetes Verhalten | Wahrscheinliche Frage | Inbetriebnahmeaktion |
|---|---|---|
| Leuchten werden von einem angrenzenden Gang aktiviert | Erstreckt sich die Erfassung über die vorgesehene Zone hinaus? | Empfindlichkeit verringern, Ausrichtung ?ndern oder Zonierung ?berarbeiten |
| Leuchten bleiben nach Ende des Verkehrs auf hoher Stufe | Ist die Verzögerung zu lang oder wird sie wiederholt zurückgesetzt? | Erfassungen protokollieren und mit tatsächlicher Bewegung vergleichen |
| Leuchten dimmen, während Personen anwesend bleiben | Wird langsame oder verdeckte Bewegung übersehen? | Repräsentative Aufgaben und Sensorpositionen testen |
| Häufige Hoch-Niedrig-Zyklen | Ist die Verzögerung zu kurz oder die Erfassungsabdeckung instabil? | Verzögerung anpassen und ?bergangsverhalten bestätigen |
| Ein ganzer Gang wird für eine Person aktiviert | Ist die Steuerungszone größer, als die Aufgabe erfordert? | Zone teilen, soweit die Architektur dies zulässt |
| Lichtniveau ist im Bereitschaftsbetrieb unzureichend | Ist der niedrige Zustand mit dem erforderlichen Mindestniveau kompatibel? | Beleuchtungsstärke messen und niedrige Stufe oder Abfolge ?berarbeiten |
Nehmen Sie mit tatsächlichen Regalen, Waren, Türen, Fahrzeugen und Betriebsgeräten in Betrieb. Ein Test in einem leeren Gebäude kann Reflexionen oder Hindernisse übersehen, die bei normaler Nutzung auftreten.
Die elektrische Architektur vor der Installation bestätigen
Eine Sensorfunktion beantwortet nicht, wie die Röhre versorgt wird. Bestimmen Sie, ob das Modell vorschaltgerätkompatibel, mit Vorschaltgerätüberbrückung, einseitig gespeist, zweiseitig gespeist oder mit anderer Treiberanordnung arbeitet. Prüfen Sie Lampenfassungen, interne Shunts, Versorgungsleiter, Leuchtenkennzeichnungen und marktspezifische Anweisungen.
Die Leitfaden zu einseitigen gegenüber zweiseitigen T8-Röhren mit Mikrowellensensor behandelt diese elektrische Entscheidung. Elektrische Kompatibilität und Verhalten der Energiesteuerung sind getrennte Abnahmepunkte; das Bestehen des einen belegt nicht das andere.
Prüfen Sie auch das Verhalten der Röhre in jedem geplanten Zustand. Messen Sie Eingangsleistung, Lichtstrom, Flimmern und Netzqualität bei voller und gegebenenfalls niedriger Leistung. Bestätigen Sie Spannungswiederkehr, wiederholtes Schalten und Wechselwirkung mit anderen Steuerungen.
Sicherheitskritische Beleuchtung und erforderliche Mindestniveaus schützen
Nicht jedes Unbesetztsignal erlaubt vollständige Dunkelheit. Fluchtweg-, Notlicht-, Sicherheits- oder Prozessbeleuchtung kann Mindestzustand oder einen getrennten ungesteuerten Weg erfordern. Bundesleitlinien zu Präsenzsensoren weisen darauf hin, dass manche Räume besser durch Dimmung als durch Ausschalten bedient werden, wenn sofortiges Licht erforderlich ist.
Definieren Sie Not- und Fehlerverhalten vor der Einsparberechnung. Was geschieht bei Sensorausfall, Verlust der Treibersteuerung, Stromrückkehr nach Ausfall oder widersprüchlichen Signalen in der Zone? Halten Sie erforderlichen Betrieb im Energiemodell, statt ihn nachträglich zu behandeln.
Einsparungen nach der Inbetriebnahme überprüfen
Das US-Energieministerium weist darauf hin, dass die Komplexität der Konfiguration die Leistung fortschrittlicher Beleuchtungssteuerungen begrenzen kann. Inbetriebnahme und spätere Überprüfung der Einstellungen gehören daher in den Einsparplan, nicht erst danach.
Die Meta-Analyse des Lawrence Berkeley National Laboratory zu Lichtsteuerungen in gewerblichen Gebäuden berichtete eine beste Schätzung von durchschnittlich 24 % Einsparung für Präsenzstrategien in ihrer gefilterten Studienmenge. Das Ergebnis beschreibt eine Studienmenge, keine Garantie für Mikrowellensensor-T8. Standortbelegung, Referenz, Raumtyp, Steuerungseinstellungen und Studienmethode beeinflussen das Ergebnis.
Planen Sie die Messung vor der Installation. Verwenden Sie Stromkreismessgeräte, temporäre Datenlogger, Aufzeichnungen der Steuerungszustände oder eine andere geeignete Methode mit einheitlichen Grenzen. Vergleichen Sie repräsentative Zeiträume und berücksichtigen Sie Änderungen bei Schichten, Produktion, Wetter, Bestückung oder Raumnutzung.
Prüfen Sie das System nach der Übergabe erneut. Empfindlichkeit, Verzögerung, dauerhafte Übersteuerungen, blockierte Sensoren und geänderte Ganglayouts können Einsparungen oder Servicequalität beeinträchtigen. Dokumentieren Sie die endgültigen Einstellungen und bestimmen Sie eine verantwortliche Person für künftige Änderungen.
Checkliste für Inbetriebnahme und Nachweise
- genaues T8-Modell, Verdrahtungsmodus und Leuchtenkonfiguration;
- gemessene Systemleistung bei vollem, niedrigem und Standby-Zustand;
- Lichtstrom und Netzqualität in jedem verwendeten Zustand;
- Belegt-, Verzögerungs-, Niedrig- und Aus-Sequenz;
- Montagehöhe, Ausrichtung, Empfindlichkeit und vorgesehene Zone;
- Beobachtungen zu Fehleinschaltungen und verpassten Erkennungen bei repräsentativen Arbeitsabläufen;
- erforderliche Mindest-, Not- und Fehlerzustände;
- gemessene Referenzstunden und Systemleistung;
- Zustandsstunden nach der Installation oder gemessene Energie;
- endgültige Einstellungen, verantwortliche Person und Änderungsdokumentation.
Für eine abgegrenzte Produkt- und Energieprüfung, Kontaktieren Sie New Lights mit Leuchtenarchitektur, Betriebszeitplan, Belegungsmuster, Zustandsleistungsdaten, Steuerungseinstellungen und Zielmarkt.
Häufig gestellte Fragen
Verbessert ein Mikrowellensensor die Lumen pro Watt der Röhre?
Nein. Er verändert Betriebszeit oder Leistungszustand. Bewerten Sie LED-Effizienz und Energie der Präsenzsteuerung getrennt.
Wie viel Prozent Energie spart eine Sensor-T8?
Es gibt keinen universellen Prozentsatz. Berechnen Sie die Differenz zwischen gemessener Basisenergie und der nach Zuständen in Betrieb genommenen Last, einschließlich Standby und dedizierter Steuerungen.
Ist die kürzeste Verzögerung immer die beste?
Nein. Eine kürzere Verzögerung kann Zeit bei vollem Lichtstrom verringern, aber störende Übergänge oder fehlende Betriebsbedingungen verursachen. Verwenden Sie beobachtete Belegung und Aufgabenanforderungen.
Kann Mikrowellenerfassung jeden PIR-Sensor ersetzen?
Nein. Erkennungstechnologie, Erfassungsabdeckung und Risiko von Fehlauslösungen müssen zum Raum passen. Vergleichen Sie die genauen Produkte unter repräsentativen Bedingungen.
Beweist eine reduzierte Betriebszeit eine längere Lampenlebensdauer?
Nein. Weniger Stunden bei voller Leistung können einige Belastungen verringern, doch die Nennlebensdauer hängt vom vollständigen Produkt, Schaltvorgängen, Temperaturen, Komponenten und den anwendbaren Nachweisen ab.
